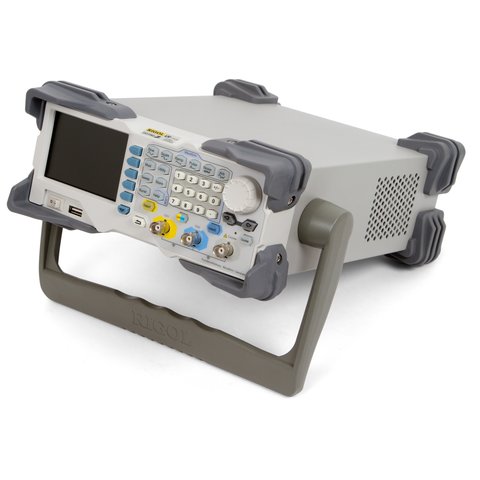

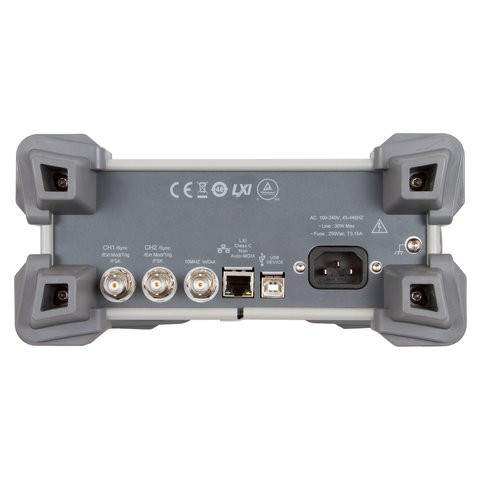

Generador de funciones arbitrarias RIGOL DG1032Z
Código: 844214
Generador de funciones arbitrarias RIGOL DG1032Z
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
USD 524.00
Información general
Video
8 kg 110, 220 V Garantía: 36 meses
Generador de funciones arbitrarias de dos canales con frecuencia máxima 30 MHz, frecuencia de muestreo 200 MSa/s y memoria 8 Mpts (estándar). Leer más
USD 524.00
Ahorrar con mayoreo
Descripción
RIGOL DG1032Z es un generador de funciones arbitrarias universal multifuncional que utiliza la tecnología innovadora SiFi (Signal Fidelity) para señales estables, limpias (con bajo nivel de ruidos) y de alta precisión. El aparato posee excelentes características técnicas y combina varias funciones: es perfecto para disimular las señales de diferentes indicadores y ondas naturales, modelar los esquemas electrónicos, probar los microcircuitos, etc. Generador de funciones arbitrarias de dos canales RIGOL DG1032Z está provisto de una interfaz intuitiva y un cómodo panel de controles con ayudas visuales.
Particularidades
- Tecnología SiFi (Signal Fidelity): generación consecuente de señales arbitrarias, reconstrucción de señal sin distorsiones, ajuste preciso de frecuencia de muestreo, bajo nivel de fluctuaciones (200 ps)
- 2 canales
- 5 formas estándares de señal y 160 señales arbitrarias almacenadas:
- sinusoidal
- impulso
- rectangular (meandro)
- sierra
- ruidos
- Frecuencia de muestreo - 200 MSa/s, resolución vertical - 14 bit
- Modos de modulación versátiles:
- AM
- FM
- PM
- ASK
- FSK
- PSK
- PWM
- Barrido (sweep)
- Burst
- Interfaz cómoda en el uso para editar las señales arbitrarias
- Función estándar para sumar las señales
- Interfaces: USB host y dispositivo, LAN
- Pantalla LCD a color de 3,5 pulgadas
Datos técnicos
| Señales estándares | ||||
|---|---|---|---|---|
| Señales | sinusoidal, rectangular, sierra, impulso, ruido, arbitrarias | |||
| Sinusoidal | 1 μHz - 30 MHz | |||
| Rectangular | 1 μHz - 15 MHz | |||
| De impulsos | 1 μHz - 15 MHz | |||
| Sierra | 1 μHz - 500 kHz | |||
| Armónica | 1 μHz - 10 MHz | |||
| Ruido | 30 MHz | |||
| Señales arbitrarias | 1 μHz - 10 MHz | |||
| Frecuencia máxima en la salida | 30 MHz | |||
| Frecuencia de muestreo | 200 MSa/s | |||
| Modulación | AM, FM, PM, ASK, FSK, PSK, PWM | |||
| Modo Square: características de señal rectangular ("meandro") | ||||
| Tiempo de crecimiento/decrecimiento | <10 ns | |||
| Expulsión (Overshoot) | <5% | |||
| Ciclo de trabajo | 0,01% - 99,99% (limitado por los ajustes corrientes de frecuencia) | |||
| Fluctuaciones (jitter) | ≤5 MHz 2 ppm + 200 ps | |||
| Modo Pulse: características de señal de impulsos | ||||
| Anchura de impulso | ≥16 ns (limitado por los ajustes corrientes de frecuencia) | |||
| Tiempo de crecimiento/decrecimiento | ≥10 ns | |||
| Expulsión | <5% | |||
| Fluctuaciones (jitter) | ≤5 MHz 2 ppm + 200 ps | Modo Ramp: características de señal tipo sierra | ||
| Linealidad | ≤1% del valor de cresta | |||
| Simetría | de 0% a 100% | |||
| Modo Arb: características de señales arbitrarias | ||||
| Longitud de señal | 8 puntos - 2 Mpts (opcional 16 Mpts) | |||
| Resolución vertical | 14 bits | |||
| Frecuencia de muestreo | 200 MSa/s | |||
| Tiempo de crecimiento/decrecimiento min. | <5 ns | |||
| Fluctuaciones (RMS) | ≤5 MHz 2 ppm + 200 ps | |||
| Valores en la salida | ||||
| Amplitud | ≤10 MHz: 2,5 mVpp - 10 Vpp ≤30 MHz: 2,5 mVpp - 5,0 Vpp ≤60 MHz: 2,5 mVpp - 2,5 Vpp |
|||
| Precición de amplitud (1 kHz) |
± 1% de ajuste + 1 mV | |||
| Planitud de amplitud | ≤10 MHz: ±0,1 dB ≤60: MHz ±0,2 dB |
|||
| Decalaje DC | ||||
| Rango | ±5 V AC + DC | |||
| Precisión | 1% de ajuste + 5 mV + 0,5% de amplitud | |||
| Modulación AM | ||||
| Forma de ondas-portadoras | sinusoidal, rectangular, sierra, arbitraria (excepto DC) | |||
| Fuente de disparo | interna / externa | |||
| Señales de modulación | sinusoidal, rectangular, sierra, ruidos, arbitraria | |||
| Profundidad | 0% - 120% | |||
| Frecuencia | 2 MHz - 1 MHz | |||
| Modulación FM | ||||
| Forma de ondas-portadoras | sinusoidal, rectangular, sierra, arbitraria (excepto DC) | |||
| Fuente de disparo | interna / externa | |||
| Señales de modulación | sinusoidal, rectangular, sierra, ruidos, arbitraria | |||
| Frecuencia de modulación | 2 MHz - 1 MHz | |||
| Modulación PM | ||||
| Forma de ondas-portadoras | sinusoidal, rectangular, sierra, arbitraria (excepto DC) | |||
| Fuente de disparo | interna / externa | |||
| Señales de modulación | sinusoidal, rectangular, sierra, ruidos, arbitraria | |||
| Desviación de fase | 0° - 360° | |||
| Modulación ASK | ||||
| Forma de ondas-portadoras | sinusoidal, rectangular, sierra, arbitraria (excepto DC) | |||
| Fuente de disparo | interna / externa | |||
| Ondas de modulación | 50% del ciclo de trabajo de señal rectangular | |||
| Frecuencia | 2 MHz - 1 MHz | |||
| Modulación FSK | ||||
| Forma de ondas-portadoras | sinusoidal, rectangular, sierra, arbitraria (excepto DC) | |||
| Fuente de disparo | interna / externa | |||
| Señales de modulación | 50% del ciclo de trabajo de señal rectangular | |||
| Frecuencia | 2 MHz - 1 MHz | |||
| Modulación PWM | ||||
| Forma de ondas-portadoras | de impulso | |||
| Fuente de disparo | interna / externa | |||
| Señales de modulación | sinusoidal, rectangular, sierra, ruidos, arbitraria | |||
| Desviación | 0% - 100% de longitud de impulso | |||
| Fuente externa de modulación | ||||
| Rango de entrada | 75 mV RMS - ±5 V AC + DC | |||
| Ancho de banda de entrada | 50 kHz | |||
| Resistencia de entrada | 1000 Ω | |||
| Datos generales | ||||
| Pantalla | LCD de 3,5 pulgadas (320 × 240 píxeles) | |||
| Interfaces | USB host, dispositivo USB , LAN | |||
| Alimentación eléctrica | 100 V - 240 V (45 Hz - 440 Hz), CATII | |||
| Dimensiones | 261,5 × 112 × 318,4 mm | |||
| Peso | 4,5 kg | |||
Ficha de datos
Descargar Ficha de datos para RIGOL DG1032Z (en inglés).
Video
Contenido del paquete
- Generador de funciones RIGOL DG1032Z - 1 ud.
- Cable USB - 1 ud.
- Cable BNC - 1 ud.
- Cable de alimentación - 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
