Estación de soldadura infrarroja Quick EA-H15
Código: 869160
Estación de soldadura infrarroja Quick EA-H15
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
USD 13750.00
Agregar
Información general
Video
144 kg 220 V
Disponibilidad:
HK
Garantía: 12 meses Estación de soldadura infrarroja de alta potencia (2400 W) diseñada para soldar y desoldar diferentes componentes electrónicos. Leer más
Ahorrar con mayoreo
Avisar sobre disminución de precio
Proponga su precio
¡Atención! Producto será enviado en el transcurso de 10 días hábiles.
Regalo por la compra (lista de regalos disponibles depende del mondo de su pedido)
Descripción
Quick EA-H15 es una estación de reparación y soldadura de alta potencia, diseñada para soldar y desoldar diferentes componentes electrónicos.
Representa una versión perfeccionada del modelo QUICK BGA2015 e incluye la estación de soldadura infrarroja QUICK IR EA-H15, sistema de montaje de alta precisión por láser QUICK PL EA-H15 y cámara de visualización QUICK RPC EA-H15.
Particularidades
- Diseñada para soldar y reparar los componentes CBGA, CCGA, CSP, QFN, MLF, PGA y otros

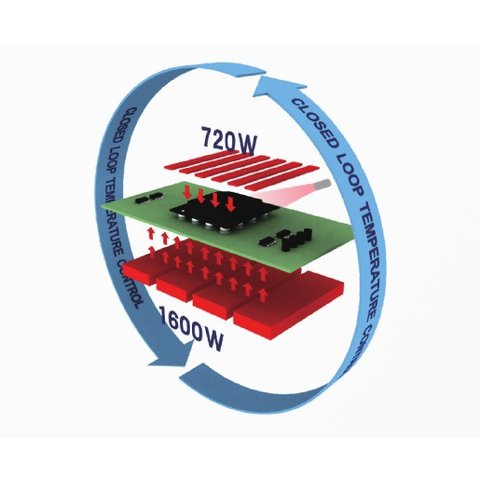

- Sensor infrarrojo detecta la temperatura de la superficie de BGA y en un ciclo cerrado realiza control de retroalimentación y distribución uniforme del calor
- Dispositivo de centrado de circuitos de serie PL con lente bicromático permite ubicar la bola de soldadura sobre la superficie de microchip con mucha precisión
- Máquina se conecta con el ordenador mediante la interfaz IRSoft que permite registrar y analizar el proceso y crear el perfil térmico correspondiente
- Sistema de control de parámetros del proceso programable con memoria para 10 perfiles térmicos protegidos con contraseña
- Dimensiones de pre-calentador permiten trabajar con placas de gran tamaño. Superficie de la placa se calienta de manera uniforme, evitando su pandeo
- Controlada por microprocesador. Calentadores con baja inercia calorífica aseguran estabilidad térmica del proceso
- Puntero láser alumbra el centro del área de trabjo
- Pinza de succión para levantar componentes integrada (capacidad máxima 0.05 MPa)
- Iluminación LED de color azul con brillo ajustable en la parte superior de la máquina
- Iluminación LED de color amarillo con brillo ajustable en la parte inferior de la máquina
- Juego incluye un soporte multiuso diseñado para fijar las placas pequeñas y de forma irregular
- Pantalla (opcional)
- Ventiladores en la parte superior e inferior de la máquina
Datos técnicos
| Potencia total | 2400 W (max.) |
| Potencia de calentador superior | 720 W (120 W×6, tubos de calentamiento IR, longitud de onda: 2~8 µm) |
| Potencia de pre-calentador | 1600 W (400 W×4, calentador cerámico) – estándar 2000 W (500 W×4, tubos cerámicos de calentamiento IR) – opcional |
| Calentador superior ajustable | 20 ~ 60 mm (alineamiento por ejes X, Y) |
| Dimensiones de pre-calentador | 260×260 mm |
| Tamaño máximo de placas | 400×400 mm |
| Tamaño máximo de componentes SMD | 60×60 mm |
| Sensor térmico | Infrarrojo, 0…300°C |
| Cámara de | Aumento: 220x (22x óptico + 10x digital), resolución horizontal: 480 líneas de TV, formato PAL, alimentación 12 V/300 mA |
| Camera de visualización RPC | Aumento: 220x (22x óptico + 10x digitall), resolución horizontal: 480 líneas de TV, formato PAL |
| Dimensiones | 850×720×730 mm |
| Peso | ~ 75 kg |
Video
Manual de usuario
Descargar Manual de usuario para Quick EA-H15 (en inglés).
Compatibilidad
- Módulo principal Quick BGA EA-H15 — 1 ud.
- Cuadro de mandos
- Cámara IR RPC
- Cable de video
- Cable USB
- Tarjeta para grabar video
- Juego de herramientas BGA
- Manual de usuario
¡Nota importante! Paquete no incluye pantalla que puede ser encargada por aparte (opcional).
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
