Osciloscopio digital OWON HDS2202S
Código: 914790
Osciloscopio digital OWON HDS2202S
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
El precio aparecerá pronto
Información general
Video
1.2 kg Garantía: 12 meses
Osciloscopio digital portátil de 2 canales con generador integrado, ancho de banda 200 MHz, frecuencia de muestreo 1 GSa/s , memoria 4 kpts, funciones de multímetro digital, pantalla LCD de 3.5". Leer más
El precio aparecerá pronto
Descripción

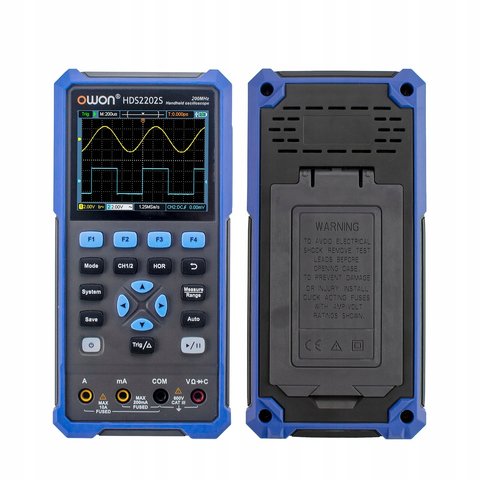

OWON HDS2202S es un osciloscopio digital portátil de 2 canales con generador de señales de un canal integrado (frecuencia máxima 25 MHz), ancho de banda 200 MHz, frecuencia de muestreo 1 GS/s, memoria 4 kpts y pantalla LCD de 3.5" de alta resolución. También posee funciones de multímetro de 20000 cuentas y permite medir voltaje, corriente, resistencia, capacitancia, probar diodos y continuidad de circuitos.
Particularidades
- Dispositivo 3 en 1: osciloscopio + multímetro + generador de señales
- Ancho de banda: 200 MHz, frecuencia de muestreo: 1 GSa/s
- Generador de señales de 1 canal con formas de onda: seno (hasta 25 MHz), rectángulo (hasta 5 MHz), sierra (hasta 1 MHz), impulso (hasta 5 MHz), arbitraria (hasta 5 MHz), frecuencia de muestreo 125 MS/s
- Funciones de multímetro: voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, chequeo de diodos y circuitos
- Pantalla LCD a color de alta resolución de 3.5", apta para el uso externo
- Batería recargable de 18650 con consumo de potencia ≤3W garantiza 6 horas de trabajo autónomo
- Interfaz USB Type-C, soporta comandos SCPI, posibilidad de conectar fuente de alimentación externa
- Función de autocalibración
Especificaciones técnicas
| Osciloscopio | ||
|---|---|---|
| Número de canales | 2 | |
| Ancho de banda | 200 MHz | |
| Frecuencia de muestreo | 1 GSa/s | |
| Modo de adquisición | Normal, detección de picos | |
| Memoria | 4K | |
| Grabación de oscilogramas | 10 000 osc/s | |
| Conexión de entrada | DC, AC, GND | |
| Impedancia de entrada | 1 MΩ±2%, en paralelo con 16 pF±10 pF | |
| Factor de atenuación de sondas | 1X,10X,100X,1000X,10000X | |
| Voltaje de entrada (máx.) | 400 V (DC+AC, PK-PK, impedancia de entrada 1 MΩ) (atenuación de sonda 10:1) | |
| Limitación de banda de frecuencias (típico) | 20 MHz | |
| Escala horizontal | 2 ns/div-1000 s/div, con paso 1-2-5 | |
| Sensibilidad vertical | 10 mV/div - 10 V/div | |
| Resolución vertical | 8 bits | |
| Tipo de disparo | Frente (Edge) | |
| Modos de disparo | Auto, normal, singular | |
| Mediciones automáticas | Frecuencia, período, amplitud, máx, mín, pico - pico | |
| Mediciones por cursor | ΔV, ΔT, ΔT&ΔV entre cursores | |
| Multímetro | ||
| Resolución (máx.) | 20,000 cuentas | |
| Funciones de medición | Voltaje, corriente, resistencia, capacitancia, chequeo de diodos, continuidad de circuitos | |
| Impedancia de entrada | 10 MΩ | |
| Voltaje de entrada (máx.) | AC 750V, DC 1000V | |
| Corriente de entrada (máx.) | DC: 10 A; AC: 10 A | |
| Diodos | 0-2 V | |
| Generador de señales | ||
| Frecuencia de salida | Seno: 0.1 Hz - 25 MHz Rectángulo: 0.1 Hz - 5 MHz Sierra: 0.1 Hz - 1 MHz Impulso: 0.1 Hz - 5 MHz Arbitraria: 0.1 Hz - 5 MHz |
|
| Frecuencia de muestreo | 125 MSa/s | |
| Número de canales | 1 | |
| Rango de amplitudes (impedancia alta) | 20 mVpp - 5 Vpp | |
| Memoria | 8K | |
| Resolución vertical | 14 bit | |
| Impedancia de salida | 50 Ω | |
| Generales | ||
| Pantalla | 3.5" LCD, 320 × 240 píxeles | |
| Interfaz de comunicación | USB Type-C | |
| Dimensiones | 198 mm × 96 mm × 38 mm | |
| Peso | 600 g | |
Video
Manual de usuario
Descargar manual de usuario para OWON HDS2202S (en inglés).
Contenido del paquete
- Osciloscopio digital OWON HDS2202S — 1 ud.
- Sondas de osciloscopio — 1 juego
- Sondas de multímetro — 1 juego
- Destornillador de ajuste — 1 ud.
- Borne BNC tipo "caimán" — 2 uds.
- Cable USB — 1 ud.
- Funda — 1 ud.
- Guía rápida — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
