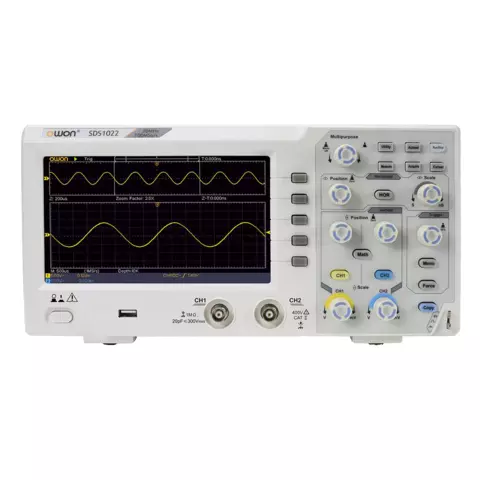

OWON SDS1022 es un osciloscopio digital de sobremesa de dos canales con el ancho de banda 20MHz, frecuencia de muestreo en tiempo real hasta 100 MSa/s, memoria 10KB. OWON SDS1022 posee el sistema de disparo simplificado que soporta dos modos de disparo: por el frente y señal de video. Diseñado para resolver tareas sencillas que no requieren memoria grande y especiales tipos de disparo.
| Ancho de banda | 20 MHz |
| Escala horizontal (s/div) | 5 ns/div - 1000 s/div |
| Canales | 2 |
| Sensibilidad vertical | 5 mV/div - 5 V/div (en la entrada) |
| Precisión (DC) | 3% |
| Resolución vertical (A/D) | 8 bit (2 canales simultáneamente) |
| Entrada | |
| Impedancia de entrada | 1 MΩ, 10 pF |
| Acoplamientos de entrada | AC, DC, GND |
| Voltaje máximo de entrada | ± 400 V, CATI, CATII |
| Sondas pasivas | ×1; ×10 |
| Factor de atenuación de sondas | ×1; ×10; ×100; ×1000 |
| Sistema de disparo | |
| Modos de disparo | Auto, Normal, Singular |
| Tipos de disparo | Frente, Video |
| Fuentes de disparo | CH1, CH2 |
| Sistema de procesamiento | |
| Tipo de muestreo | en tiempo real |
| Frecuencia de muestreo | 100 MSa/s |
| Muestreo en tiempo equivalente | no |
| Memoria | 10KB |
| Interpolación | sin(x)/x |
| Sistema de medición y tratamiento matemático | |
| Mediciones automáticas | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B, area, cycle area |
| Funcionas matemáticas | Suma, resta, multiplicación, división, FFT |
| Generales | |
| Tipo de pantalla | LCD a color de 7" |
| Resolución de pantalla | 800 × 480 |
| Alimentación | 100-240 V, 45-440 Hz, <15 W |
| Dimensiones | 301 × 70 × 152 mm |
| Peso | 1,1 kg |
