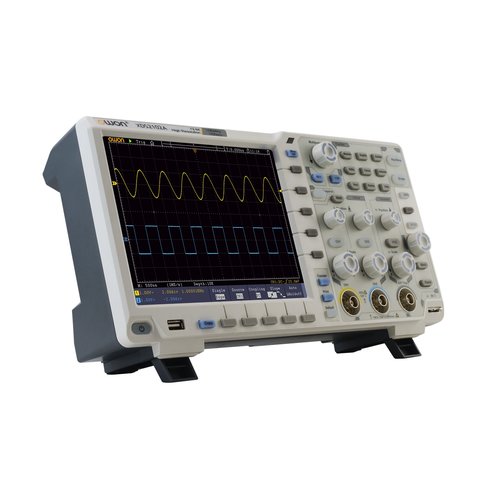

Osciloscopio digital OWON XDS2102A
Código: 887988
Osciloscopio digital OWON XDS2102A
Información general
Descripción
Características
Entrega
Pago
Garantía
El precio aparecerá pronto
Información general
3 kg Garantía: 12 meses
Osciloscopio digital de dos canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real hasta 1 GSa/s, memoria 20 MB y resolución vertical 12 bit. Leer más
El precio aparecerá pronto
Descripción
OWON XDS2102A es un osciloscopio digital de sobremesa de dos canales con el ancho de banda 100 MHz y frecuencia de muestreo en tiempo real hasta 1 GSa/s. Es un equipo compacto con pantalla grande, resolución vertical 12 bit y memoria de 20 MB.
Particularidades
- Ancho de banda: 100 MHz.
- 2 canales.
- Frecuencia de muestreo en tiempo real: 1 GSa/s.
- Memoria: 20 MB.
- Pantalla: LCD a color de 8", 800 × 600 píxeles.
- Soporta comandos de programación SCPI y LabVIEW.
- Velocidad de captura de oscilogramas: 55,000 osc/s.
- Nivel bajo de ruidos del fondo.
- Varias interfaces de comunicación: USB host, USB device, USB port for PictBridge, LAN, AUX, and more+ VGA port/
- Captura y decodificación: RS232, SPI, I2C, CAN.
Datos técnicos
| Ancho de banda | 100 MHz |
| Escala horizontal | 2ns/div - 1000s/div |
| Canalesl | 2 + 1 (externo) |
| Sensibilidad vertical | 1 mV/div - 10 V/div |
| Tiempo de crecimiento | ≤3.5ns |
| Precisión (DC) | ±1.5% |
| Resolución vertical | 12 bits |
| Velocidad de exploración | 2 ns - 1000 s |
| Entrada | |
| Impedancia de entrada | 1MΩ ± 2%, en paralelo con 15pF ± 5pF |
| Acoplamientos de entrada | AC, DC, GND |
| Voltaje máximo de entrada | 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms |
| Sondas pasivas | х1; х10 |
| Factor de atenuación de sondas | 0.001X - 1000X |
| Sistema de disparo | |
| Modos de disparo | Auto, Normal, Singular |
| Tipos de disparo | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, opcionales: I2C, SPI, RS232, CAN + decodificación I2C, SPI, RS232 y CAN |
| Fuentes de disparo | CH1, CH2, externo, externo/ 5, línea de alimentación AC |
| Sistema de procesamiento | |
| Tipo de muestreo | en tiempo real |
| Frecuencia de muestreo | 1 GSa/s - 8 bits, 500 MSa/s - 12 bits |
| Almacenamiento de oscilogramas | 100 (memoria interna) |
| Memoria | 20 MB |
| Modo de muestreo | Muestreo directo, grabación de picos, promediación |
| Modo de formación | Vectorial, puntos |
| Interpolación | sin(x)/x |
| Sistema de medición y tratamiento matemático | |
| Mediciones automáticas | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Mediciones por cursor | △V, y △T entre cursores, △V y △T entre cursores, mediciones automáticas |
| Funcionas matemáticas | Suma, resta, multiplicación, división, FFT |
| Generales | |
| Tipo de pantalla | LCD a color de 8" |
| Resolución de pantalla | 800 × 600 |
| Interfaces | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, y VGA (opcional) |
| Alimentación | 100-240 V, 45-440 Hz, <15 W |
| Dimensiones | 340 × 177 × 90 mm |
| Peso | 2.6 kg |
Contenido del paquete
- Osciloscopio digital OWON XDS2102A — 1 ud.
- Sondas — 2 uds.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
- Destornillador para afinar sondas — 1 ud.
- Software, CD-ROM — 1 ud.
- Manual de usuario — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
