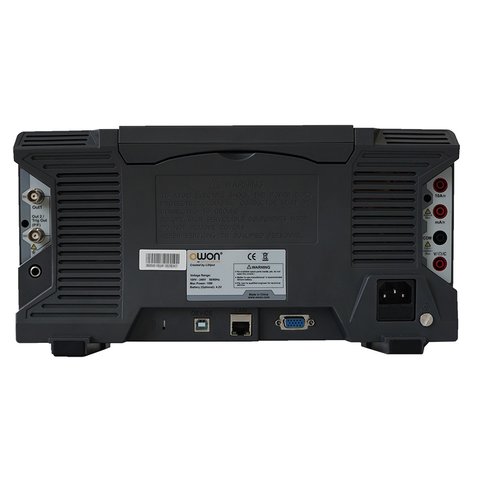

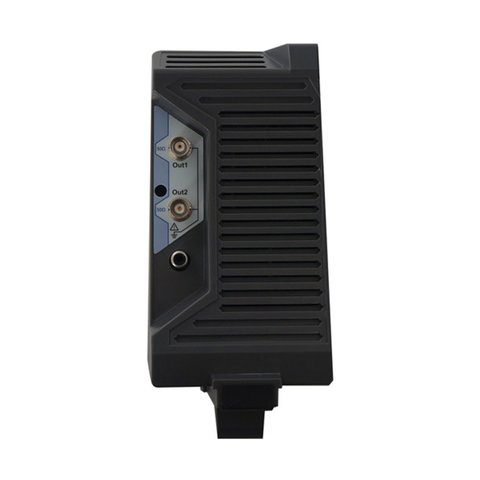

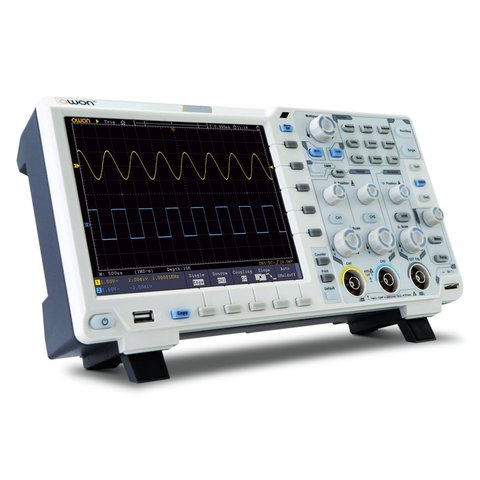

Osciloscopio digital OWON XDS3062A
Código: 875034
1.1 kg Garantía: 12 meses
Osciloscopio digital de dos canales con el ancho de banda 60 MHz, frecuencia de muestreo en tiempo real hasta 1 GSa/s, memoria 40 M y resolución vertical 12 bit. Leer más
Ahorrar con mayoreo
Avisar sobre disminución de precio

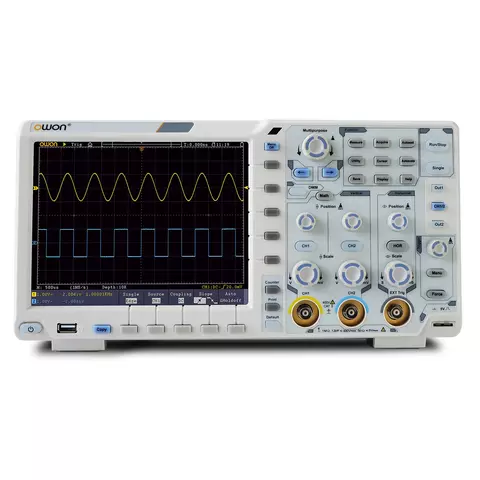

OWON XDS3062A es un osciloscopio digital de sobremesa de dos canales con el ancho de banda 60 MHz.
Particularidades
- Nivel bajo de ruidos del fondo.
- Pantalla LCD de alta resolución de 8" (800 x 600), opcionalmente puede suministrarse con pantalla táctil.
- Interfaz de usuario amigable.
- Funciones SCPI y LabVIEW.
- Varias interfaces de comunicación: USB host, USB device, puerto USB para PictBridge, LAN, AUX y VGA.
Datos técnicos
XDS3062A | XDS3102A | XDS3202A | ||
---|---|---|---|---|
Ancho de banda | 60 MHz | 100 MHz | 200 MHz | |
Frecuencia de muestreo | 1 GS/s | |||
Resolución vertical | 12 bits | 14 bits | ||
Canales | 2 | |||
Memoria | 40 M | |||
Frecuencia de actualización | 45,000 wfms/s | |||
Tiempo de subida (en la entrada, típico) | ≤5.8 ns | ≤3.5 ns | ≤1.7 ns | |
Escala horizontal | 2 ns/div - 1000 s/div | |||
Impedancia de entrada | 1 MΩ ± 2%, en paralelo con 15pF ± 5pF | |||
Voltaje máximo de entrada | 1 MΩ ≤ 300 Vrms; | |||
Precisión de mediciones DC | ±1% | |||
Precisión DC | promedio ≥16:±(3% +0.05div) para △V | |||
Factor de atenuación de sondas | 0.001X - 1000X, con paso 1 - 2 - 5 | |||
Respuesta FB (AC, -3dB) | ≥5 Hz | |||
Precisión de frecuencia de muestreo | ±1 ppm | |||
Interpolación | (sinx)/x,x | |||
Precisión de intervalo (△T) (ancho de banda completo) | Singular: ±(1 intervalo de tiempo + 1ppm x lectura + 0.6ns); Promedio > 16: ±(1 intervalo de tiempo + 1ppm x lectura + 0.4ns) | |||
Acoplamientos de entrada | DC, AC, GND | |||
Sensibilidad vertical | 1 mV/div - 10 V/div (en la entrada) | |||
Tipos de disparo | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, y CAN (opcional) |
|||
Decodificación del bús (opcional) | I2C, SPI, RS232, CAN | |||
Modos de disparo | Automático, normal, singular | |||
Rango vertical | ±2V(1mV/div~50mV/div);±20V(100mV/div~1V/div);±200V(2V/div~10V/div) | |||
Funcionas matemáticas | +, -, *, /, FFT, integral, diferencial, valor cuadrático medio, personalizadas | |||
Sistemas de video | Estándares NTSC, PAL y SECAM | |||
Mediciones por cursor | △V, △T entre cursores, △V y △T entre cursores, mediciones automáticas | |||
Mediciones automáticas | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
Almacenamiento de resultados | 100 oscilogramas | |||
Generales | ||||
Interfaces de comunicación | USB host, USB device, Trig Out (P/F), LAN y VGA (opcional) | |||
Pantalla | LCD a color de 8", 800 x 600 píxeles | |||
Alimentación | 100 V - 240 V AC, 50/60 Hz, CAT II | |||
Batería (opcional) | 3.7 V, 13200 mA | |||
Dimensiones | 340 × 177 × 90 mm | |||
Peso | 2.6 kg |
Video
Contenido del paquete
- Osciloscopio digital OWON XDS3062A — 1 ud.
- Cable de red — 1 ud.
- Cable USB — 1 ud.
- Sondas — 1 juego
- Guía rápida — 1 ud.
- CD con software — 1 ud.
