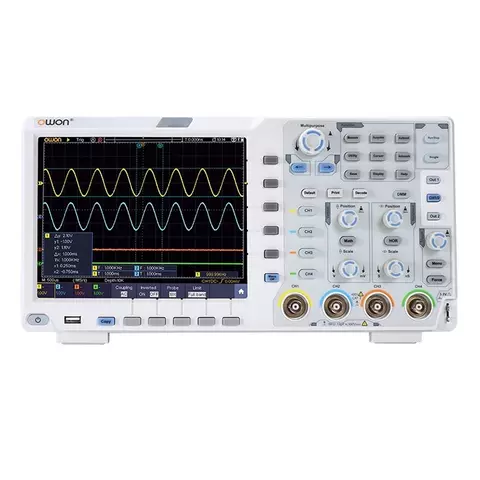

OWON XDS3104E es un osciloscopio digital de sobremesa de cuatro canales con el ancho de banda 100 MHz.
| XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | |
|---|---|---|---|---|
| Ancho de banda | 60 MHz | 100 MHz | 60 MHz | 100 MHz |
| Frecuencia de muestreo | 1 GS/s | |||
| Resolución vertical | 8 bit | 14 bit | ||
| Canales | 4 | |||
| Memoria | 40 M | |||
| Frecuencia de actualización | 45,000 wfms/s | |||
| Tiempo de subida (en la entrada, típico) | ≤5.8 ns | ≤3.5 ns | ≤5.8 ns | ≤3.5 ns |
| Escala horizontal | 2 ns/div - 1000 s/div | |||
| Impedancia de entrada | 1 MΩ ± 2%, en paralelo con 15pF ± 5pF | |||
| Voltaje máximo de entrada | 1 MΩ ≤ 300 Vrms; | |||
| Precisión de mediciones DC | ±3% | |||
| Precisión DC | promedio ≥16：±（3% +0.05div) para △V | |||
| Factor de atenuación de sondas | 0.001X - 1000X, con paso 1 - 2 - 5 | |||
| Respuesta FB (AC, -3dB) | ≥5 Hz | |||
| Precisión de frecuencia de muestreo | ±1 ppm | |||
| Interpolación | (sinx)/x，x | |||
| Precisión de intervalo (△T) (ancho de banda completo) | Singular: ±(1 intervalo de tiempo + 1ppm x lectura + 0.6ns); Promedio > 16: ±(1 intervalo de tiempo + 1ppm x lectura + 0.4ns) | |||
| Acoplamientos de entrada | DC, AC, GND | |||
| Sensibilidad vertical | 1 mV/div - 10 V/div (at input) | |||
| Tipos de disparo | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 y CAN (opcional) |
|||
| Decodificación del bús (opcional) | I2C, SPI, RS232, CAN | |||
| Modos de disparo | Automático, normal, singular | |||
| Rango vertical | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | |||
| Funcionas matemáticas | +, -, *, /, FFT, integral, diferencial, valor cuadrático medio, personalizadas | |||
| Sistemas de video | Estándares NTSC, PAL y SECAM | |||
| Mediciones por cursor | △V, △T entre cursores, △V y △T entre cursores, mediciones automáticas | |||
| Mediciones automáticas | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
| Almacenamiento de resultados | 100 oscilogramas | |||
| Generales | ||||
| Interfaces de comunicación | USB host, USB device, Trig Out (P/F), LAN y VGA (opcional) | |||
| Pantalla | LCD a color de 8", 800 x 600 píxeles | |||
| Alimentación | 100 V - 240 V AC, 50/60 Hz, CAT II | |||
| Batería (opcional) | 3.7 V, 13200 mA | |||
| Dimensiones | 340 × 177 × 90 mm | |||
