Osciloscopio digital de 4 canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s y memoria 14 MB.
Disponibilidad:
HK
ID: 898512 6.5 kg

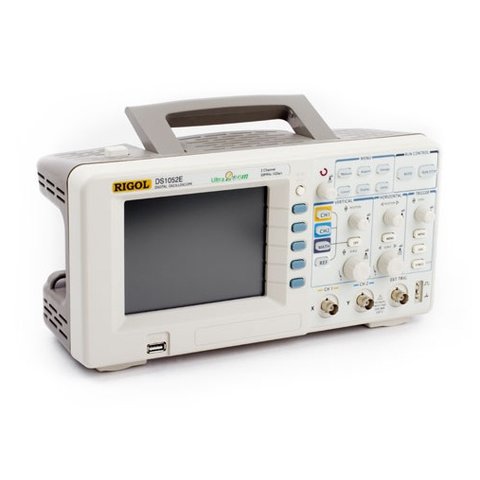

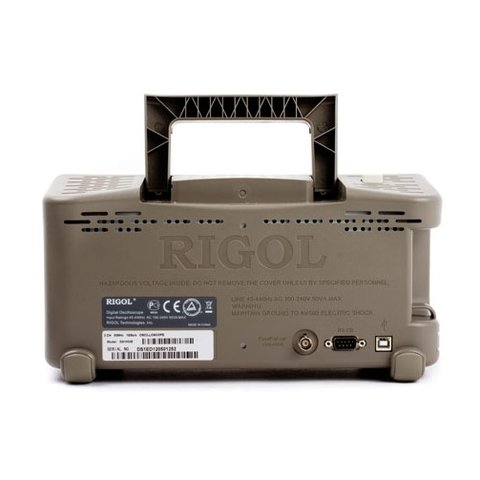

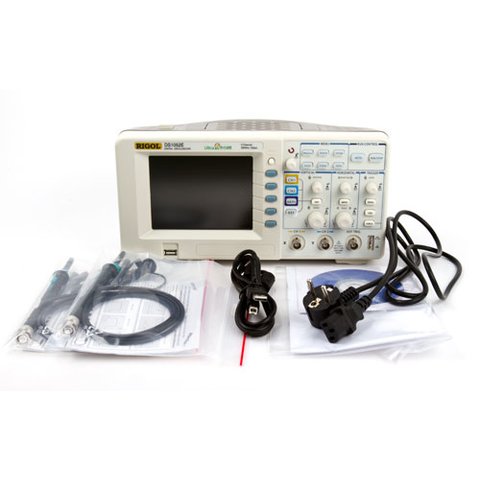

RIGOL DS1052E es un osciloscopio digital de dos canalescon el ancho de banda 50 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, frecuencia de muestreo en tiempo equivalente 10 GSa/s y memoria 1MB, equipado con pantalla LCD TFT a color de 5.6".
Modelo | DS1102E | DS1052E |
---|---|---|
Ancho de banda | 100 MHz | 50 MHZ |
Frecuencia de muestreo en tiempo real | 1 Gsa/s | |
Frecuencia de muestreo en tiempo equivalente | 25 GSa/s | 10 Gsa/s |
Tiempo de subida | 3.5 ns | 7 ns |
Impedancia de entrada | 1Ω ±2% | |
Tiempo de exploración horizontal | 1ns/segmento - 50 s/segmento | 5ns/segmento - 50 s/segmento |
Pantalla | LCD TFT a color de 5.6", 64k (320x234) | |
Canales | 2 canales + disparo externo | |
Capacidad de memoria | 1 MC/canal | |
Sensibilidad vertical | 2mV/seg - 10V/seg | |
Resolución vertical | 8 bit | |
Modo de entrada A1 y A2 | DC, AC, tierra | |
Modos de disparo | frontal, video, longitud de impulso, retraso, externo sincronización | |
Precisión de mediciones de intérvalos de tiempo | ±0.01% | |
Voltaje máximo de entrada | 400 V (DC + AC cresta) | |
Funciones matemáticas | +, -, *, /, FFT | |
Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, negative discharge, positive discharge, frequency, period, build-up time, sag time, positive duration, negative duration, positive filling coefficient, negative filling coefficient, delay etc. | |
Mediciones por cursor | Manual, rastreo y automático | |
Almacenamiento de datos | 10 oscillograms y ajustes | |
Alimentación | 100-240V, 40-440Hz CAT II. 50 W max | |
Peso | 2.4 kg |
¡Para ver más videos interesantes visite nuestra sección Videos!
Descargar Ficha de datos de RIGOL DS1052E (en inglés).
