| Modelo | DS1062CA |
DS1102CA |
DS1202CA |
DS1302CA |
|
| Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
|
| Memoria | 10 kpts (Canal Singular), 5 kpts (Canal Doble) |
||||
| Rango de actualizaciones | 2000 wfms/s |
||||
| Canales | Dual Channels + External Trigger |
||||
| Muestreo en tiempo real | 2 GSa/s(Single Channel), 1 GSa/s (DUal Channel) |
||||
| Muestreo en tiempo equivalente | 50 GSa/s |
||||
| Tiempo de subida | 5.8 ns |
3.5 ns |
1.7 ns |
1.1 ns |
|
| Time Base Range | 5 ns/div to 50 s/div |
2 ns/div to 50 s/div |
1 ns/div to 50 s/div |
||
| Impedancia de entrada | 1 MΩ || 15 pF |
1 MΩ || 15 pF,50 Ω |
|||
| Time Base Precision | ±50ppm |
||||
| X-Y Operation | Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
| Diferencia de fase | ± 3° |
||||
| Modos de disparo | Edge, Video, Pulse Width, Slope, Alternative |
||||
| Recursos de disparo | CH1,CH2,Ext,Ext/5,AC Line |
||||
| Sensibilidad Vertical | 2 mV/div to 10 V/div |
| Resolución Vertical | 8 bits |
| Acoplamientos de entrada | DC, AC, Ground |
| Voltaje máximo de entrada | 300 V (DC + AC peak) |
| Roll Range | 500 ms/div to 50 s/div |
| Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot,
Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width,
Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay1<2  , Delay 1>
2 |
| Mediciones de Cursor | modos Manual, Track y Auto Medición |
| Funciones matemáticas | +,-,*, FFT
|
| Almacenamiento | Internal:10 Waveforms and Setups |
USB:BMP, CSV, Formas de ondas y ajustes | |
| I/O | USB Device,USB Host,RS-232,P/F Out (Isolated) |
| Pantalla | TFT (64K, Color LCD), 320 x 234 |
| Potencia | Uso en cualquier país, 100 – 240 V / 50 VA Max |
| Peso | 2.3 kg |
 |
 |
 |
 |
Cable de potencia |

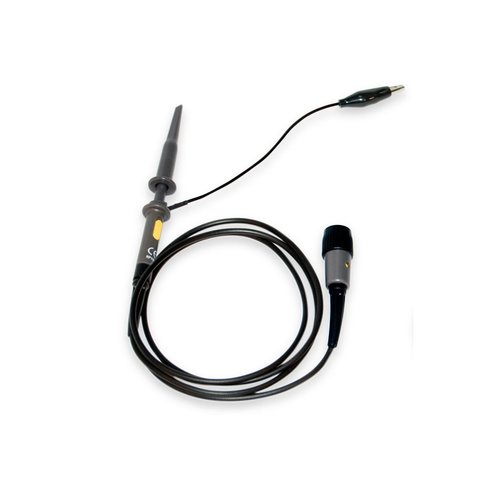

USB Data cable | Probe × 2 |
Manual de usuario |
