Osciloscopio digital RIGOL DS1102CA
Código: 810641
Osciloscopio digital RIGOL DS1102CA
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
Descontinuado
Información general
Video
Video
Video
Video
Video
7.5 kg 110, 220 V Garantía: 36 meses
Canal doble + disparador externo, ancho de banda 100 MHz, pantalla LCD a
color, muestreo en tiempo real- 2 GSa/s, muestreo en tiempo equivalente - 50 GSa/s Leer más
Descontinuado
Descripción
- Muestreo en el tiempo real 2 GSa/s máximo, y en el tiempo equivalente 50 GSa/s
- Ancho de banda hasta 100 MHz permite observar la señal entera
- Hasta 2000 wfms/s rango de actualizaciones
- Diseño ultra compacto para ahorrar el espacio de trabajo 5.7’ 64K TFT color LCD, bright and vivid waveform display
- Memoria: 10 kpts (Single Channel), 5 kpts (Dual Channels)
- Versatile trigger modes: Edge, Video, Pulse Width,Slope, Alternate
- Ajustable sentisibildad de disparador: efectivamente filtra ruidos y evita disparos falsos
- 20 mediciones automáticas
- Modos de disparo versátiles: Límite, Video, Ancho de pulso, Cumbre, Alternativo
- 10 formas de onda, 10 ajustes, almacenamientos BMP y CSV
- Funciones matemáticas y Transformada Rápida de Fourier (FFT) :+, -, x, FFT, Invert
- Especial filtro digital y grabador de forma de onda
- Incorporado contador de frecuencias
- Dos canales más el disparo externo
- Interface estándar: USB Device, RS-232;USB Host, para soportar USB disk e impresora USB
- Configuraciones estándares
- Interface multilingüe, sistema de ayuda
GENERACION DE SEÑAL CON RIGOL DS1000A SERIES
La serie DS1000CA puede ser fácilmente conectada al generador de funciones arbitrarias Rigol de series DG. Cuando está conectado al incorporado puerto USB del DS1000CA, el generador de funciones arbitrarias de serie DG puede regenerar formas de onda visitando grabadas últimas formas de onda.
 |
ESPECIFICACIONES DE RIGOL DS1102CA
| Modelo | DS1062CA |
DS1102CA |
DS1202CA |
DS1302CA |
|
| Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
|
| Memoria | 10 kpts (Canal
solo), 5 kpts (Canal doble) |
||||
| Rango de actualizaciones | 2000 wfms/s |
||||
| Canales | Canales
dobles + Disparador externo |
||||
| Muestreo en el tiempo real | 2 GSa/s(Canal
solo), 1 GSa/s (Canal doble) |
||||
| Muestreo en el tiempo equivalente | 50 GSa/s |
||||
| Tiempo de subida | 5.8 ns |
3.5 ns |
1.7 ns |
1.1 ns |
|
| Rango de base de tiempo | 5 ns/div to 50 s/div |
2 ns/div to 50 s/div |
1 ns/div to 50 s/div |
||
| Impedancia de entrada | 1 MΩ || 15 pF |
1 MΩ || 15 pF,50 Ω |
|||
| Precisión de base de tiempo | ±50ppm |
||||
| Operaciones X-Y | Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
| Diferencia de fase | ± 3° |
||||
| Modos de disparo | Límite, Video, Ancho de pulso, Cumbre, Alternativo |
||||
| Recursos de disparo | CH1,CH2,Ext,Ext/5,AC Line |
||||
PPARAMETROS COMUNES DE RIGOL DS1000A SEREIS
| Sensibilidad Vertical | 2 mV/div a 10 V/div |
| Resolución Vertical | 8 bits |
| Entradas | DC, AC, Tierra |
| Voltaje máximo de entrada | 300 V (DC + AC peak) |
| Roll Range | 500 ms/div to 50 s/div |
| Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot,
Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width,
Negative Width, Positive Duty Cycle, Negative Duty Cycle,Delay1<2  , Delay 1>2 |
| Mediciones de Cursor | Manual, Track y Medición
Automática |
| Funciones matemáticas | + - / * FFT Invert |
| Almacenamiento | Interno:10 Formas de onda y
configuraciones |
USB:BMP, CSV, Formas de onda y
configuraciones | |

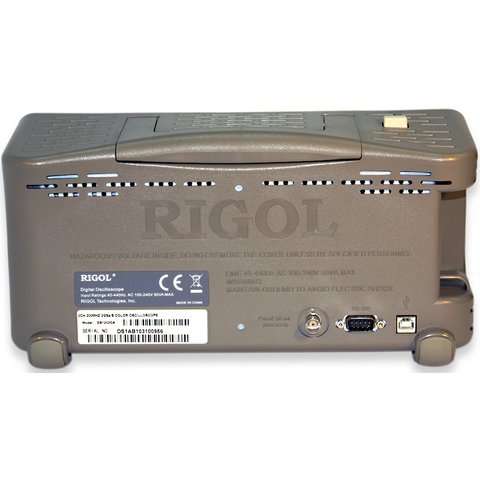

| I/O | USB Device,USB Host,RS-232,P/F Out (Isolated) |
| Pantalla | TFT (64K, Color LCD), 320 x 234 |
| Potencia |
Uso en cualquier país, 100 – 240 V / 50 VA Max |
| Peso | 2.3 kg |
ACCESORIOS ESTANDARES DE RIGOL DS1000A SERIES
 |
 |
 |
Cable de alimentación |

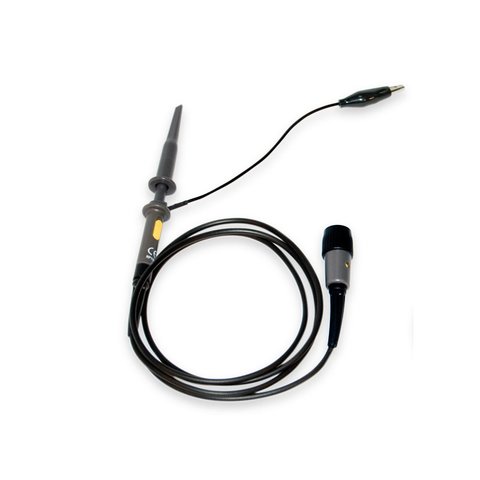

Cable USB de datos | 2 probes |
