Osciloscopio digital RIGOL DS1102E
Información general

También le podrían interesar

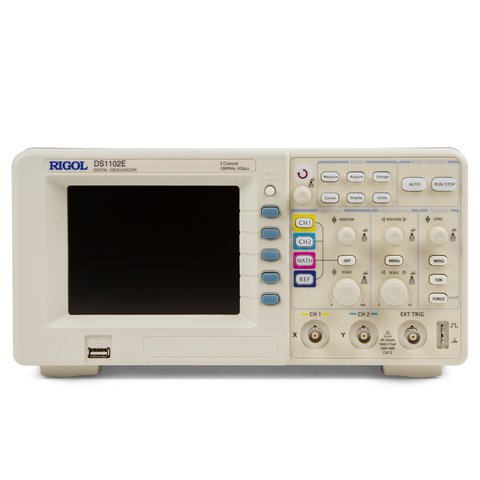

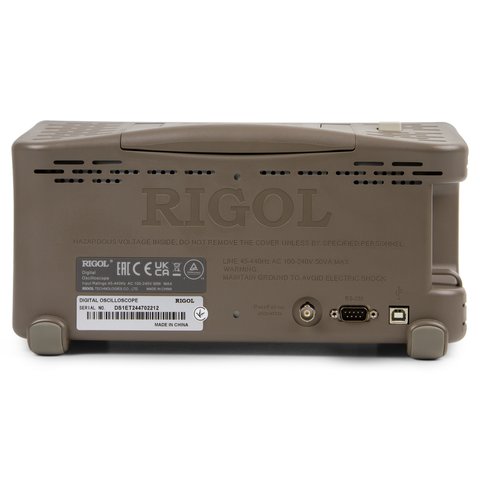

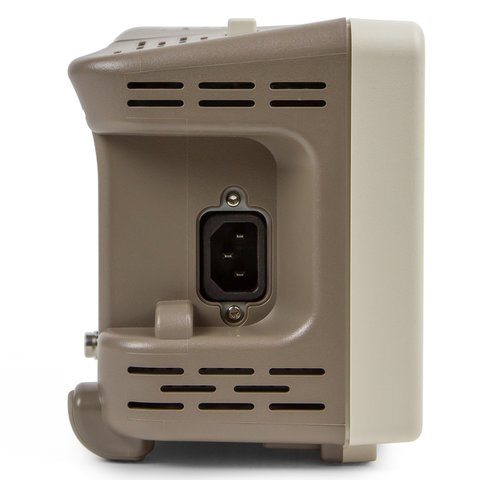

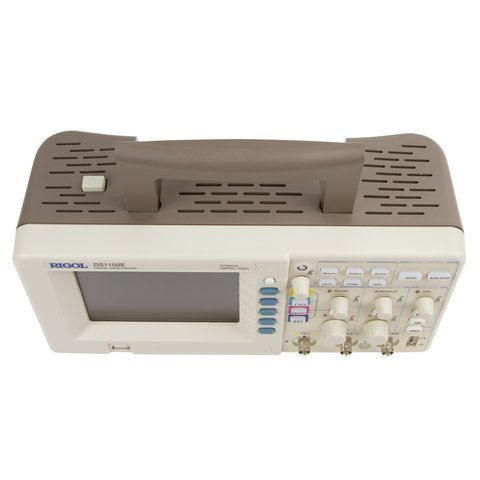

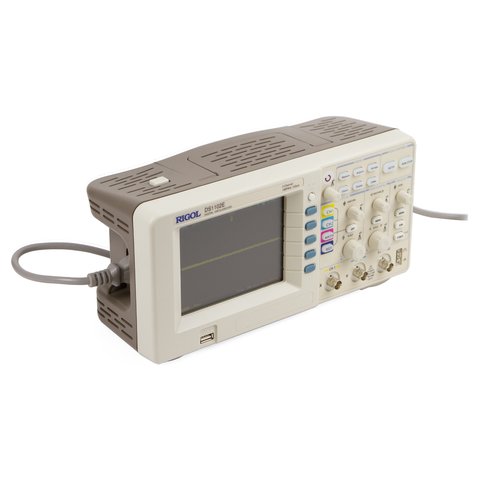

Descripción
RIGOL DS1102E es un osciloscopio digital de dos canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, frecuencia de muestreo en tiempo equivalente 25 GSa/s. y memoria 1 MB.
Particularidades
- Frecuencia de muestreo en tiempo real: 1 Gsa/s; en tiempo equivalente: 25 GSa/s
- Velocidad de capturas: hasta 1000 oscilogramas por segundo
- Ancho de banda: 100 MHz
- Filtro digital ajustable
- Modos de disparo: Edge, Video, Pulse Width, Slope, Alternate
- Interfaz multilingüe, sistema de ayudas
- 20 mediciones automáticas
- Modo de grabación de oscilogramas por cuadros
- Pantalla LCD TFT a color, 64 k
- Impresión directa con las impresoras USB que soportan PictBridge
- Diseño ultra compacto
Aplicación
- Ajuste de las líneas electrónicas
- Chequeo de los circuitos electrónicos
- Chequeo de intercomunicaciones de las señales
- Educación y capacitación técnica
Software Ultrascope
El software Ultrascope fue especialmente desarrollado para osciloscopios digitales de marca RIGOL. Permite al usuario conectar el osciloscopio a la computadora mediamte interfaces RS - 232, GRIP y USB para leer los resultados de mediciones, oscilogramas y datos capturados, controlar el funcionamiento del osciloscopio, guardar e imprimir las oscilogramas.
Tabla comparativa de características técnicas de osciloscopios RIGOL de la serie DS1000E
Modelo | DS1102E | DS1052E |
Ancho de banda | 100MHz | 50MHz |
Frecuencia de muestreo en tiempo real | 1 GS/s | |
Frecuencia de muestreo en tiempo equivalente | 25 GS/s | 10 GS/s |
Tiempo de subida | 3.5 ns | 7 ns |
Impedancia de entrada | 1MΩ ±2% | |
Tiempo de exploración horizontal | 1ns/seg- 50 s/seg | 5ns/section - 50 s/section |
Pantalla | LCD TFT a color de 5.6", 64k (320x234) | |
Canales | 2 canales + disparo externo | |
Capacidad de memoria | 1 MB/canal | |
Sensibilidad vertical | 2mV/seg - 10V/seg | |
Resolución vertical | 8 bit | |
Modo de entrada A1 y A2 | DC, AC, tierra | |
Modos de disparo | frontal, video, longitud de impulso, retraso, externo sincronización | |
Precisión de mediciones de intérvalos de tiempo | ±0.01% | |
Voltaje máximo de entrada | 400 V (DC + AC cresta) | |
Funciones matemáticas | +, -, *, /, FFT | |
Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, negative discharge, positive discharge, frequency, period, build-up time, sag time, positive duration, negative duration, positive filling coefficient, negative filling coefficient, delay etc. | |
Mediciones por cursor | Manual, rastreo y automático | |
Almacenamiento de datos | 10 oscillograms y ajustes | |
Alimentación | 100-240V, 40-440Hz CAT II. 50 W max | |
Peso | 2.4 kg |
Manuales
Descargar manual del usuario del osciloscopio digital RIGOL DS1102E (en inglés)
Video
¡Para ver más videos interesantes visite nuestra sección Videos!
Ficha de datos
Descargar Ficha de datos para RIGOL DS1102E (en inglés).
Contenido del paquete

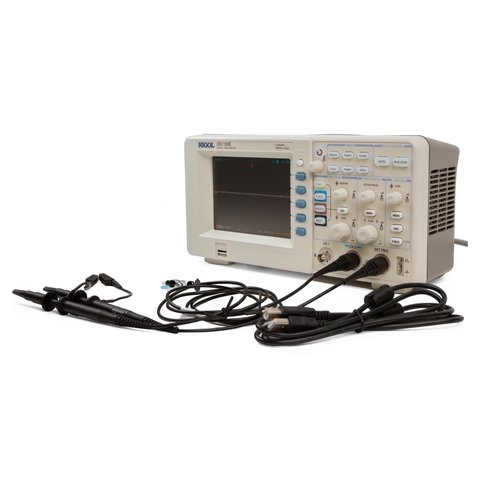

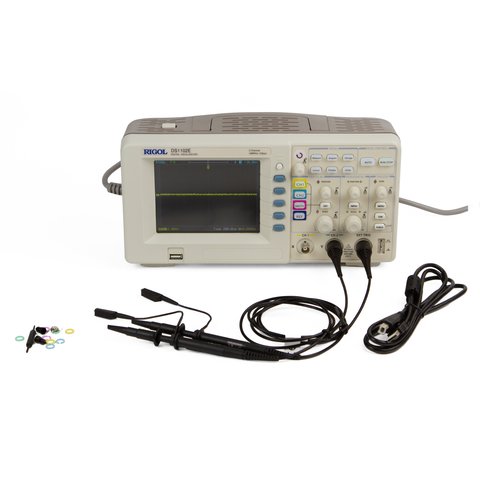

- Osciloscopio digital RIGOL DS1102E - 1 ud.
- Cable de alimentación 110-220V - 1 ud.
- Sondas - 2 uds.
Características
Diagonal de pantalla |
|
Cantidad de canales |
|
Capacidad de memoria |
|
Banda de frecuencias |
|
Tipo |
|
Frecuencia de muestreo |
|
