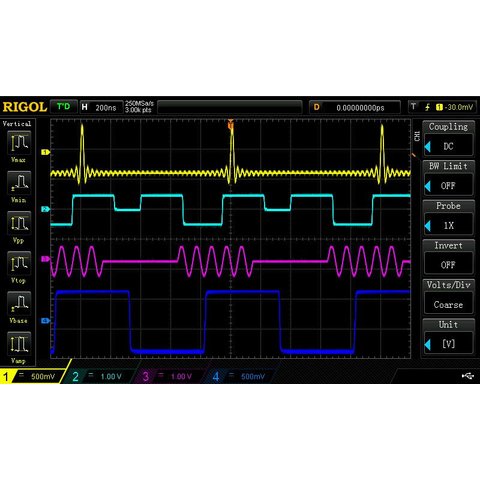

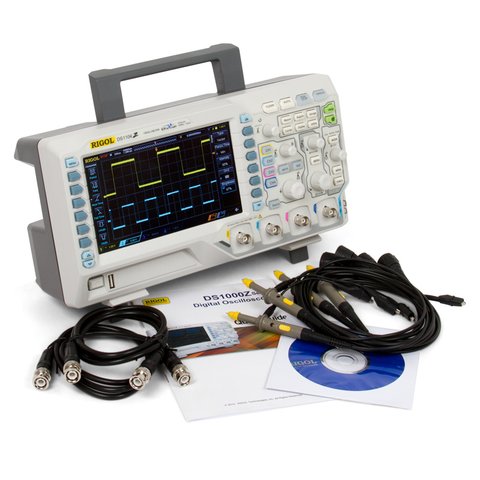

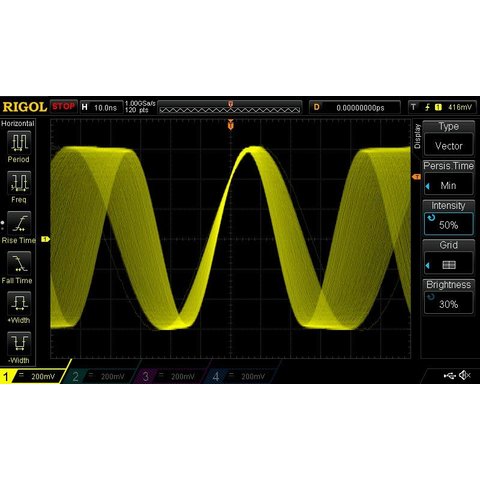

RIGOL DS1104Z es un osciloscopio digital de cuatro canales perteneciente a una nueva generación de osciloscopios económicos (100 MHz). Es un equipo compacto y liviano, que garantiza exactitud excepcional de mediciones y visualización de oscilogramas. RIGOL DS1104Z permite captar hasta 30 000 oscilogramas por segundo y visualizarlas en la pantalla LCD a color de 7 pulgadas.
Osciloscopio digital RIGOL DS1104Z es un aparato perfecto para realizar las pruebas industriales, mantenimiento de equipos en el proceso de explotación, investigaciones y todo tipo de trabajos que requieren realización de pruebas analógicas/digitales, fines educativos.
¡Para ver más videos interesantes visite nuestra sección Videos!
| Ancho de banda | 100 MHz |
| Canales | 4 |
| Frecuencia de muestreo en tiempo real | 1,0 GSam/s |
| Memoria | 12 Mpts., (opcional 24 Mpts) |
| Grabación de oscilogramas | 30 000 oscilogramas/seg |
| Rango de sensibilidad vertical | 1 mV/div – 10 V/div |
| Rango de decalaje | 1 mV/div - 499 mV/div: ± 2 V 500 mV/div - 10 V/div: ± 100 V |
| Resolución vertical | 8 bit |
| Funciones matemáticas | suma, resta, multiplicación, FFT, editadas por el usuario |
| Voltaje de salida | ~ 3 V, pico-pico | Frecuencia | 1 kHz |
| Potencia | 50 W (max.) |
| Alimentación | 100-120 V/50 Hz/60 Hz/400 Hz 100-240 V/50 Hz/60 Hz |

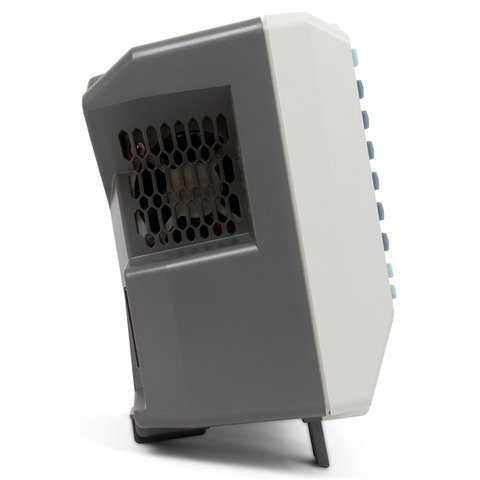

| Método de enfriamiento | ventilador |
| Pantalla | LCD a color de 7" (800×480) |
| Peso | 3,8 kg (± 0,2 kg) |
| Dimensiones | 313,1 × 160,8 × 122,4 mm |
Descargar Ficha de datos de RIGOL DS1104Z (en inglés).
Descargar Guía del usuario RIGOL DS1104Z (en inglés).
