Osciliscopio digital RIGOL DS1104Z Plus
Información general

También le podrían interesar
Descripción

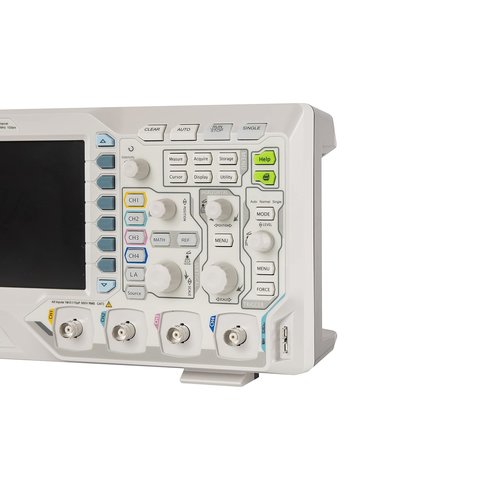

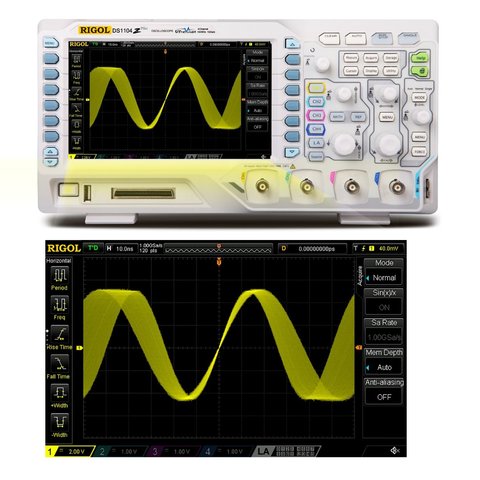

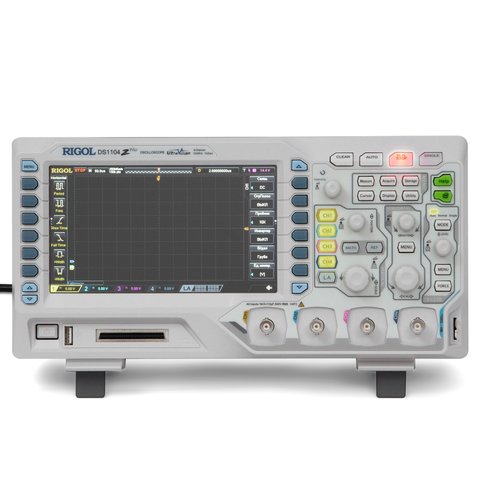

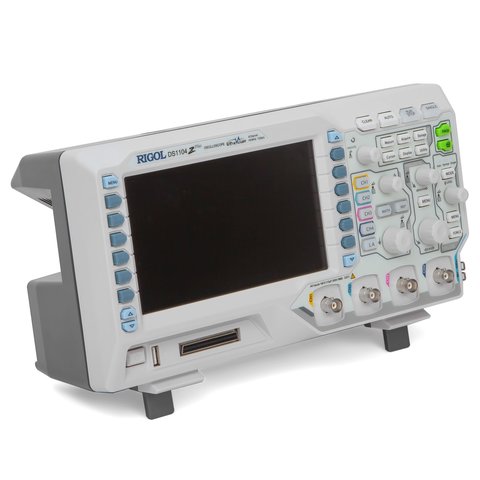

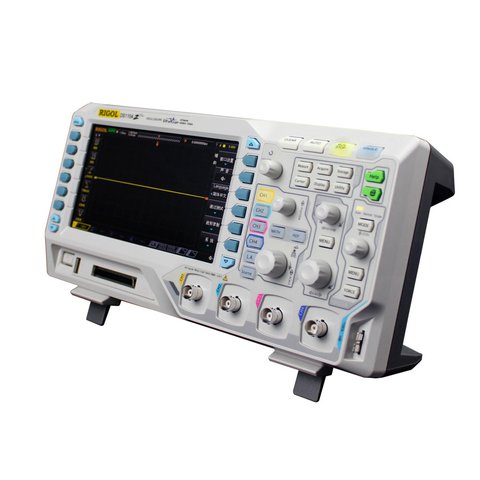

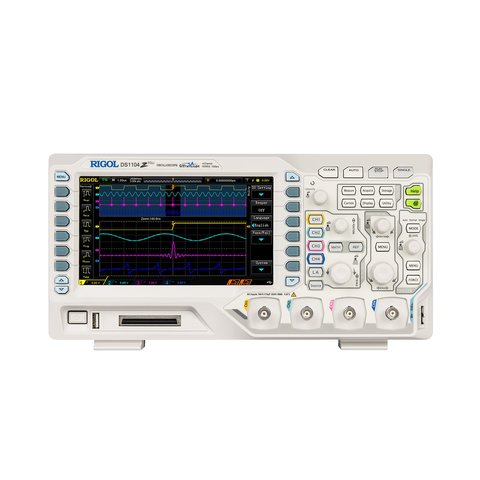

Osciloscopio digital RIGOL DS1104Z Plus es un modelo perteneciente a una nueva generación de osciloscopios económicos (100 MHz), provisto de 4 canales analógicos con posibilidad de activar 16 canales digitales. Es un equipo compacto y liviano, que garantiza exactitud excepcional de mediciones y visualización de oscilogramas. RIGOL DS1104Z Plus permite captar hasta 30 000 oscilogramas por segundo y visualizarlas en la pantalla LCD a color de 7 pulgadas.
Osciloscopio digital RIGOL DS1104Z Plus es un aparato perfecto para realizar las pruebas industriales, mantenimiento de equipos en el proceso de explotación, investigaciones y todo tipo de trabajos que requieren realización de pruebas analógicas/digitales, fines educativos.
Particularidades
- Ancho de banda: 100 MHz.
- 4 canales analógicos + 16 canales digitales (con opción MSO Upgrade).
- Frecuencia de muestreo en tiempo real: hasta 1 GSa/s.
- Memoria: 12 Mpts.
- Tecnología innovadora UltraVision.
- Capacidad para grabar de hasta 30,000 oscilogramas/seg.
- Sensibilidad vertical: 1 mV/div – 10 V/div.
- Pantalla LCD a color de 7".

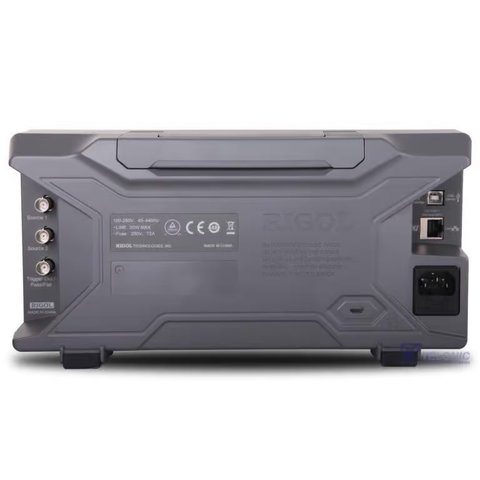

- Interfaces estándares: LAN, USB host y device, AUX, USB-GPIB (opcional).
- Diseño compacto y liviano.
Datos técnicos
Ancho de banda | 100 MHz |
Canales analógicos | 4 |
Canales digitales | 16 (con opción MSO Upgrade) |
Frecuencia de muestreo en tiempo real | 1 GSa/s (un canal), 500 MSa/s (dos canales), 250 MSa/s (todos canales) |
Memoria | 12 Mpts, 24 Mpts (opcional) |
Grabación de oscilogramas | 30,000 osc/s (máx.) |
Sensibilidad vertical | 1 mV/div - 10 V/div |
Rango de decalaje | 1 mV/div to 499 mV/div: ± 2 V 500 mV/div to 10 V/div: ± 100 V |
Resolución vertical | 8 bit |
Funciones matemáticas | suma, resta, multiplicación, FFT, editadas por el usuario |
Voltaje de salida | ~ 3 V, pico-pico |
Frecuencia | 1 kHz |
Datos generales | |
---|---|
Potencia | 50 W (máx.) |
Voltaje de alimentación | 100-240 V, 45-440 Hz |
Rango de temperaturas | Funcionamiento: 0°C to +50°C Almacenamiento: -20°C to +70°C |
Método de enfriamiento | ventilador |
Pantalla | LCD a color de 7" (800×480) |
Peso | 3.8 kg (± 0.5 kg) |
Dimensiones | 313.1 × 160.8 × 122.4 mm |
Información adicional
Descargar Ficha de datos para RIGOL DS1104Z Plus.
Download Manual de usuario para RIGOL DS1104Z Plus.
Video

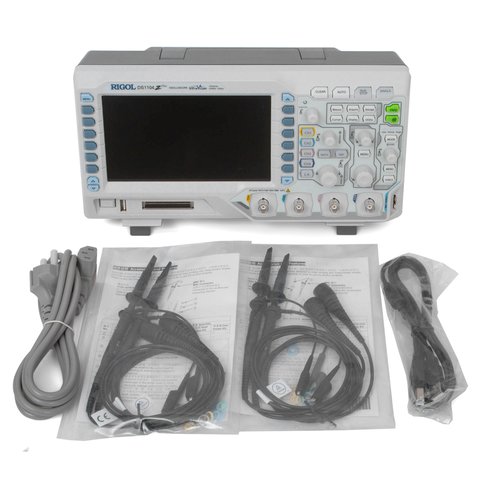

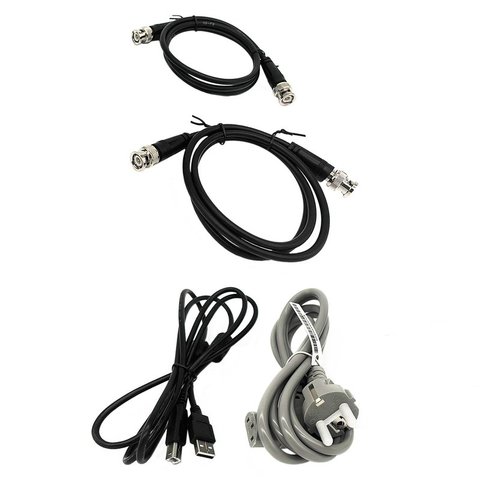

Contenido del paquete
- Osciloscopio digital RIGOL DS1104Z Plus — 1 ud.
- Sondas pasivas — 4 uds.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
