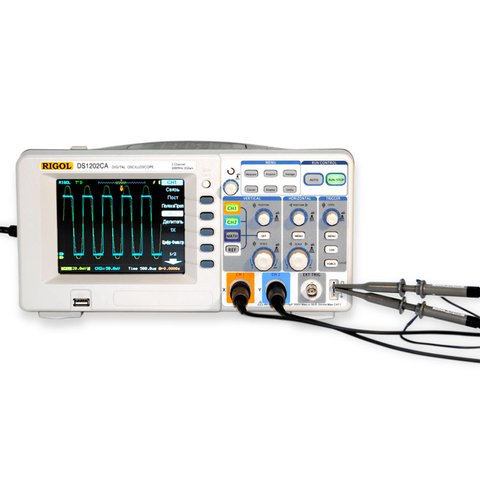

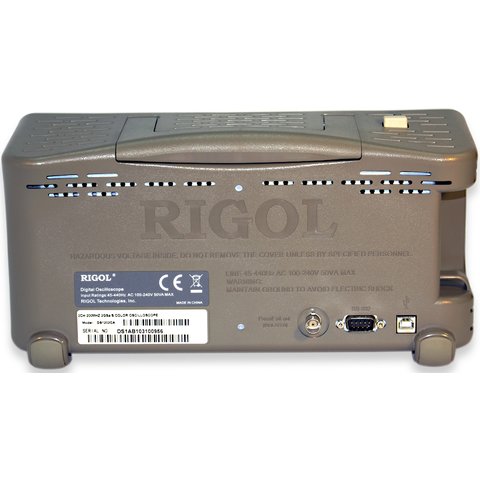

Osciloscopio digital RIGOL DS1202CA
Código: 810640
Osciloscopio digital RIGOL DS1202CA
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
Descontinuado
Información general
Video
Video
Video
Video
Video
6.5 kg 110, 220 V Garantía: 36 meses
Canal doble + disparo externo, Ancho de banda 200 MHz, Pantalla LCD a color, Muestreo en el tiempo real - 2 GSa/s, Muestreo en el tiempo equivalente- 50 GSa/s Leer más
Descontinuado
También le podrían interesar
Osciloscopio de fósforo digital de 2 canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, memoria de 14 MB, frecuencia de captura de oscilogramas 400,000 c/seg y pantalla TFT LCD de 7.0".
Disponibilidad:
HK
ID: 870200 6 kg 110, 220
Descripción
- 2 GSa/s de muestreo máximo en el tiempo real y 50 GSa/s de muestreo máximo en el tiempo equivalente
- Ancho de banda hasta 200 MHz para la observación de la señal entera
- Hasta 2000 wfms/s del ratio de actualizaciones
- Diseño ultra compacto para ahorrar el espacio de trabajo
- 5.7’ 64K TFT color LCD, Despliegue de forma de onda brillante y vívida
- Memoria: 10kpts de puntos (Canal singular), 5 kpts de puntos (Canales dobles)
- Modos de disparo versátiles: : Edge, Video, Pulse Width,Slope, Alternate
- Ajustable sensibilidad de dispar.: filtra ruidos de la señal para evitar disparos falsos
- 20 medidas automáticas
- Medidas de cursor: Manual, Track y Auto
- 10 formas de onda, 10 configuraciones, almacenamiento de BMP y CSV
- Funciones matemáticas: + - / *, FFT, Invert
- Autocalibración
- Especial filtro digital y grabador de forma de onda
- Incorporado contador de frecuencias
- Canales dobles plus external trigger
- Interface Etsándar : Interfaz USB integrada, USB host (para memoria externa) y RS-232 e impresora USB
- Configuración estándar incluida función pasa/no pasa
- Interfaz y ayuda seleccionable entre varios idiomas
GENERACIÓN DE SEÑALES DE RIGOL DS1000A
El DS1000CA series
puede ser directamente conectado a los generadors de señales arbitrarias
Rigol de series DG. Al conectarlo al incorporado puerto USB del
DS1000CA, el generador de la serie DG puede reproducir oscilogramas
guardadas. |
 |
ESPECIFICACIONES DE RIGOL DS1202CA
| Modelo | DS1062CA |
DS1102CA |
DS1202CA |
DS1302CA |
|
| Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
|
| Memoria | 10 kpts (Single Channel), 5 kpts (Dual Channel) |
||||
| Ratio de actualizaciones | 2000 wfms/s |
||||
| Canales | Dual Channels + External Trigger |
||||
| Muestreo en el tiempo real | 2 GSa/s(Single Channel), 1 GSa/s (DUal Channel) |
||||
| Muestreo en el tiempo equivalente | 50 GSa/s |
||||
| Tiempo de subida | 5.8 ns |
3.5 ns |
1.7 ns |
1.1 ns |
|
| Rango de base de tiempos | 5 ns/div to 50 s/div |
2 ns/div to 50 s/div |
1 ns/div to 50 s/div |
||
| Impedancia de entrada | 1 MΩ || 15 pF |
1 MΩ || 15 pF,50 Ω |
|||
| Time Base Precision | ±50ppm |
||||
| X-Y Operation | Ancho de banda | 60 MHz |
100 MHz |
200 MHz |
300 MHz |
| Diferencia de fase | ± 3° |
||||
| Modos de disparo | Edge, Video, Pulse Width, Slope, Alternative |
||||
| Recursos de disparo | CH1,CH2,Ext,Ext/5,AC Line |
||||
PARÁMETROS COMUNES PARA SERIES RIGOL DS1000A
| Sensibilidad Vertical | 2 mV/div to 10 V/div |
| Resolución Vertical | 8 bits |
| Entradas | DC, AC, Ground |
| Voltaje máximo de entrada | 300 V (DC + AC peak) |
| Roll Range | 500 ms/div to 50 s/div |
| Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot,
Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width,
Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay1<2  , Delay 1>2 |
| Mediciones de cursor | modos Manual, Track y Auto Medición |
| Funciones matemáticas | +,-,*, FFT, Invert |
| Almacenamiento | Interno:10 formas de onda y
configuraciones |
USB:BMP, CSV, Waveforms and Setups | |
| I/O | USB Device,USB Host,RS-232,P/F Out (Aislado) |
| Pantalla | TFT (64K, Color LCD), 320 x 234 |
| Potencia |
Uso en cualquier país, 100 – 240 V / 50 VA Max |
| Peso | 2.3 kg |
ACCESORIOS ESTANDARES PARA RIGOL DS1000A
 |
 |
 |
Cable de alimentación
|

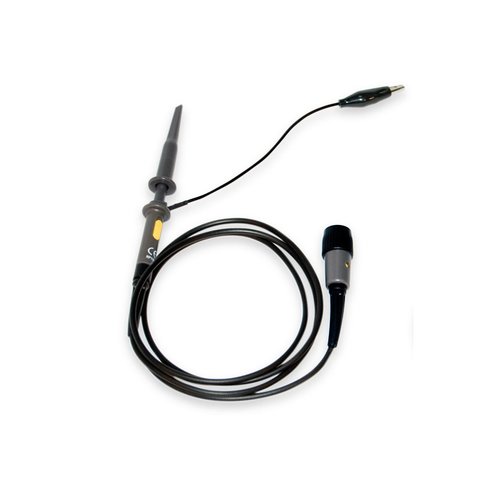

Cable USB Data | Probe × 2 |
