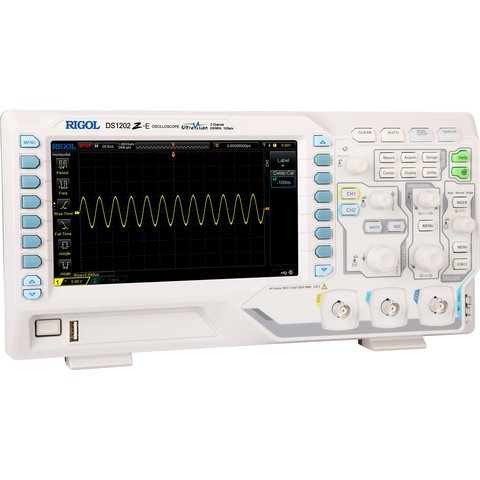

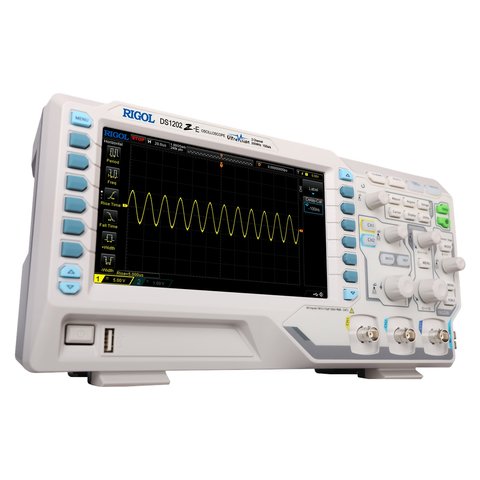

Osciloscopio digital RIGOL DS1202Z-E
Información general

También le podrían interesar
Descripción
RIGOL DS1202Z-E es un osciloscopio digital de dos canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 1 GSa/s y velocidad de captación 30,000 oscilogramas/seg. Equipado con pantalla LCD a color de 7".
Osciloscopio digital RIGOL DS1202Z-E es un aparato perfecto para realizar las pruebas industriales, mantenimiento de equipos en el proceso de explotación, investigaciones y todo tipo de trabajos que requieren realización de pruebas analógicas/digitales, fines educativos.
Particularidades
- Frecuencia de muestreo: 200 MHz.
- 2 canales analógicos.
- Frecuencia de muestreo en tiempo real 1 GSa/s.
- Memoria: 24 Mpts.
- Velocidad de captación: hasta 30,000 oscilogramas/seg.
- Función de grabación y reproducción: hasta 60,000 fotogramas en el tiempo real.
- Tecnología innovadora UltraVision.
- Diferentes funciones de disparo y decodificación por el bus.
- Bajo nivel de ruidos, escala vertical: 1 mV/div to 10 V/div.
- Interfaces: USB Host&Device, LAN (LXI), AUX.
- Aparato compacto y liviano, sencillo en el uso.
- Pantalla LCD TFT a color de 7" (800x480).
datos técnicos
Ancho de banda | 200 MHz |
Canales | 2 |
Frecuencia de muestreo en tiempo real | 1,0 GSam/s (un canal), 500 MSa/s (dos canales) |
Memoria | estándar 24 Mpts (un canal), 12 Mpts (dos canales) |
Velocidad de captación | 30 000 oscilogramas/s |
Rango de sensibilidad vertical | 1 mV/div - 10 V/div |
Rango de decalaje | 1 mV/div to 499 mV/div: ±2 V; 500 mV/div to 10 V/div: ±100 V |
Resolución vertical | 8 bit |
Funciones matemáticas | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
Voltaje de salida | ~ 3 V, cresta-cresta |
Frecuencia | 1 kHz |
Potencia | 50 W (máx.) |
Alimentación | 100 V-240 V, 45 Hz-440 Hz |
Método de enfriamiento | ventilador |
Rango de temperaturas | Trabajo: de 0°C a +50°C Almacenamiento: de -40°C a +60°C |
Pantalla | LCD a color de 7" (800×480) |
Peso | Sin empaque: 2.9 kg ± 0.2 kg; con empaque: 3.5 kg ± 0.5 kg |
Dimensiones | 313.1 mm × 160.8 mm × 122.4 mm |

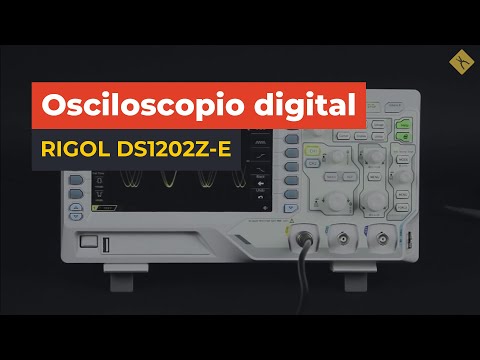

Video
Manual de usuario
Descargar manual de usuario para RIGOL DS1202Z-E (en inglés).
Manual de programación
Descargar manual de programación para RIGOL DS1202Z-E (en inglés).
Manual de servicio
Descargar manual de servicio RIGOL DS1202Z-E (en inglés).
Ficha de datos
Descargar ficha de datos para RIGOL DS1202Z-E (en inglés).

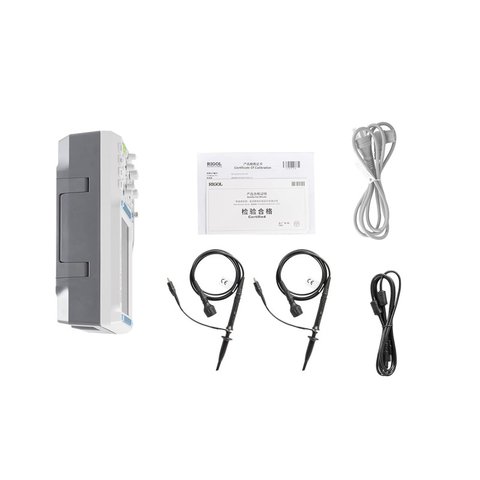

Contenido del paquete
- Osciloscopio digital RIGOL DS1202Z-E — 1 ud.
- Cable de alimentación — 1 ud.
- Cable USB — 1 ud.
- Sondas pasivas — 2 uds.
- Manual de usuario — 1 ud.
