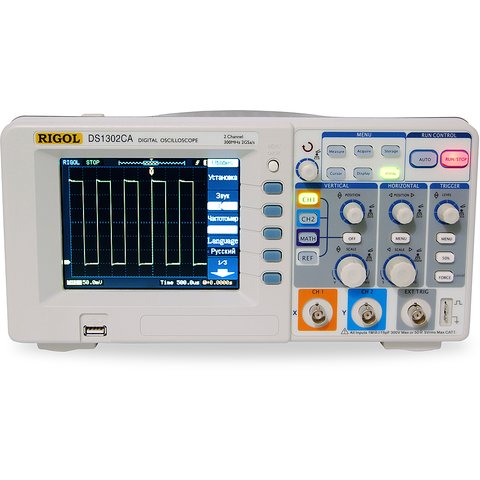

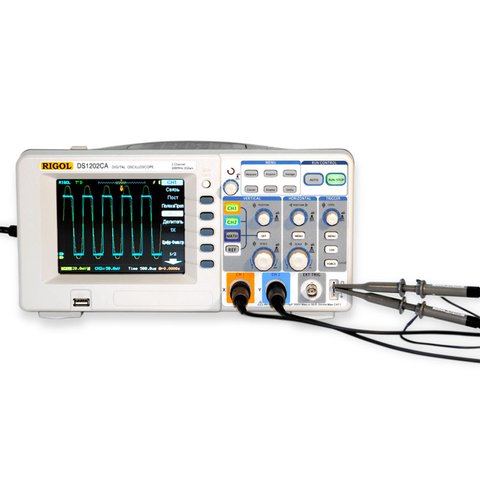

Osciloscopio Digital RIGOL DS1302CA
Código: 810639
Osciloscopio Digital RIGOL DS1302CA
Información general
Descripción
Características
Entrega
Pago
Garantía
Descontinuado
Información general
7.5 kg 110, 220 V Garantía: 36 meses
Canal doble + disparo externo, Ancho de banda 300 MHz, Pantalla LCD a color, Muestreo en el tiempo real - 2 GSa/s, Muestreo en el tiempo equivalente- 50 GSa/s Leer más
Descontinuado
Descripción
Funciones
- 2 GSa/s de frecuencia de muestreo en tiempo real y 50 GSa/s de frecuencia de muestreo equivalente
- Ancho de banda hasta 300 MHz para observación de la señal entera
- Ratio de actualizaciones hasta 2000 wfms/s
- Diseño ultra compacto para ahorrar el espacio de trabajo
- 5.7’ 64K TFT color LCD, Despliegue de forma de onda brillante y vívida
- Memoria: 10 kpts de puntos (Canal singular), 5 kpts points(Canales dobles)
- Modos de disparo versátiles:: Edge, Video, Pulse Width,Slope, Alternate
- Ajustable sensibilidad de dispar.: filtra ruidos de la señal para evitar disparos falsos
- 20 mediciones automáticas
- Medidas de cursor: Manual, Track y Auto
- 10 formas de onda, 10 configuraciones, almacenamiento de BMP y CSV
- Funciones matemáticas: + - / *, FFT, Invert
- Autocalibración
- Especial filtro digital y grabador de forma de onda
- Incorporado contador de frecuencias
- Canales dobles plus external trigger

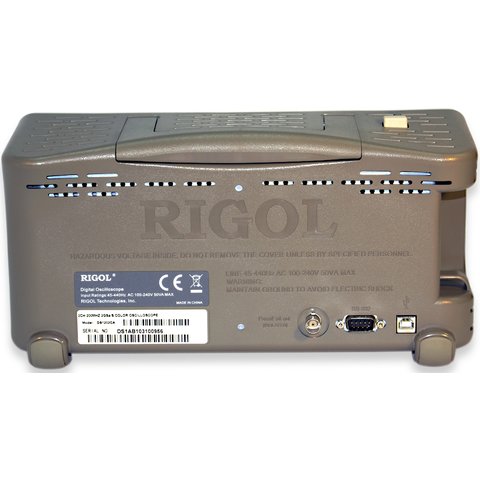

- Interface Etsándar : Interfaz USB integrada, USB host (para memoria externa) y RS-232 e impresora USB
- Configuración estándar incluida función pasa/no pasa
- Interfaz y ayuda seleccionable entre varios idiomas
GENERACIÓN DE SEÑALES DE RIGOL DS1000A SERIES
| El DS1000CA series puede ser directamente conectado a los generadors de señales arbitrarias Rigol de series DG. Al conectarlo al incorporado puerto USB del DS1000CA, el generador de la serie DG puede reproducir oscilogramas guardadas. |
 |
ESPECIFICACIONES DE RIGOL DS1302CA
| Modelo | DS1062CA | DS1102CA | DS1202CA | DS1302CA | |
| Ancho de banda | 60 MHz | 100 MHz | 200 MHz | 300 MHz | |
| Memoria | 10 kpts (Canal singular), 5 kpts (Canal doble) | ||||
| Actualizaciones | 2000 wfms/s | ||||
| Canales | Dual Channels + External Trigger | ||||
| Muestreo en el tempo real | 2 GSa/s(Single Channel), 1 GSa/s (DUal Channel) | ||||
| Muestreo en el tempo equivalente | 50 GSa/s | ||||
| Tiempo de subida | 5.8 ns | 3.5 ns | 1.7 ns | 1.1 ns | |
| Rango de base de tiempos | 5 ns/div to 50 s/div | 2 ns/div to 50 s/div | 1 ns/div to 50 s/div | ||
| Impedancia de entrada | 1 MΩ || 15 pF | 1 MΩ || 15 pF,50 Ω | |||
| Time Base Precision | ±50ppm | ||||
| Operaciones X-Y | Ancho de banda | 60 MHz | 100 MHz | 200 MHz | 300 MHz |
| Diferencia de fases | ± 3° | ||||
| Modos de disparo | Edge, Video, Pulse Width, Slope, Alternative | ||||
| Recursos de disparo | CH1,CH2,Ext,Ext/5,AC Line | ||||
ACCESORIOS ESTANDARES DE RIGOL DS1000A SERIES
 |
 |
 |
 |
|
Cable de alimentación |

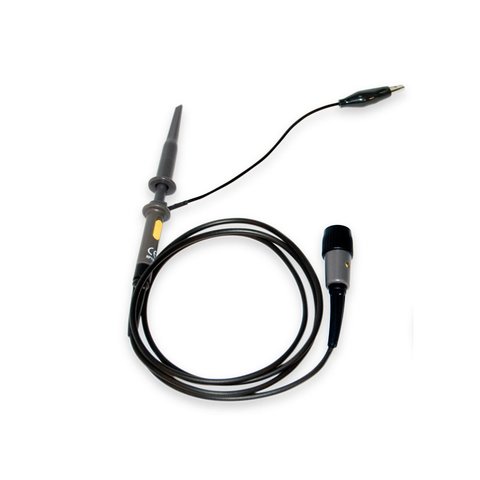

Cable USB Data | Probe × 2 |
Manual de usuario |
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
