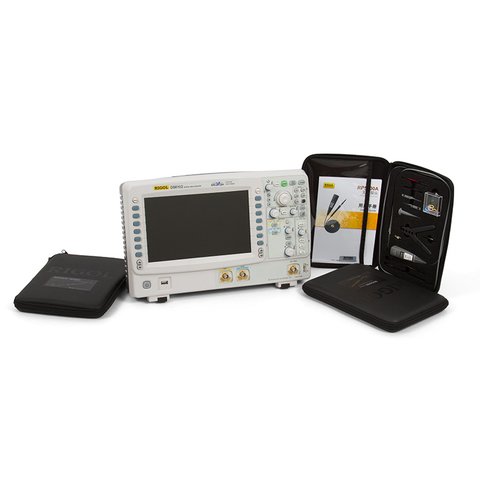

Osciloscopio Rigol DS6102 es un representante de la serie insignia de osciloscopios Rigol. Osciloscopio digital Rigol DS6102 esta provisto de un sistema amplificado de sincronización y decodificación de datos. Rigol DS6102 posee el modo de memoria segmentada, lo que permite separar el intervalo de la señal necesario en forma de una captura para recolección de datos y grabar en la memoria hasta 180 mil de capturas para su posterior reproducción y análisis. Ultima tecnología UltraVision permite obtener 256 gradaciones de brillo y un sistema de filtración en tiempo real. Gracias a la función de modificación automática de parámetros horizontales y verticales el osciloscopio Rigol DS6102 refleja hasta 5 parámetros medidos con estadísticas. El Rigol DS6102 puede ser utilizado en los sistemas automáticos de medición, ya que el es compatible con la clase C del estándar LXI.
Descargar manual de usuario del Osciloscopio digital Rigol DS6102 (en ingles)
Descargar información adicional sobre el Osciloscopio digital Rigol DS6102 (en ingles)
| Modelo | DS6062 | DS6064 | DS6102 | DS6104 | |||
|---|---|---|---|---|---|---|---|
| Ancho de banda | 600 MHz | 600 MHz | 1 GHz | 1 GHz | |||
| Numero de canales | 2 | 4 | 2 | 4 | |||
| Frecuencia de muestreo | 5 Gsam/s (en modo monocanal), 2,5 Gsam/s (en modo de canal doble) |
||||||
| Memoria | 140 millones de puntos | ||||||
| Resolución vertical | 8 bit | ||||||
| Sensibilidad vertical | de 2 mV/div a 10 V/div | ||||||
| Grabación y reproducción | hasta 180000 de capturas | ||||||
| Promedio | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 o 8192 oscilogramas (después de finalizar el muestreo en todos los canales) | ||||||
| Introducción | |||||||
| Modo de introducción | comunicación a través de corriente continua (AC), comunicación a través de corriente alterna (DC), tierra (GND) | ||||||
| Impedancia de entrada | (1 MΩ ±1%) || (14 pF±3 pF) o 50 Ω ±1.5% | ||||||
| Coeficiente de atenuación de sonda | 0.001x, 0.01x, 0.1x, 1x, 2x, 5x, 10x, 20x, 50x, 100x, 200x, 500x, 1000x | ||||||
| Voltaje máximo de entrada (1 MΩ) | CAT I 300 Vrms, CAT II 100 Vrms, utilizando la sonda para osciloscopio Rigol RP2200 10:1: CAT II 300 Vrms |
||||||
| Horizontal | |||||||
| Escala temporal | de 1 ns/div a 50 s/div | de 500 ps/div a 50 s/div | |||||
| Margen de error de escala temporal | ≤±(15 + 2x edad del instrumento en años) ppm | ||||||
| Numero de ejes XY | 2 simultáneamente | ||||||
| Vertical | |||||||
| Escala vertical | de 2 mV/div a 5 V/div (1 MΩ) de 2 mV/div a 1 V/div (50 MΩ) |
||||||
| Rangos de desviación | de 2 mV/div a 120 mV/div: ± 1,2 V (50 Ω) de 125 mV/div a 1 V/div: ± 12 V (50 Ω) de 2 mV/dim a 225 mV/div: ± 2 V (1 MΩ) |
||||||
| Limitación de ancho de banda | 20 MHz o 250 MHz | ||||||
| Sensibilidad de frecuencias bajas | ≤5Hz | ||||||
| Tiempo de subida | 600 ps | 400 ps | |||||
| Margen de error de subida de corriente continua | ±2% de escala completa | ||||||
| Margen de error de bajada de corriente continua | de 200 mV/div a 5 V/div: 0,1 div ± 2 mV ± 0,5 de la magnitud de bajada de 2 mV/div a 195 mV/div: 0,1 div ± 2 mV ± 1,5 de la magnitud de bajada |
||||||
| Disparador (trigger) | |||||||
| Rango de niveles | INT: ±6 div. del centro de la pantalla | ||||||
| EXT: ±0,8 V | |||||||
| Modos | automático, normal, singular | ||||||
| Intervalo de reserva | de 100 ns a 10 s | ||||||
| Excursión de frecuencia alta | 50 kHz | ||||||
| Excursión de frecuencia baja | 5 kHz | ||||||
| Modos de sincronización | Edge, Pulse, Slope, Video, Pattern, RS232/UART, I2C, SPI, CAN, USB | ||||||
| Mediciones | |||||||
| Cursor | Modo manual | excursión de voltaje entre cursores (ΔV) alteración de tiempo entre cursores (ΔT) valor contrario al ΔT (Hz) (1/ΔT) |
|||||
| Modo de rastreo (track mode) | Valores de voltaje y tiempo en el punto de la señal | ||||||
| Modo automático | refleja el cursor durante mediciones | ||||||
| Modo automático | máximo, mínimo, valor entre los picos, valor del punto máximo, valor del punto mínimo, amplitud, valor promedio, valor promedio de raiz cuadrada, disparo, valor anterior al disparo, frecuencia, periodo, tiempo de subida, tiempo de bajada, ancho del impulso positivo, ancho del impulso negativo, retardo A>B⌈, retardo A>B⌊, fase A>B⌈, fase A>B⌊ | ||||||
| Número de mediciones | Refleja simultáneamente 5 resultados de mediciones | ||||||
| Rango de alteraciones | pantalla o cursor | ||||||
| Estadística de alteraciones | promedio, máximo, mínimo, estándar, numero de mediciones | ||||||
| Contador de frecuencia | 6 bit | ||||||
| Operaciones matemáticas | |||||||
| Operaciones con formas de señales | suma, resta, multiplicación, FFT, operaciones avanzadas accesibles para editar, operaciones logicas | ||||||
| Ventanas FFT | Rectangular, Hanning, Blackman, Hamming | ||||||
| Pantalla FFT | modo de pantalla dividida y completa | ||||||
| Escala vertical FFT | RMS lineal, dBv RMS | ||||||
| Operaciones lógicas | AND, OR, NOT, XOR | ||||||
| Operaciones matemáticas | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | ||||||
| Numero de barras para decodificación | 2 | ||||||
| Tipio de decodificación | paralela (estándar), RS232/UART (opcional), I2C&SPI (opcional) | ||||||
| Pantalla | |||||||
Tipo de pantalla |
pantalla de 10,1 pulgadas (257 mm) TFT LCD | ||||||
| Resolución de pantalla | 800 pixeles por horizontal x RGB x 480 por vertical | ||||||
| Colores de pantalla | 160000 colores | ||||||
| Tiempo de persistencia de pantalla | mínimo, 1 s, 2 s, 5 s, 10 s, 20 s, infinito | ||||||
| Visualización de señal | puntos, vectorial | ||||||
| Entradas/Salidas | |||||||
| Puertos estándares | dispositivo USB, dos USB-host, LAN, salida VGA, dispositivo de entrada-salida de 10 MHz, salida auxiliar (TrigOut, Quick Edge, PassFail, Calibration, GND) | ||||||
| Compatibilidad con impresoras | "PictBridge" | ||||||
| Datos generales | |||||||
| Dimensiones, mm | 399 x 255,3 x 123,8 | ||||||
| Peso, kg | 5,345±0,2 | ||||||
