Osciloscopio digital RIGOL DS7024
Código: 876446
Osciloscopio digital RIGOL DS7024
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
USD 3699.00
Comunicarse
con asesor
con asesor
Información general
Video
Video
Video
Video
Video
8 kg Garantía: 36 meses
Osciloscopio digital de 4 canales analógicos con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 10 GSa/s, capacidad de captación hasta 600,000 oscilogramas/segundo y pantalla LCD a color de 10.1". Leer más
Ahorrar con mayoreo
Avisar sobre disminución de precio
Descripción
RIGOL DS7024 es un osciloscopio digital de 4 canales analógicos con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 10 GSa/s. Dispositivo está equipado con un voltímetro, fercuencímetro, totalizador y analizador de protocolos.
Es un aparato liviano y a la vez muy exacto, que garantiza excelente calidad de mediciones y visualización de oscilogramas.RIGOL DS7024 es capaz de captar hasta 600,000 oscilogramas/segundo.
Osciloscopio digital RIGOL DS7024 es un equipo idóneo para realizar las pruebas industriales, mantenimiento de equipos en función, chequeo de circuitos electrónicos, investigaciones y tareas educativas.
Particularidades
- Ancho de banda: 200 MHz.
- 4 canales.
- Frecuencia de muestreo en tiempo real: 10 GSa/s.
- Memoria: 100 Mpts.
- Tecnología innovadora UltraVision.
- Pantalla LCD a color de 10,1".
- Rango de sensibilidad vertical: 1 mV/div - 10 V/div
- Diseño compacto y liviano.
- Control remoto.
Datos técnicos
| Modelo | DS7054 | DS7034 | DS7024 | DS7014 |
|---|---|---|---|---|
| Ancho de banda | 500 MHz | 350 MHz | 200 MHz | 100 MHz |
| Número de canales | 4 | |||
| Frecuencia de muestreo en tiempo real | 10 GSa/s | |||
| Memoria | 100 Mpts (un solo canal) | |||
| Capacidad de captación de oscilogramas | 600 000 osc/s | |||
| Rango de sensibilidad vertical | 1 mV/div - 10 V/div | |||
| Resolución vertical | 8 bit | |||
| Impedancia de entrada | 1 MΩ ± 1%, 50 Ω ± 1% | |||
| Voltaje máximo de entrada | CAT I 300 Vrms, 400 Vpk | |||
| Mediciones automáticas | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|||
| Interfaces | USB, LAN, GPIB (optional) | |||
| Pantalla | 10,1", (1024×600) | |||
| Dimensiones, mm | 410 × 224 × 135 | |||
| Peso, kg |
3,9 | |||
Manual de usuario
Descargar manual de usuario para el osciloscopio Rigol DS7034.
Video
¡Visite nuestra seccion Videos – alla usted encontrara mas videos interesantes!

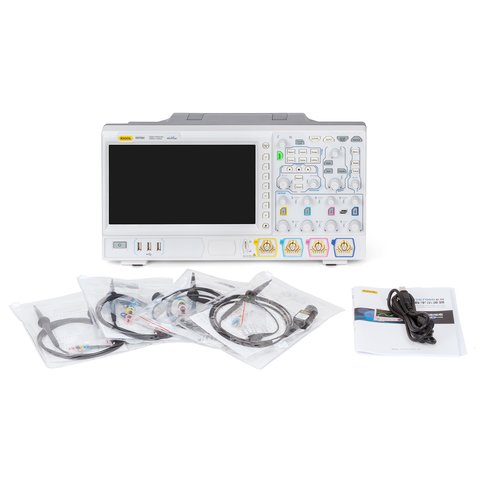

Contenido del paquete
- Osciloscopio digital RIGOL DS7024 — 1 ud.
- Cable de red — 1 ud.
- Cable USB — 1 ud.
- Sondas pasivas RP35000A (500 MHz) — 4 uds.
- Tapa para panel frontal — 1 ud.
Accesorios adicionales y software
Juego de opciones de software RIGOL DS7000-BND
Juego de opciones de software (COMP, EMBD, AUTO, FLEX, AUDIO, AERO, AWG, PWR) para osciloscopios digitales RIGOL de serie DS/MSO7000.
USD 1999.00
Más detalles
Opción de software RIGOL MSO/DS7000-AERO para análisis y disparo por el protocolo MIL-STD-1553
Opción de software para análisis y disparo por el protocolo MIL-STD-1553 para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software RIGOL DS7000-AUDIO análisis y disparo por el protocolo I2S
Opción de software para análisis y disparo por el protocolo I2S para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software RIGOL DS7000-FLEX para disparo y decodificación por el protocolo FlexRay
Opción de software para disparo y decodificación por el protocolo FlexRay para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software RIGOL DS7000-AUTO para disparo y decodificación por los protocolos CAN, LIN
Opción de software para disparo y decodificación por los protocolos CAN, LIN para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software RIGOL DS7000-EMBD para disparo y decodificación por los protocolos I2C, SPI
Opción de software para disparo y decodificación por los protocolos I2C, SPI para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software RIGOL DS7000-COMP para disparo y decodificación por los protocolos RS232/UART
Opción de software para disparo y decodificación por los protocolos RS232/UART para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software para expandir la memoria RIGOL DS7000-5RL
Opción de software para expandir la memoria (hasta 500 Mpts) para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 1399.00
Más detalles
Opción de software para expandir la memoria RIGOL DS7000-2RL
Opción de software para expandir la memoria (hasta 250 Mpts) para osciloscopios digitales de serie RIGOL MSO/DS7000.
USD 899.00
Más detalles
Opción de software "analizador de potencia" RIGOL DS7000-PWR
Opción de software especial que permite analizar las fuentes de alimentación de impulsos compatibles con osciloscopios RIGOL de serie MSO/DS7000.
USD 899.00
Más detalles
Opción de software para aumentar el ancho de banda RIGOL DS7000-BW2T3
Opción de software para aumentar el ancho de banda de 200 MHz a 350 MHz para osciloscopios digitales RIGOL de serie MSO/DS7000 (DS7024, MSO7024).
USD 1499.00
Más detalles
Opción de software para aumentar el ancho de banda RIGOL DS7000-BW2T5
Opción de software para aumentar el ancho de banda de 200 MHz a 500 MHz para osciloscopios digitales RIGOL de serie MSO/DS7000 (DS7024, MSO7024).
USD 2799.00
Más detalles
Opción de software para aumentar el ancho de banda RIGOL DS7000-BW3T5
Opción de software para aumentar el ancho de banda de 350 MHz a 500 MHz para osciloscopios digitales RIGOL de serie MSO/DS7000 (DS7034, MSO7034).
USD 1399.00
Más detalles
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
