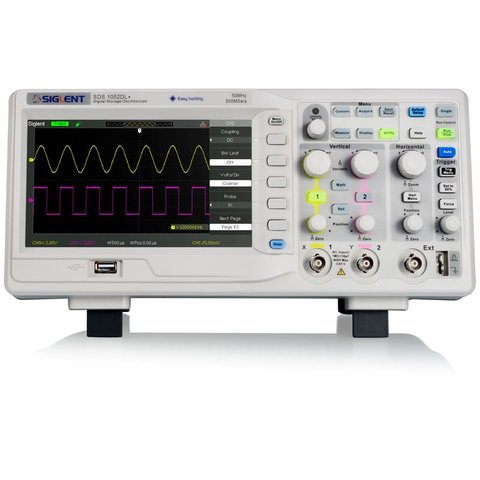

Osciloscopio digital SIGLENT SDS1052DL+
Información general
Descripción

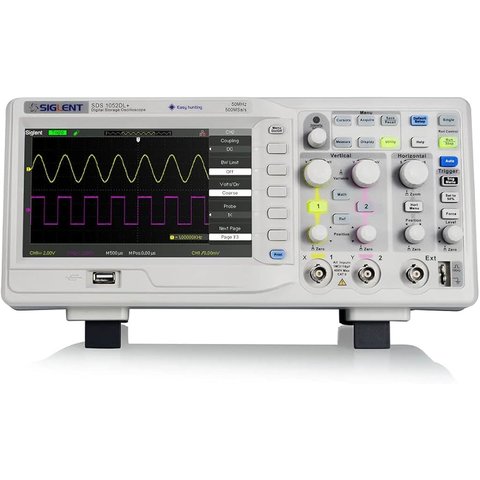

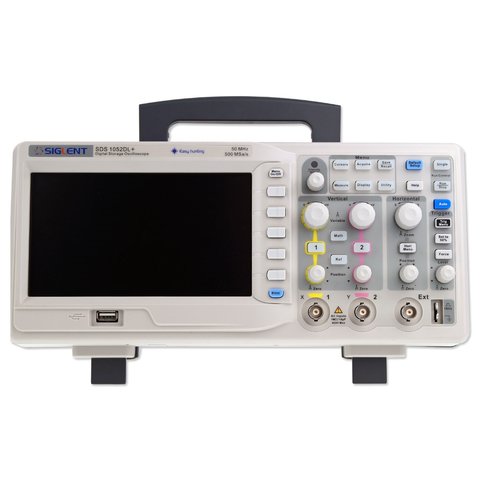

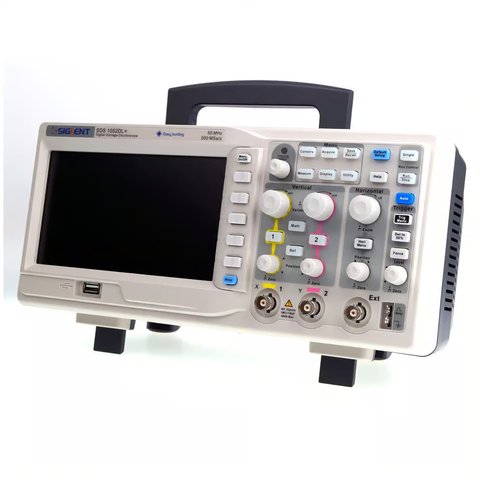

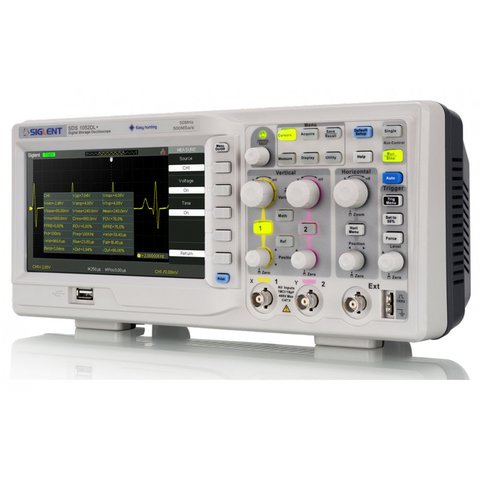

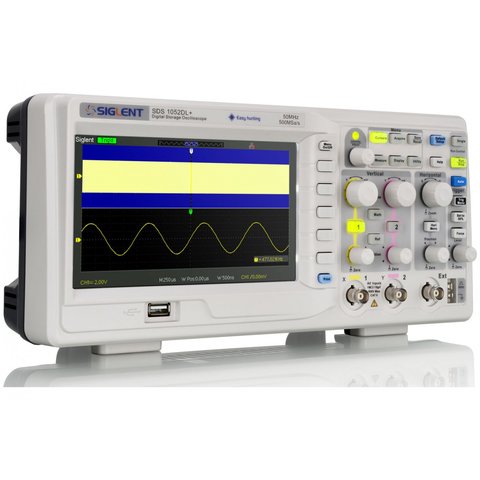

Osciloscopio digital SIGLENT SDS1052DL+ es un osciloscopio digital de dos canales con el ancho de banda 50 MHz. Equipado con pantalla LCD a color de 7" que garantiza visualización clara y nítida de oscilogramas, mientras los botones con iluminación brindan comodidad en el uso. SIGLENT SDS1052DL+ posee una interfaz multilingüe y función de ayudas en línea.
Osciloscopio digital SIGLENT SDS1052DL+ es una herramienta destinada para realizar pruebas industriales, mantenimiento de equipos en función, chequeo de circuitos electrónicos, investigaciones y tareas educativas.
Particularidades
- Ancho de banda: 50 MHz
- Número de canales: 2 + 1 canal externo
- Frecuencia de muestreo en tiempo real: 500 MSa/s
- Frecuencia de muestreo en tiempo equivalente: 50 GSa/s
- Memoria: 32 K
- Sensibilidad vertical: 2 mV/div – 10 V/div
- Modos de disparo: Edge, Pulse, Slope, Video and Alternate

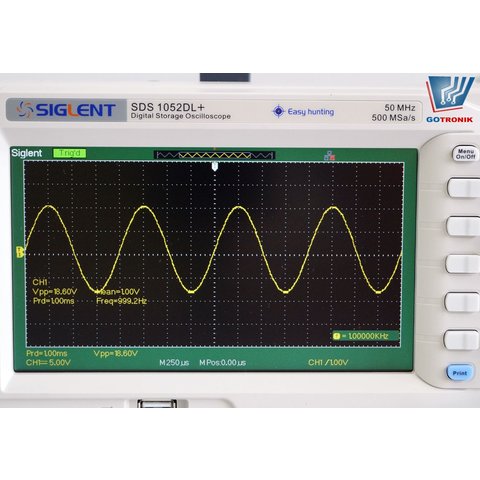

- Pantalla LCD TFT a color de 7"
- Botones con iluminación
- Filtro digital especial y función de grabación de datos
- Interfaces: USB host, USB device, LAN
- Función Pass/Fail
- Interfaz multilingüe (12 idiomas)
- Ayudas en línea
- Diseño compacto y liviano
Datos técnicos
| Modelo | SDS1052DL+ | SDS1072CML+ | SDS1102CML+ | SDS1152CML+ |
|---|---|---|---|---|
| Ancho de banda | 50 MHz | 70 MHz | 100 MHz | 150 MHz |
| Canales | 2 + 1 ext. | |||
| Frecuencia de muestreo en tiempo real | 500 MSa/s (un canal) 250 MSa/s (dos canales) |
1 GSa/s (un canal) 500 MSa/s (dos canales) |
||
| Frecuencia de muestreo en tiempo equivalente | 50 GSa/s | |||
| Memoria | 32 Kpts | 2 Mpts | ||
| Sensibilidad vertical | 2 mV/div – 10 V/div | |||
| Resolución vertical | 8 bits | |||
| Tiempo de subida | ≤7 ns | |||
| Rango de base de tiempo | 10 ns/div – 50 s/div | |||
| Impedancia de entrada | 1 MΩ || 17 pF | |||
| Mediciones con el cursor | Manuales, Rastreo, Automáticas | |||
| Funciones matemáticas | Suma, resta, multiplicación, división, FFT | |||
| Modos de disparo | Edge, Pulse, Video, Slope, Alternate | |||
| Entrada | DC, AC, GND | |||
| Datos generales | ||||
| Pantalla | TFT LCD a color de 7" (800×480) | |||

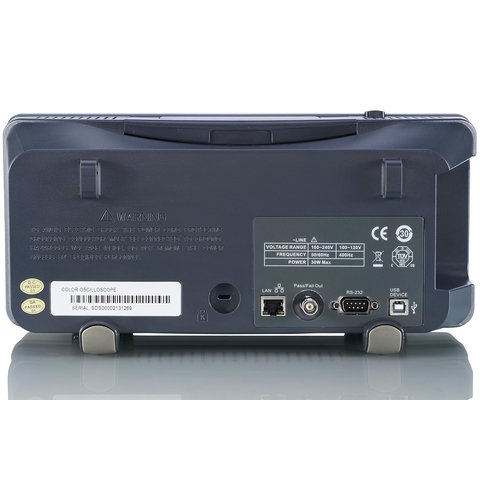

| Interfaz | USB host, USB device, LAN, P/F output | |||
| Alimentación | AC 100 ~ 240 V, 47 ~ 440 Hz, 50 VA Max | |||
| Voltaje de entrada máximo | 1 MΩ 17 pF 400 V (DC + PK-PK) CATI, CATII | |||
| Dimensiones | 305 × 133 × 154 mm | |||
| Peso | 2,5 kg | |||
Video
Revista en video de la serie de osciloscopios digitales SIGLENT SDS1000.
¡Para ver más videos interesantes visite nuestra sección Videos!
Información Adicional
Descargar Ficha de datos para SIGLENT SDS1052DL+ (en inglés).
Manual de usuario
Descargar manual de usuario para SIGLENT SDS1052DL+ .

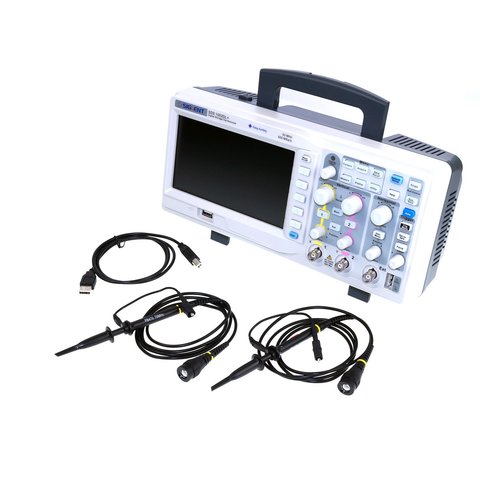

Contenido del paquete
- Osciloscopio digital SDS1052DL+ — 1 ud.
- Sondas de prueba — 1 par
- Cable de alimentación — 1 ud.
- CD con software — 1 ud.
- Cable USB — 1 ud.
- Manual de usuario — 1 ud.
