Información general
7 kg 110, 220 V Garantía: 36 meses
Osciloscopio digital de sobremesa de cuatro canales con ancho de banda 70 MHz, frecuencia de muestreo en tiempo real 2 GSa/s (un canal), frecuencia de muestreo en tiempo equivalente 50 GSa/s y capacidad de memoria 24K. Leer más
Descontinuado
Descripción

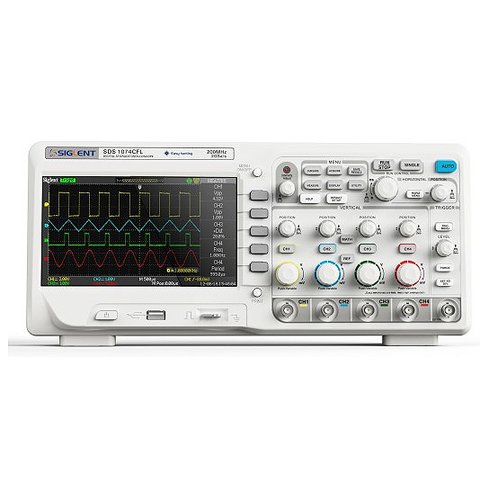

SIGLENT SDS1074CFL es un osciloscopio digital de sobremesa de cuatro canales con el ancho de banda 70 MHz, equipado con pantalla LCD TFT a color de 7 pulgadas y botones con iluminación. Memoria de 24 kB permite almacenar hasta 20 oscilogramas y 20 ajustes. Además, SIGLENT SDS1074CFL tiene la interfaz de usuario multilingüe y función de ayudas en línea.
Osciloscopio digital SIGLENT SDS1074CFL es un excelente equipo diseñado para mediciones industriales, investigaciones, desarrollo y chequeo de circuitos eléctricos, fines educativos y otras aplicaciones.
Particularidades
- Ancho de banda: 70 MHz.
- Número de canales: 4 + 1 canal para disparo externo.
- Frecuencia de muestreo en tiempo real: 2 Gsa/s (un canal).
- Frecuencia de muestreo en tiempo equivalente: 50 Gsa/s.
- Capacidfd de memoria: 24 kB.
- Sensibilidad vertical: 2 mV/div – 5 V/div.
- Filtro digital especial y modo de trazador.
- Modos de disparo: Edge, Pulse, Video, Slope, Alternate.
- Pantalla LCD TFT a color de 7".
- Interfaz: USB Host, USB Device, RS-232.
- Función Pass/Fail.
- Interfaz de usuario multilingüe (12 idiomas): inglés, francés, español, portugués, alemán, italiano, ruso, árabe, japonés, coreano, chino simplificado, chino tradicional.
- Función de ayudas en línea.
- Estándares de seguridad: EMC: EN61326; LVD: EN61010-1.
- Diseño compacto.
Datos técnicos
| Ancho de banda | 70 MHz | |
| Canales | 4 + 1 disparo externo | |
| Frecuencia de muestreo en tiempo real | 2 Gsa/s (un canal) 1 Gsa/s (dos canales) |
|
| Frecuencia de muestreo en tiempo equivalente | 50 Gsa/s | |
| Capacidad de memoria | 24 kB | |
| Sensibilidad vertical | 2 mV/div – 5 V/div | Resolución vertical | 8 bit |
| Tiempo de subida | < 1,7 ns | |
| Diapasón de base de tiempo | 2,5 ns/div – 50 s/div | |
| Impedancia de entrada | 1 MΩ || 13 pF, 50 Ω | |
| Mediciones por cursor | Manual, rastreo, mediciones automáticas | |
| Funciones matemáticas | Suma, resta, multiplicación, división, FFT | |
| Modos de disparo | Edge, Pulse, Video, Slope, Alternate | |
| Almacenamiento de oscilogramas | Memoria interna: 20 oscilogramas y 20 ajustes (almacenamiento/reproducción), 4 oscilogramas de referencia Memoria externa (USB): BMP, CSV, oscilogramas y ajustes |
|
| Entrada | DC, AC, GND | |
| Datos generales | ||
|---|---|---|
| Pantalla | 7" (178 mm) LCD TFT a color (480 × 234) | |
| Interfaz | USB Host, USB Device, RS-232, P/F | |
| Alimentación | 100 – 240 V AC, 45 Hz – 440 Hz, 50 VA max | |
| Voltaje máximo de entrada | 400 V (Vpp) | |
| Peso | 4,5 kg | |
| Dimensiones | 358 × 156 × 118 mm | |
Información Adicional
Descargar Ficha de datos de SIGLENT SDS1074CFL (en inglés).
Video
Contenido del paquete
- Osciloscopio digital (1 ud.)
- Sondas (1:1, 10:1) Problex (4 uds.)
- Cable de alimentación (1 ud.)
- Cable USB (1 ud.)
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
