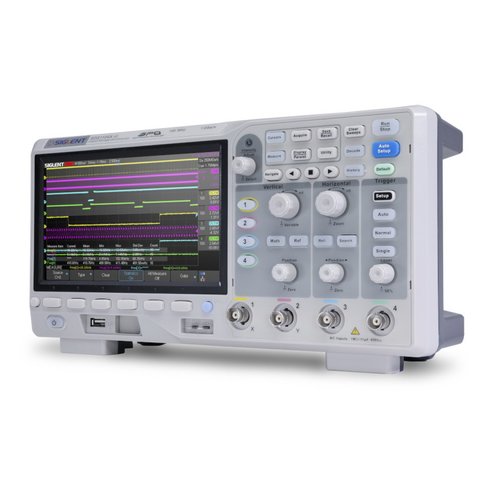

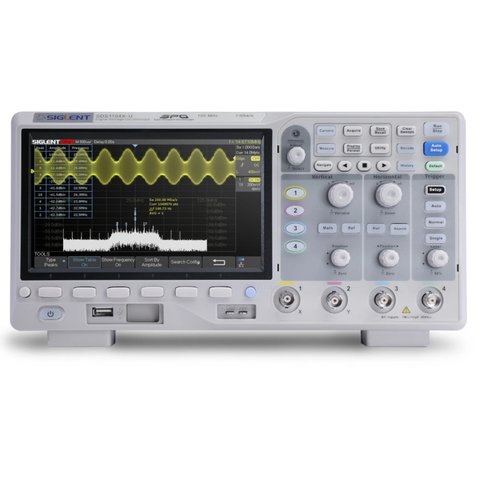

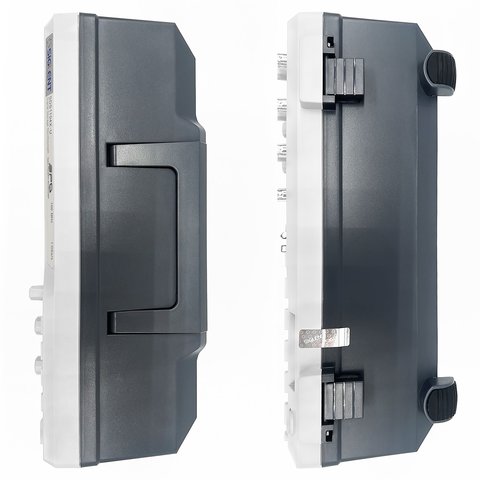

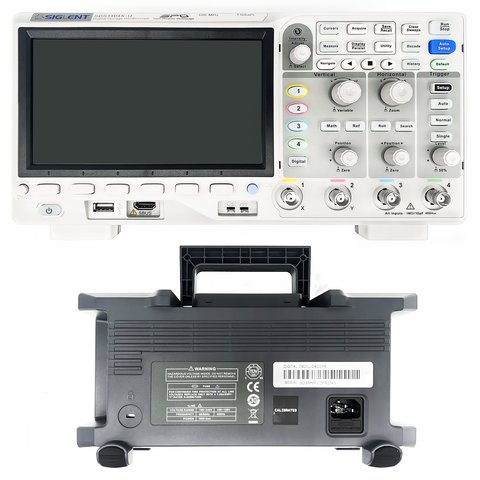

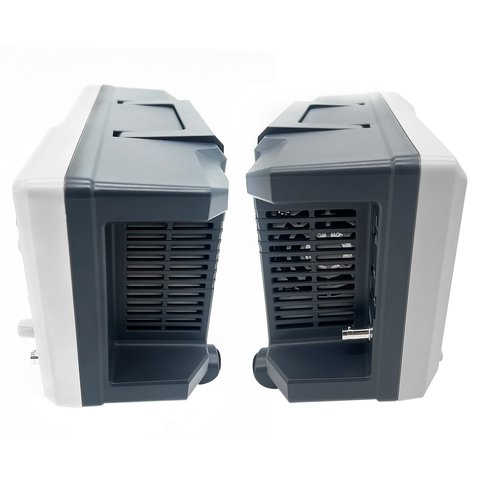

Osciloscopio digital SIGLENT SDS1104X-U
Información general

También le podrían interesar
Descripción
SIGLENT SDS1104X-U es un osciloscopio digital de 4 canales con el ancho de banda 100 MHz, frecuencia de muestreo en tiempo real 1 GSa/s y memoria 14 MB. En el osciloscopio se utiliza tecnología de nueva generación SPO (Super Phosphor Oscilloscope), que garantiza exactitud de señal y buen rendimiento. Provisto de un nuevo sistema de disparo digital que asegura alta sensibilidad y baja inestabilidad. Velocidad de captura de oscilogramas - hasta 400 000 oscilogramas/seg en el modo secuencial. Soporta 256 niveles de intensidad de oscilogramas y gradiente térmico.
SIGLENT SDS1104X-U soporta varios modos de disparo, incluyendo el disparo por el bus en serie. Función de transformada rápida de Fourier permite procesar hasta 128 miles de puntos. Equipado con un coprocesador que permite realizar mediciones de manera rápida y precisa. Soporta funciones de búsqueda y navegación.
Particularidades
- Ancho de banda: 100 MHz.
- Frecuencia de muestreo en tiempo real: 1 GSa/s.
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope):
- velocidad de captura de oscilogramas hasta 100,000 wfm/s (modo normal) y 400,000 wfm/s (modo secuencial);
- soporta 256 niveles de intensidad de oscilogramas y gradiente térmico;
- memoria 14 MB;
- sistema digital de disparo.
- Disparo inteligente: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
- Disparo por el bus en serie y decodificación (estándar) - protocolos soportados: IIC, SPI, UART, CAN, LIN.
- Disparo por video, soporta HDTV.
- 10 tipos de combinaciones abreviadas de un solo botón, soporta funciones: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print.
- Modo de segmentación de memoria que permite dividir la memoria máxima en múltiples segmentos (hasta 80,000) dependiendo de las condiciones de disparo, ajustadas por el usuario.
- Función de grabación de historial (máximo 80,000 fotorgamas).
- Mediciones automáticas de 38 parámetros, cálculos estadísticos, operaciones lógicas, matemáticas, mediciones relativas, mediciones con zoom.
- Función de transformada rápida de Fourier permite procesar hasta 128 miles de puntos, soporta picos y marcadores.
- Funciones matemáticas disponibles: FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada.
- Función de borrado completo.
- Función Pass/Fail.
- Búsqueda y navegación.
- Large 7-inch TFT LCD with 800 × 480 resolution.
- Interfaces: USB Host, USB Device (USB TMC), LAN, Pass / Fail, Trigger Out.
- Soporta comandos de control remoto SCPI.
- VXI 11+SCPI, Telnet (puerto 5024) +SCPI y enchufe (puerto 5025) + programación SCPI mediante LAN.
- Interfaz multilingüe y ayudas en línea.
Video
Datos técnicos
Ancho de banda | 100 MHz |
Canales | 4 |
Base de tiempo | de 2 ns/div a 100 s/div |
Frecuencia de muestreo | 1 GSa/s (un canal), 500 MSa/s (dos canales), 250 MSa/s (cuatro canales) |
Sensibilidad vertical | de 1 mV/div a 10 V/div |
Resolución vertical | 8 bit |
Memoria (máx.) | 14 MB |
Velocidad de captura de oscilogramas (máx.) | 100,000 wfm/s (modo ormal), 400,000 wfm/s (modo secuencial) |
Tipos de disparo | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
Disparo serial y decodificación (estándar) | IIC, SPI, UART, CAN, LIN |
Funciones matemáticas | FFT, suma, resta, multiplicación, división, integración, diferenciación, raíz cuadrada |
FFT | 128 kpts |
Historial | máx. 80.000 capturas |

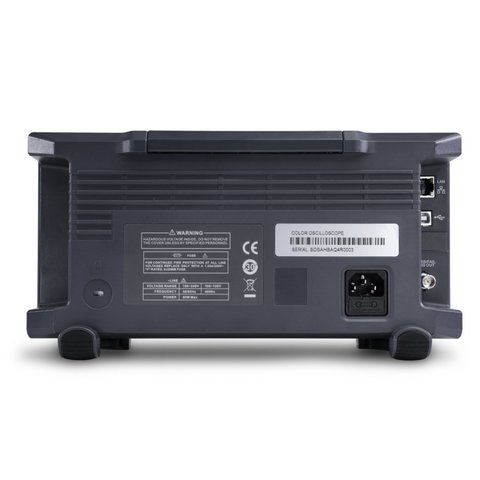

Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out |
Sondas | 4 sondas pasivas PP510 |
Pantalla | TFT-LCD de 7" (800×480) |
Voltaje de entrada | 100~240 Vrms 50/60 Hz 100~120 Vrms 400 Hz |
Potencia | max. 50 W |
Peso | Neto: 2.6 kg; bruto: 3.8 kg |
Dimensiones | 312 × 132.6 × 151 mm |
Manual de usuario
Descargar Manual de usuario para SIGLENT SDS1104X-U.

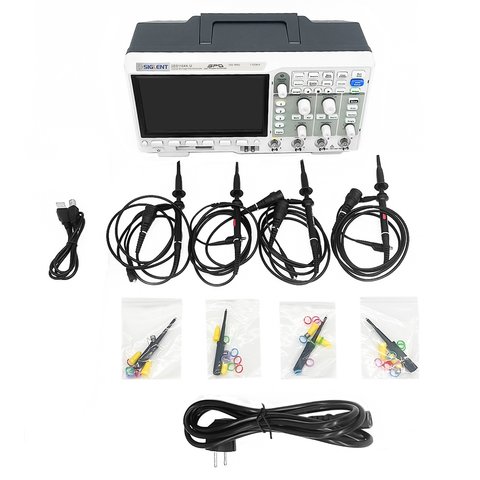

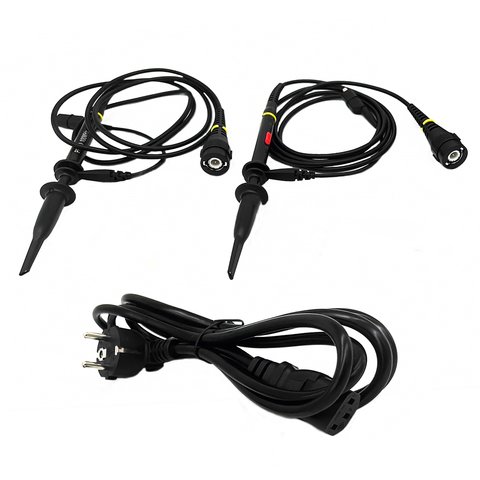

Contenido del paquete
- Osciloscopio digital SIGLENT SDS1104X-U — 1 ud.

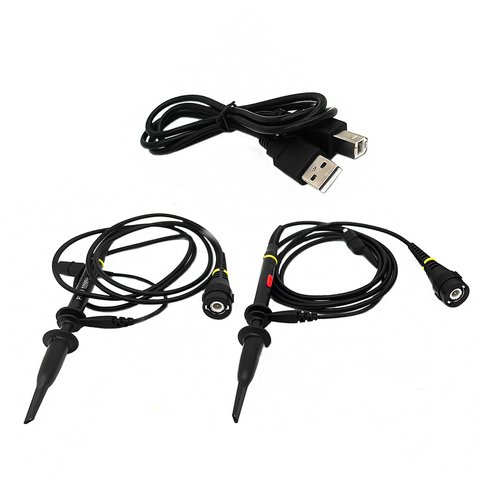

- Cable USB — 1 ud.
- Guía rápida — 1 ud.
- Sondas pasivas — 4 uds.
- Cable eléctrico — 1 ud.
- Certificado — 1 ud.
- Software CD — 1 pc.
