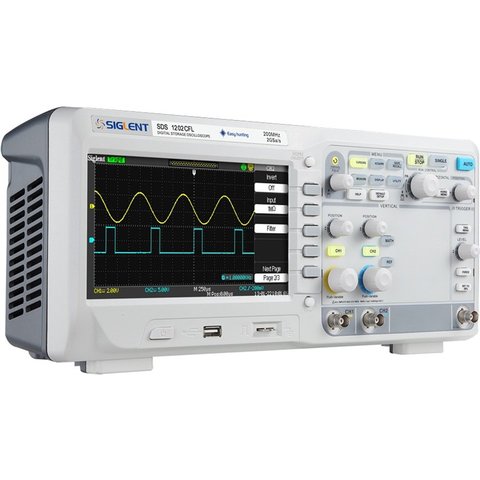

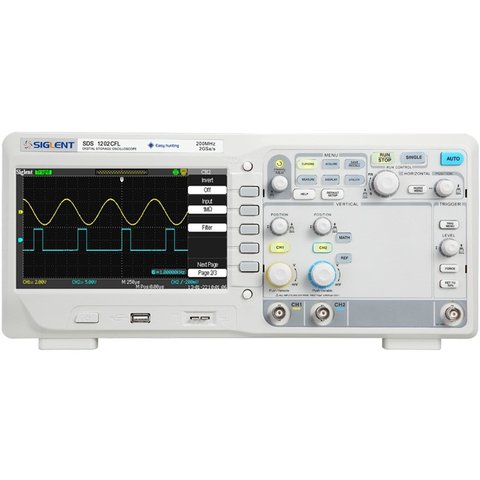

Osciloscopio digital SIGLENT SDS1202CFL
Código: 836641
6 kg 110, 220 V Garantía: 24 meses
Osciloscopio digital de 2 canales con el ancho de banda 200 MHz, frecuencia de muestreo en tiempo real 2 GSa/s y 50 GSa/s en tiempo equivalente, memoria 24K. Leer más
También le podrían interesar
SIGLENT SDS1202CFL es un osciloscopio de sobremesa compacto de 2 canales con el ancho de banda 200 MHz, equipado con pantalla LCD TFT a color de 7".
Osciloscopio digital SIGLENT SDS1202CFL es un aparato diseñado para realizar mantenimiento de equipos en función, pruebas industriales, chequeo de circuitos electrónicos, investigaciones y tareas educativas.
Particularidades
- Ancho de banda: 200 MHz.
- Número de canales: 2 + 1 canal para disparo externo.
- Frecuencia de muestreo en tiempo real: 2 GSa/s.
- Frecuencia de muestreo en tiempo equivalente: 50 GSa/s.
- Memoria: 24 K.
- Sensibilidad vertical: 2 mV/div – 5 V/div.
- Filtro digital y modo de grabación.
- Diferentes modos de disparo: Edge, Pulse, Video, Slope, Alternate.
- Pantalla LCD TFT a color de 7".
- Interface: USB Host, USB Device, RS-232.
- Función Pass/Fail.
- Interface multilingüe (12 idiomas): inglés, francés, español, portugués, alemán, italiano, ruso, árabe, japonés, coreano, chino simplificado, chino tradicional.
- Ayudas en línea.
- Estándares de seguridad: EMC: EN61326; LVD: EN61010-1.
- Diseño compacto para ahorrar el espacio sobre la mesa.
Especificaciones técnicas
Ancho de banda | 200 MHz | |
Número de canales | 2 + 1 disp. ext. | |
Frecuencia de muestreo en tiempo real | 2 GSa/s (un canal) | |
Frecuencia de muestreo en tiempo equivalente | 50 GSa/s | |
Memoria | 24 K | |
Sensibilidad vertical | 2 mV/div – 5 V/div | Resolución vertical | 8 bit |
Tiempo de subida | < 1,2 ns | |
Base de tiempo (barrido) | 2,5 ns/div – 50 s/div | |
Impedancia de entrada | 1 MΩ || 13 pF, 50 Ω | |
Mediciones por cursor | manual, seguimiento, automáticas | |
Funciones matemáticas | suma, resta, multiplicación, división, FFT | |
Modos de disparo | Edge, Pulse, Video, Slope, Alternate | |
Almacenamiento de oscilogramas | Memoria interna: 20 configuraciones + 20 oscilogramas (almacenamiento/reproducción), 4 oscilogramas de referencia Memoria externa (USB): BMP, CSV, oscilogramas y configuraciones |
|
Entrada | DC, AC, GND | |
Datos técnicos | ||
---|---|---|
Pantalla | 7" (178 mm) LCD TFT a color (480 × 234) | |
Interface | USB Host, USB Device, RS-232, P/F | |
Alimentación | 100 – 240 V AC, 45 Hz – 440 Hz, 50 VA (máx.) | |
Voltaje de entrada máximo | 400 V (Vpico-pico) | |
Peso | 4,5 kg | |
Dimensiones | 358 × 156 × 118 mm |
Información Adicional
Descargar Ficha de datos de SIGLENT SDS1202CFL (en inglés).
Video
¡Visite nuestra seccion Videos – alla usted encontrara mas videos interesantes!
Osciloscopio digital SIGLENT SDS1202CFL – Contenido del paquete
- Osciloscopio digital (1 ud.)
- Sonda (1:1, 10:1) Problex (1 ud.)
- Cable de alimentación (1 ud.)
- Cable USB (1 ud.)
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
