Osciloscopio digital SIGLENT SDS2204X Plus
Información general

También le podrían interesar
Descripción
SIGLENT SDS2204X Plus es un osciloscopio de fósforo digital de 4 canales con el ancho de banda 200 MHz, frecuencia de muestreo 2 Gsa/s, memoria de 200 MB, pantalla de 10.1 pulgadas.
En Siglent SDS2204X Plus se utiliza la tecnología de osciloscopios de fósforo de nueva generación (SPO). Velocidad máxima de registro de oscilogramas – 120 000 osc/s (modo estándar) y 500 000 osc/s (modo secuencial). Pantalla de dispositivo posee 256 niveles de gradación digital y visualización de temepratura de color. El aparato está provisto del novedoso sistema de disparo digital de alta sensibilidad con nivel bajo de ruidos del fondo.
Particularidades
- Nueva generación de osciloscopios de fósforo (SPO - Super Phosphor Oscilloscope).
- Velocidad de registro de oscilogramas: 120 000 osc/s en el modo estándar y hasta 500 000 osc/s en el modo secuencial.
- 256 niveles de gradación digital y visualización de temepratura de color.
- Sistema de disparo digital.
- Disparo inteligente: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (soporta HDTV).
- Disparo y decodificación por el bus serial, soporta protocolos l2C, SPI, UART, CAN, LIN (estándar) y CAN FD, FlexRay, l2S, MIL-STD- 1553B (opcional).
- Nivel bajo de ruidos del fondo: de 0,5 mV/div a 10 V/div de escala de voltaje.
- Modo de segmentación de memoria (secuencial) que divide grabación máxima en varios segmentos (hasta 90 000) de conformidad con las condiciones de disparo fijadas por el usuario.
- Función de grabación de formas de onda (ocsilogramas) en el registro (longitud de registro máx. – 90 000 capturas).
- 50+ tipos de mediciones automáticas, soporta cómputo de estadísticas con histograma.
- Herramientas de procesamiento y análisis de datos: Search, Navigate, Mask Test, Bode plot, Power Analysis (opcional) y Counter.
- Funciones matemáticas (FFT, +, -, ×, ÷, d/dt, ∫dt, √, promedio, ERES y editor de fórmulas).
- Varias interfaces: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
- Puertos USB para el ratón y teclado externo.
- Servidor web integrado soporta control remoto mediante el puerto LAN.
- Posibilidad de conectar el generador de señales, módulo de analizador lógico e instalar el software que permite analizar pulsaciones y revisar calidad de corriente eléctrica (opcional).
Especificaciones técnicas
SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus | |
---|---|---|---|---|
Ancho de banda | 100 MHz | 100 MHz | 200 MHz | 350 MHz |
Canales | 2 + 1 externo | 4 + 1 externo | 4 + 1 externo | 4 + 1 externo |
Frecuencia de muestreo | 2 Gsa/s (2 canales), 1 Gsa/s (4 canales) | |||
Memoria máx. | 200 MB (2 canales), 100 MB (4 canales) | |||
Velocidad de registro de oscilogramas | 120 000 osc/s (modo estándar), 500 000 osc/s (modo secuencial) | |||
Tipos de disparo | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video and Serial | |||
Resolución vertical | 8 bit, modo 10 bit (con el ancho de banda 100 MHz) | |||
Disparo en serie y decodificación | estándar: I2C, SPI, UART, CAN, LIN opcional: CAN FD, FlexRay, I2C, MIL-STD-1553B |
|||
Operaciones matemáticas | 2 indicadores FFT 2 mil puntos, +, -, ×, ÷, d/dt, ∫dt, √, promedio, ERES y editor de fórmulas |
|||
Mediciones automáticas | más de 50 | |||
Interfaces | USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL) | |||
Pantalla | LCD TFT táctil de 10,1", 1024 × 600 | |||
Dimensiones | 352 × 224 × 111 mm | |||
Peso | neto: 3,3 kg bruto: 4,8 kg |
Video
Manual de usuario
Descargar manual de usuario para SIGLENT SDS2204X Plus (en inglés).
Información adicional
Descargar ficha de datos para SIGLENT SDS2204X Plus (en inglés).

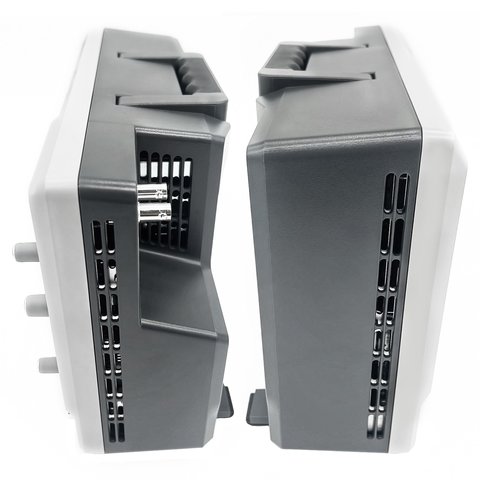

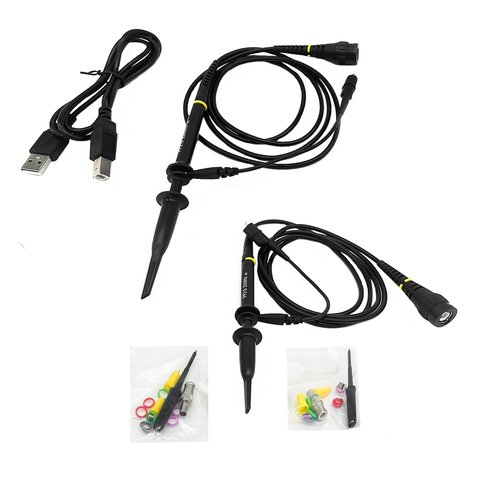

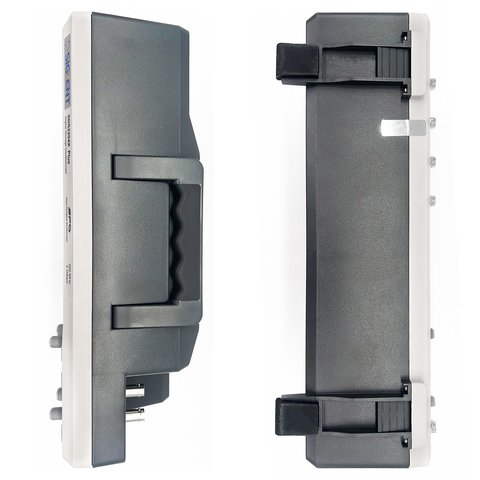

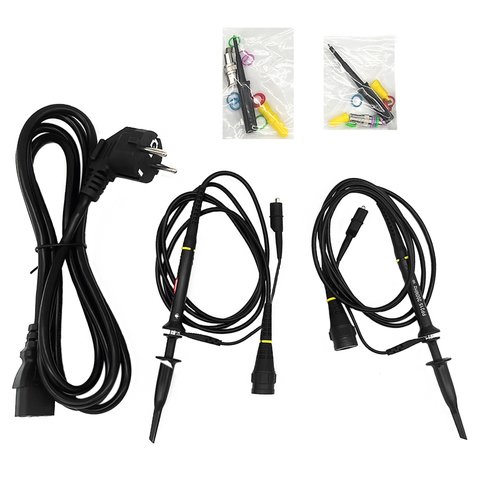

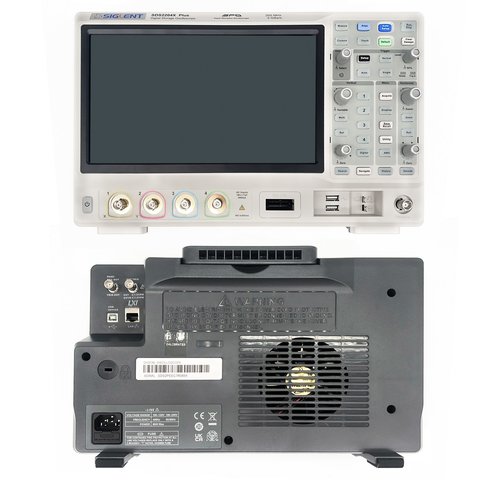

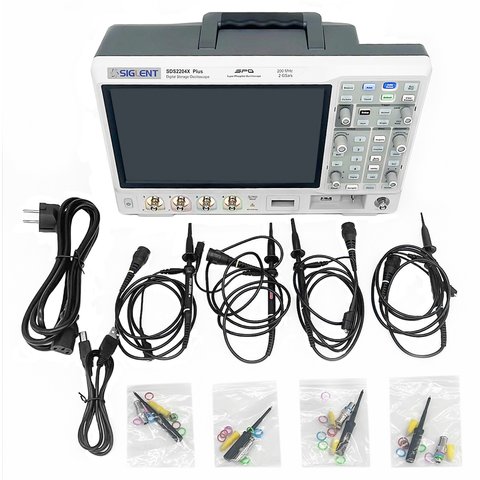

Contenido del paquete
- osciloscopio de fósforo digital SIGLENT SDS2204X Plus — 1 ud.
- Cable USB — 1 ud.
- Sonda pasiva — 4 uds.
- Cable de alimentación — 1 ud.
- CD de software — 1 ud.
- Manual de usuario — 1 ud.
