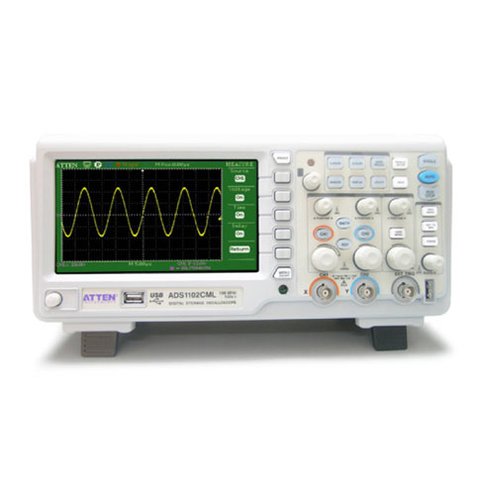

Osciloscopio digital ATTEN ADS1102CM

Código: 818653
Osciloscopio digital ATTEN ADS1102CM
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 520.00

Información general

Osciloscopio digital ATTEN ADS1102CM
5 kg 110, 220 V Garantía: 24 meses
Osciloscopio de 2 canales. Ancho de banda 100 MHz. Frecuencia de muestreo 1 GS/s. Memoria 40Kpts/2Mpts. Leer más
USD 520.00
Ahorrar con mayoreo
USD 520.00
No es posible calcular el coste de envío

Descripción

ATTEN ADS1102CM es un oscilógrafo con varias funciones avanzadas. Tiene 2 canales, ancho de banda 100 MHz, frecuencia de muestreo 1 GSa/s y 2Mpts de memoria.

Funciones

  • Frecuencia de muestreo 1GSa/s y frecuencia de muestreo equivalente 50 GSa/s
  • 2 canales
  • 5.7" Color LCD
  • Interface en 12 idiomas (chino simplificado y tradiciona, inglés, árabe, francés, alemán, ruso, español, portugués, japonés, coreano)
  • Memoria : 40Kpts/2Mpts
  • Modos de disparo: edge, ancho de pulso, video, slope, alternative
  • Funciones de filtro digital y autoregistrador
  • Modo "Bien/mal"
  • 32 parámetros
  • Función de automedición.
  • Función de grabación / reproducción: ajustes, formas de onda, archivo CSV, imagen
  • Sistema de ayuda online multilingüe
  • Ajustable intensidad de forma de onda
  • Easyscope Software
  • Standard Configuration Port:
    • USB host: soporta las funciones de almacenamiento y reproducción en el disco USB, y las actualizaciones del software;
    • USB: soporta las impresoras compatibles con PictBridge y el manejo con ayuda del PC;
    • Interface RS-232 y salida para el modo "Bien/mal".

Caracterísiticas comparativas de osciloscopios digitales ATTEN serie ADS1000CM/C

Modelo ADS1152CM ADS1102CM ADS1062CM ADS1042CM ADS1022C
Ancho de banda 150 MHz 100 MHz 60 MHz 40 MHz 25 MHz
Frecuencia de muestreo 1 GSa/s 500MSa/s
Muestreo en tiempo equivalente 50 GSa/s
Memoria Single Channel: 40Kpts/2Mpts; Canales dobles: 20Kpts/1Mpts 4Kpts
Tiempo de subida <2.3ns <3.5ns <5.8ns   <14ns
Impedancia de entrada 1MΩ || 13pF
Diapasón Sec/div 2.5ns/div-50s/div 5ns/div-50s/div   25ns/div-50s/div
Scan: 100ms-50s/div
Pantalla Color LCD (320×234)5.7" LCD

Especificaciones técnicas del osciloscopio digital ATTEN ADS1102CM

Entrada
Entradas AC, DC, GND
Impedancia de entrada DC: 1MΩ ± 2% || 17pF ± 3pF
AC: 1.2 MΩ ± 2% || 17pF ± 3pF, < =100mV/div
1.0 MΩ ± 2% || 17pF ± 3pF, >100mV/div
Voltaje máx. de entrada ± 400V PK-PK CATI
Aislamiento entre canales
(Both channels in same V/div setting) 		> 100:1 at 50 MHz
Atenuador 1X, 10X
Atenuador 1X, 10X, 100X, 1000X
Sistema Horizontal
Muestreo en el tiempo real 2CH: 500MSa/s
Muestreo en el tiempo equivalente 50GSa/s
Modos de medición main, window, window zoom, scan, x-y
Timebase Accuracy ±100ppm con intérvalo 10 ms
Ventana de tiempo 12 Divisiones
Diapasón de escaneo horizontal 2.5ns/div-50 s/div
Scan: 100 ms/div-50 s/div (1-2.5-5 sequence)
Sistema Vertical
Sensibilidad vertical 2 mV-10 V/div en la entrada BNC (1-2-5 order)
Channel voltage offset range 2 mV-200mV: ±1.6V
206mV-10V: ± 40V in Fixed Gain Ranges & Variable Gain Ranges
Resolución vertical 8 bit
Canales 2
Ancho de banda analógico (BNC) 100 MHz
Regularidad del ancho de banda DC-10% del preajustado BW: ±1dB
10%-50% del preajustado BW: ±2dB
50%-100% del preajustado BW: ±3dB
Límite inferior de frecuencia (AC -3dB) ≤ 10Hz (en la entrada BNC)
Ruído: Pk-Pk para grabar 3K ≤ 0.6Div for average of 10Pk-Pk readings in fixed gain settings.
< = 0.7 Div for average of 10 Pk-Pk readings, Variable gain settings
SFDR incluídos harmónicos ≥ 40dB
Precisión de DC Gain < ± 3.0%: 5mV/div to 5V/div in Fixed Gain Ranges
< ± 4.0%: typical for 2mV/div and Variable Gain Ranges
Precisión de medición DC :
All Gain settings ≤100mV/div 		± [3%X (|reading|+|offset|) +1% of |offset| +0.2div+2mV]
+0.2div+2mV]
Precisión de medición DC:
All Gain settings>100mV/div		 ± [3%X (|reading|+|offset|) +1% of |offset| +0.2div+100mV]
Tiempo de subida,
Típico (usando impulsos 500ps) 		<3.5ns
Operaciones matemáticas +,-, *,FFT
FFT Window mode: Hanning, Hamming, Blackman, Rectangular
Limitador de ancho de banda 20MHz ± 40% Typical (Note: BW limited below 20MHz ± 40% when using probe X1)
Sistema de disparo
Tipos de disparo Edge, Pulse Width, Video, Slope, Alternative
Modos de disparo Auto, Normal, Single
Recursos de disparo Ch1-2, EXT, EXT/5, AC Line
Conexiones de disparo AC, DC, LF rej, HF rej
Diapasón del nivel de disparo CH1, CH2: ±6divisiones desde el centro de la pantalla
EXT: ±1.2V
EXT/5: ± 6V
Precisión del nivel de disparo (típico) aplicable para la señal de subida y bajada  ≥ 20ns Internal: ±(0.2 div×V/div)( within ± 4 divisiones desde el centro de la pantalla)
EXT: ±(6% de ajustes + 40 mV)
EXT/5: ±(6% de ajustes + 200 mV)
Edge Trigger Edge type: Rising, Falling, Rising and Falling
Pulse Width Trigger Trigger Modes: (>,<,=) Positive Pulse Width, (>,<,=)Negative Pulse Width Pulse Width Range: 20ns-10s
Video Trigger Formatos de la señal: PAL/SECAM, NTSC
Trigger condition: odd field, even field, all lines, line Num
Slope Trigger (>,<,=) Positive slope, (>,<,=)Negative Slope
Time: 20ns-10s
Alternative Trigger CH1 trigger type: Edge, Pulse, Video, Slope
CH2 trigger type: Edge, Pulse, Video, Slope
Funciones del  Panel de Control
Autoajuste Ajuste automático del sistema Vertical, Horizontal y del sistema de disparo
Almacenamiento y reproducción Soporta 2 grupos de formas de onda, 20 ajustes, 20 formas de onda
Función de almacenamiento y reproducción, USB flash driver
Frecuencímetro
Resolución de lectura 6 Bytes
Precisión ± 0.01%
Rango DC Couple, 10Hz en el ancho de banda MAX
Tipos de la señal Satisfying all Trigger signal (Except Pulse width trigger and Video Trigger)
Acquisition System
Tipos de muestreo Tiempo real, tiempo equivalente
Memoria Tipo de canal Frecuencia de muestreo Memoria corta Memoria larga
Canal singular 1GS/s 40kpts No Support
Canal singular 500 MSa/s o más bajo 20kpts 20 Kpts 2 Mpts
Canales dobles 500 MSa/s o más bajo 20kpts 20 Kpts 1 Mpts
Modo de muestreo Sample, Peak Measure, Average
Valores promedios 4,16,32,64,128,256
Sistema de medición
Automedición
 Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF
Mediciones del cursor Modo manual, Modo Track y Modo Auto
Display
Tipo de pantalla Color TFT 5.7" (145mm) diagonal LCD
Resolución 320 horizontal por 234 vertical pixels
Colores de la pantalla 64K color
Contraste (estado típico) 150:1
Intensidad de iluminación del fondo (estado típico) 300nit
Diapasón de visualización de ondas 8 x 12 div
Modo de visualización de ondas Point, Vector
Punto, Vector Off, 1 s, 2 s, 5 s, Infinite
Menú del Display 2 s, 5 s, 10 s, 20 s, Infinite
Skin Succinct
Salvapantallas 1min, 2min, 5min, 10min,15min, 30min, 1hour, 2hour, 5hour, off
Waveform Interpolation Sin(x)/x, Linear
Idiomas Inglés, francés, alemán, ruso, español, chino simple, chino tradicional, portugués, japonés, coreano, italiano, árabe
Interface USB Host, USB Device, RS232, Pass/Fail output
Fuente de alimentación
Voltaje de entrada 100-240 VAC, CAT II, Auto selección
Diapasón de frecuencias 45 Hz to 440 Hz
Potencia 50VA Max
Características generales
Dimensiones (L × W × H), mm 305 × 133 × 154
Peso 2.3 kg
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
Reproducción de materiales publicados en la página web gsmserver.es es permitida únicamente con referencia expresa e indicación de enlace para cada segmento de contenido copiado.

Características

Diagonal de pantalla
  • 5.6" pantalla TFT
Cantidad de canales
  • de 2 canales
Capacidad de memoria
  • 2 MB
Banda de frecuencias
  • 100 MHz
Tipo
  • de mesa
Frecuencia de muestreo
  • 1 GS/s
