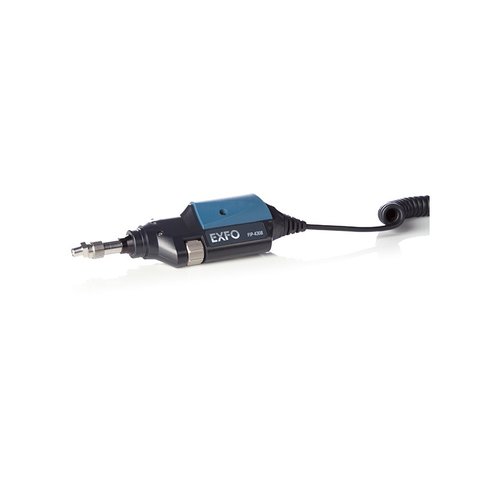

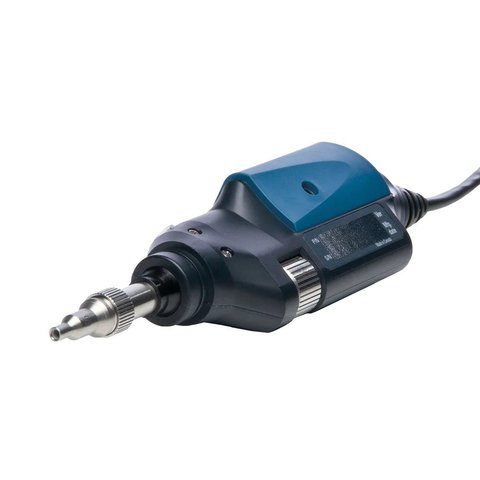

Sonda de inspección de fibra óptica EXFO FIP-430B
Información general
Descripción
EXFO FIP-430B es el modelo más completo de sonda de inspección de fibra óptica con conexión mediante el enchufe USB, perteneciente a la serie popular de sondas FIP-400B. Permite realizar de forma automática inspección integral de calidad y limpieza de conectores ópticos, que directamente influyen en la calidad de una conexión de fibra óptica. Este modelo de sonda posee varias funciones básicas, necesarias para efectuar chequeo automático de cables y paneles de conexión.
Funcionamiento de modelo FIP-430B es completamente automatizado y permite efectuar centrado/enfoque del imagen y realizar análisis automático de resultados de conformidad con los estándares IEC, IPC preestablecidos o configurados por el usuario. Todas las operaciones se ejecutan en un solo paso.
Función de enfoque automático permite realizar chequeo de conectores de forma completamente automática, sin necesidad de cambiar posición de sonda y realizar operaciones manuales.
EXFO FIP-430B garantiza precisión de resultados de evaluación del estado de conectores, permitiendo de esta manera eliminar falsos positivos que pueden ocasionar gastos adicionales a razón de reducción de tolerancia de pérdidas de inserción (IL) y pérdidas de retorno (ORL) en la medida de aumento de velocidad de transmisión de datos en la red.
El aparato, gracias a su sistema de visualización de resultados de chequeo, versatilidad, forma compacta, buena fijación, carcasa resistente, seguridad para los ojos y tres niveles de aumento de imagen, que permiten detectar las más pequeñas impurezas en las partes periféricas del conector óptico, es una herramienta perfecta para los profesionales que trabajan con fibra óptica.
Particularidades
- Procedimiento de chequeo de calidad de conectores en un solo paso;
- Análisis integral del estado de extremos de conectores (IEC, IPC o configurados por el usuario) con ayuda de software ConnectorMax2;
- Indicador LED pass/fail para diagnóstico instantáneo de calidad del conector;
- Calidad óptima de imagen digital con tres niveles de aumento;
- Centrado automático de imagen;
- Modo de captura de imagen;
- Soporta siguientes tipos de pulimento de topes de conectores ópticos: recto (UPC), angular (APC);
- Posibilidad de conectar el aparato a los ordenadores, portátiles, reflectómetros ópticos (OTDR) MaxTester, plataformas de prueba FTB-1, FTB-2 y FTB-4 para visualizar la imagen captada por la sonda;
- Compatible con amplia gama de puntas intercambiables y paneles de conexión.
Especificaciones técnicas
| Resolución | 0.55 μm | ||
| Cámara | 5 megapíxeles, CMOS | ||
| Capacidad de detección visual | < 1 μm | ||
| Campo de visión | 912 × 912 μm (aumento bajo) | ||
| 608 × 608 μm (aumento mediano) | |||
| 304 × 304 μm (aumento alto) | |||
| Fuente de luz | Diodo LED azul | ||
| Método de iluminación | Coaxial | ||
| Aumento digital | 3 niveles | ||
| Enchufe | USB 2.0 Type-C | ||
| Temperatura de trabajo | -10°C – 50°C | ||
| Dimensiones | 47 × 42 × 162 mm | ||
| Peso | 0.3 kg |
Tabla comparativa de características técnicas de sondas de serie FIP-400B
| Característica | |||||
| FIP-410B | FIP-420B | FIP-430B | FIP-425B | FIP-435B | |
|---|---|---|---|---|---|
| Tres niveles de aumento | ✓ | ✓ | ✓ | ✓ | ✓ |
| Captura de imagen | ✓ | ✓ | ✓ | ✓ | ✓ |
| Centrado automático de imagen | ✗ | ✓ | ✓ | ✓ | ✓ |
| Enfoque automático | ✗ | ✗ | ✓ | ✗ | ✓ |
| Análisis automático pass/fail | ✗ | ✓ | ✓ | ✓ | ✓ |
| Indicador LED pass/fail | ✗ | ✓ | ✓ | ✓ | ✓ |
| Conexión mediante Wi-Fi | ✗ | ✗ | ✗ | ✓ | ✓ |
| Escaneo manual de conectores multifibra/MPO | ✓ | ✓ | ✓ | ✓ | ✓ |
| Chequeo automático de conectores multifibra/MPO | ✓ | ✓ | ✓ | ✓ | ✓ |
Contenido del paquete
- Sonda de inspección EXFO FIP-435B — 1 ud.
- Punta FIPT-400-FC-SC para paneles de conexión con férula de 2,5 mm (FC, SC) con pulimento UPC (en calidad de alternativa — punta para paneles de conexión SC con pulimento APC) — 1 ud.
- Punta universal FIPT-400-U25M para cables de conexión con férula de 2,5 mm (FC, SC, ST, etc.) con pulimento UPC (en calidad de alternativa — punta universal para cables de conexión con férula de 2,5 mm y pulimento APC) — 1 ud.
- Caperuza de protección de plástico para la sonda GP-2175 — 1 ud.
- Casillero de plástico para las puntas FIPT-BOX — 1 ud.
- Funda de transporte GP-3108 — 1 ud.
- CD con software ConnectorMax2 — 1 ud.
- Guía rápida — 1 ud.
