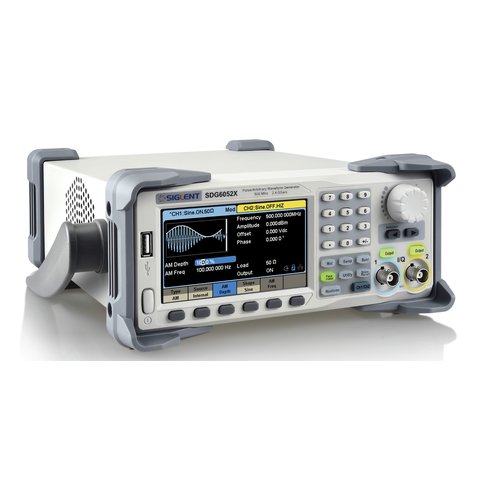

Generador de funciones arbitrarias SIGLENT SDG6022X
Información general

Descripción
Generador de funciones arbitrarias SIGLENT SDG6022X es un aparato diseñado para generar las señales de alta precisión. Ancho de banda 200 MHz, frecuencia de muestreo 2.4 GSa/s, resolución vertical 16 bit. Funcionamiento de aparatos de esta serie está basado en las tecnologías originales TrueArb & EasyPulse, que permiten solucionar las fallas inherentes a los generadores tradicionales DDS durante generación de señales arbitrarias, rectangulares y pulsaciones. Además, es un equipo polifuncional que permite generar ruidos, señales con desplazamiento al 90 grados y diagramas PRBS. Todas estas funciones permiten generar señales de alta precisión con el mínimo de distorsiones, correspondientes a las demandas crecientes de aplicaciones complejas.
Particularidades
- Amplitud máxima de salida 20 Vpp, señal de salida de alta precisión con el rango dinámico 80 dB.
- Sistema de muestreo de alto rendimiento con frecuencia 2,4 GSa/s y resolución vertical 16 bit.
- Generador de funciones arbitrarias polifuncional capaz de satisfacer amplia gama de demandas de usuarios.
- Funciones Sweep y Burst.
- Función Harmonics.
- Función de consolidación de oscilogramas.
- Funciones de acoplamiento de canales, reproducción y seguimiento.
- 196 señales arbitrarias integradas.
- Frecuencímetro de alta precisión.
- Interfaces estándares USB Host, USB Device (USBTMC), LAN (VXI-11, Socket, Telnet).
Interfaz opcional: GPIB. - Pantalla táctil de 4.3”.
Datos técnicos (cuadro comparativo)
SDG6022X | SDG6032X | SDG6052X | |
---|---|---|---|
Ancho de banda | 200 MHz | 350 MHz | 500 MHz |
Número de canales | 2 | ||
Frecuencia de muestreo | 2,4 GSa/s (interpolación 2X) | ||
Resolución vertical | 16 bit | ||
Longitud de señal arbitraria | 2 ~ 20 MB | ||
Frecuencímetro | hasta 400 MHz | ||
Amplitud máxima | 20 Vpp < 40 MHz | ||

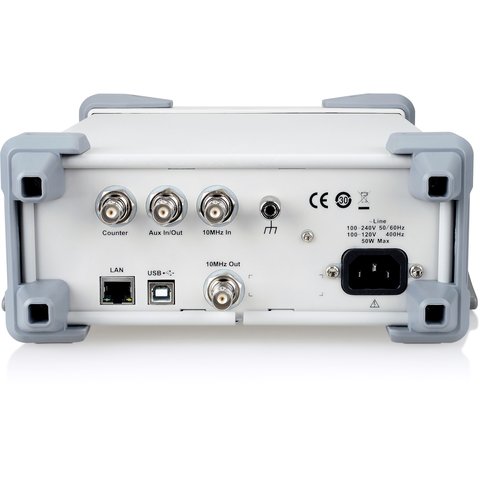

Interfaz | Estándar: USB Host, USB Device, LAN Opcional: GPIB (adaptador USB-GPIB) |
||
Pantalla | Táctil de 4.3”, 480 × 272 RGB |
Funciones especiales

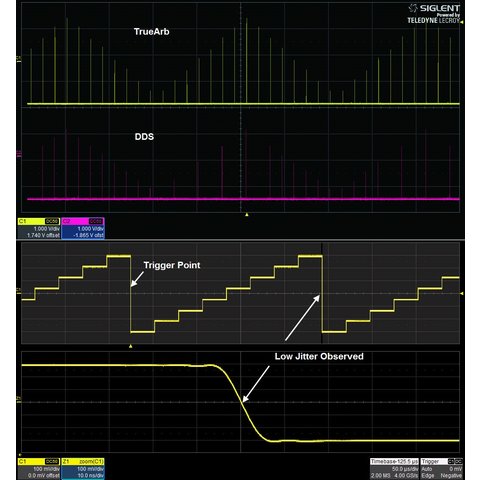

Tecnología True Arb

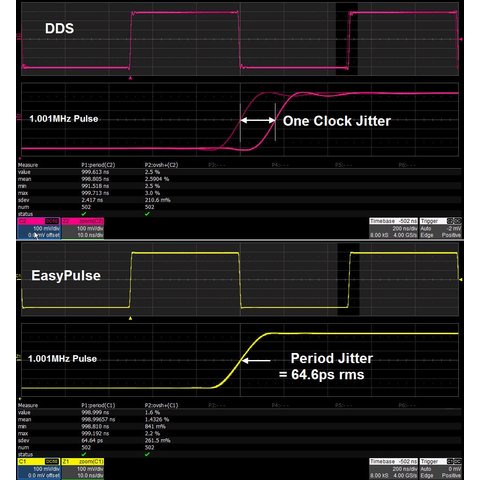

Tecnología Easy Pulse

Funciones ampliadas de modulación

Función Burst

Función Sweep

Frecuencímetro

Información adicional
Descargar información adicional (Ficha de datos) para generadores SIGLENT de serie SDG6000X (en inglés).
Contenido del paquete
- Generador de funciones SIGLENT SDG6022X — 1 ud.
- Cable de red — 1 ud.
- Cable USB — 1 uds.
- CD de software — 1 ud.
- Cable BNC — 2 uds.
