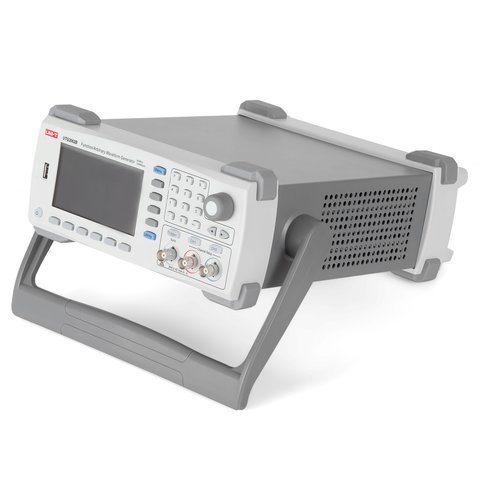

Generador de funciones arbitrarias UNI-T UTG2062B
Información general
Descripción
UNI-T UTG2062B es un generador de funciones arbitrarias construido con la tecnología DDS, que garantiza una señal estable, muy precisa y limpia, con distorsiones mínimas. Dos puertos permiten realizar mediciones en dos canales simultáneamente. Generador UNI-T UTG2062B permite generar diferentes tipos de señales, incluyendo rectangulares, sinusoidales, lineales, triangulares, de impulso, ruido, DC y formas arbitrarias. Frecuencia de salida 60 MHz, resolución de frecuencia 1 μHz, resolución vertical 16 bit. Tipos de modulación disponibles: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM.
Interfaz USB integrada permite conectar el aparato al ordenador u otro dispositivo similar mediante el cable USB.
Particularidades
- Permite generar diferentes tipos de señales, incluyendo rectangulares, sinusoidales, lineales, triangulares, de impulso, ruido, DC y formas arbitrarias.
- Resolución de frecuencia 1 μHz.
- Dos canales, memoria16 Mpts.
- Resolución vertica 16 bit.
- Rango de amplitud de salida: 1 mVpp-10 Vpp (50 Ω); 2 mVpp-20 vpp (1 MΩ).
- Tipos de modulación disponibles: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM.
- Pantalla: LCD TFT de 4,3 pulgadas (480 × 272 puntos) WVGA, a color, 64 K.
- Cumple con los estándares EN 61010-1 y CAT III 300V.
Datos técnicos
| Frecuencia máxima | 60 MHz |
| Canales | 2 |
| Frecuencia de muestreo | 320 MS/s |
| Formas de señales | rectangular, sinusoidal, lineal, triangular, impulso, ruido, DC, formas arbitrarias, armónica |
| Modulación | AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM |
| Modos de trabajo | Salida on/off, continúo, modulación, sweep, burst |
| Memoria | 8 pts ~ 16 Mpts |
| Resolución vertical | 16 bits |
| Rango de amplitud de salida | 1 mVpp-10 Vpp (50 Ω); 2 mVpp-20 vpp (1 MΩ) |
| Características de frecuencia | |
|---|---|
| Seno | 1 μHz ~ 60 MHz |
| Rectangular | 1 μHz ~ 25 MHz |
| Sierra | 1 μHz ~ 3 MHz |
| Impulso | 1 μHz ~20 MHz |
| Ruido | 60 MHz (-3 db) |
| Arbitrarias | 1 μHz ~15 MHz |
| Armónica | 1 μHz ~30 MHz |
| Resolución | 1 μHz |
| Precisión | ±0.5ppm 25°C |
| Interfaces | USB Host, USB Device, LAN |
| Generales | |
| Alimentación | 100 - 240 V (AC), 50 - 60 Hz |
| Pantalla | TFT LCD, WVGA (480 × 272) de 4.3" |
| Peso | 3.2 kg |
| Dimensiones | 265 × 110 × 320 mm |
Manual de usuario
Descargar manual de usuario para UNI-T UTG2062B.
Software
Descargar software para UNI-T UTG2062B.

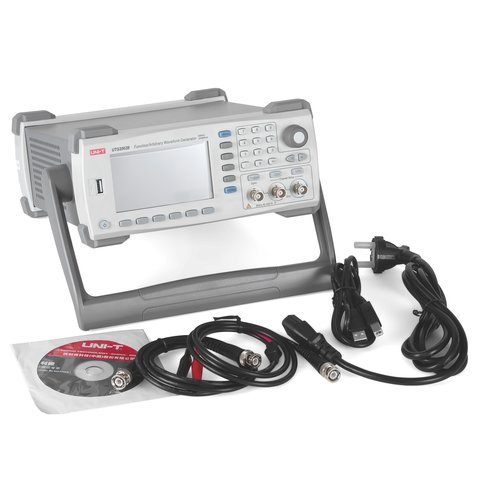

Contenido del paquete
- Generador de funciones arbitrarias UNI-T UTG2062B — 1 ud.
- Cable BNC — 1 ud.
- Bornes tipo "caimán" — 1 juego
- Cable USB — 1 ud.
- Cable de alimentación — 1 ud.
- CD con software para ordenador — 1 ud.
