Generador de funciones arbitrarias de dos canales con frecuencia máxima de salida 60 MHz, frecuencia de muestreo 150 MS/s y resolución vertical 14 bits.
Disponibilidad:
HK
ID: 869148 7 kg 110, 220

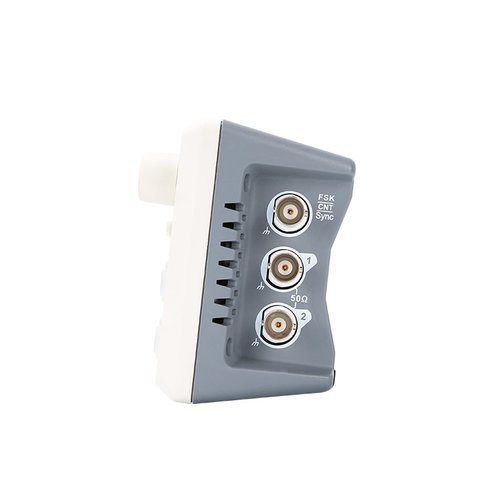

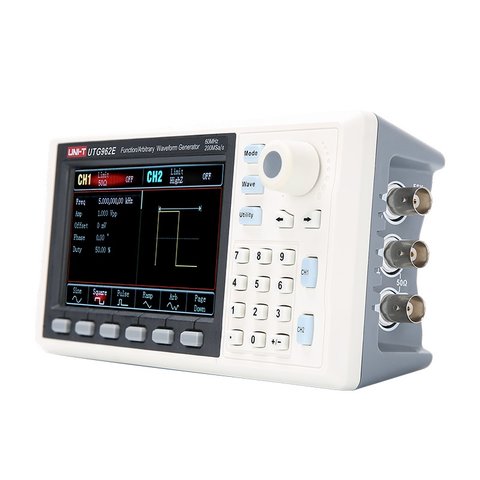

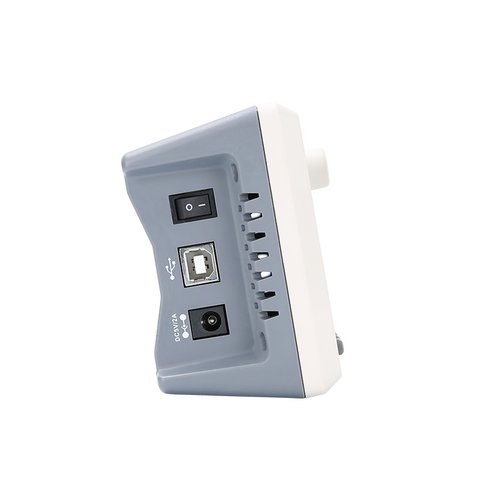

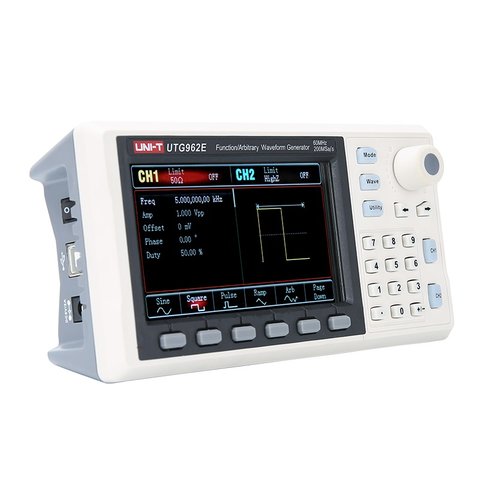

UNI-T UTG962E es un generador de señales/funciones arbitrarias ultracompacto de dos canales con el ancho de banda 60 MHz y frecuencia de muestreo 200 MSa/s. En el aparato se utiliza la tecnología de síntesis digital directo (DDS), que permite generar señales precisas y estables con bajo nivel de ruidos (resolución 1 μHz). Equipado con pantalla LCD TFT de 4.3".
Modelo | UTG932E | UTG962E |
---|---|---|
Ceneles | 2 canales (CH1 / CH2) + entrada externa | |
Ancho de banda | 30 MHz | 60 MHz |
Frecuencia de muestreo | 200 MS/s | |
Resolución vertical | 14 bits | |
Formas de señales | seno, rectángulo, pulsación, sierra, ruido, DC, arbitrárias (26 formas) | |
Modos de barrido | logarítmico, lineal | |
Características de frecuencia | ||
Seno | 1 μHz~30 MHz | 1 μHz~60 MHz |
Rectángulo | 1 μHz~15 MHz | 1 μHz~20 MHz |
Sierra | 1 μHz~400 kHz | 1 μHz~400 kHz |
Pulsaciones | 1 μHz~15 MHz | 1 μHz~20 MHz |
Señales arbitrarias | 1 μHz~10 MHz | 1 μHz~10 MHz |
Resolución | 1 μHz | |
Características de salida | ||
Impedancia | 50 Ω (impedancia alta) | |
Rango de amplitud | 1 mVpp~10 Vpp (50 Ω); 2 mVpp~20 Vpp (impedancia alta) | |
Rango de decalaje (AC+DC) | ±5 V (50 Ω); ±10 V (impedancia alta) | |
Resolución de amplitud | 1 mV | |
Generales | ||
Alimentación | 100~240 V AC, 50/60 Hz | |
Pantalla | 4.3" TFT LCD (480 × 272) | |
Peso | 0.33 kg | |
Dimensiones | 172 mm × 90 mm × 68 mm |
Descargar Manual de usuario para UNI-T UTG962E.
