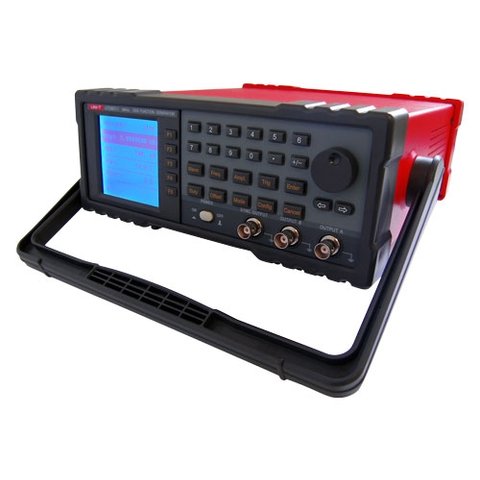

Generador de funciones arbitrarias UNI-T UTG9020B

Generador de funciones arbitrarias UNI-T UTG9020B utiliza la tecnología de síntesis digital directo (DDS technology), lo que garantiza una señal estable, exacta y con distorsiones mínimas. Generador de funciones arbitrarias de dos canales UNI-T UTG9020B es muy sencillo en el uso: posee una interfaz intuitiva y un cómodo panel de control con ayudas visuales. Funciones de modulación AM, FM, PM y FSK incorporadas generan señales moduladas sin asistencia de fuente adicional de modulación.

Generador de funciones arbitrarias UNI-T UTG9020B – Particularidades

• Tecnología de síntesis digital directo: señal de salida mas exacta y estable
• 2 canales
• 10 formas estándares de onda
  • sinusoidal (Sine)
  • de impulsos (Pulse)
  • rectangular (Square)
  • sierra (Ramp)
  • ruido blanco (Noise)
  • triangular (Triangle)
  • sierra creciente (Ramp up)
  • sierra decreciente (Ramp down)
  • cardiotónica (SIN (X)/X)
  • crecimiento exponencial (Exponential rise)
  • decrecimiento exponencial (Exponential fall)
• Modulación versátil

Generador de funciones arbitrarias UNI-T UTG9020B – Características técnicas

Formas estándares de onda	Sinusoidal (Sine), rectangular (Square), triangular (Triangle), sierra creciente (Ramp up), sierra decreciente (Ramp down), ruido blanco (Noise), cardiotónica (SIN (X)/X), crecimiento exponencial (Exponential Rise), decrecimiento exponencial (Exponential Fall), impulso (Pulse)
Características de amplitud
Diapasón (sin carga)	de 1 mVp-p a 20 Vp-p
Margen de error	± 5% (onda sinusoidal 1KHz)
Resolución	0,01 mV
Características de frecuencia
Diapasón de señal sinusoidal	de 1 mkHz a 20 MHz
Diapasón de señal rectangular	de 1 mkHz a 5 MHz
Diapasón de otras señales	de 1 mkHz a 1 MHz
Estabilidad	50 ppm (de -10℃ a 40℃)
Resolución	0,1 mkHz u 8 dígitos
Margen de error	0,1 mkHz (<100 Hz), 0,4 Hz (>100 Hz)
Características de señal
Distorsión harmónica de onda sinusoidal	<20 KHz: -60 dB de 20 KHz a 1 MHz: -50 dB de 1 MHz a 10 MHz: -40 dB de 10 MHz a 20 MHz: -30 dB
Tiempo de subida/bajada	<20 ns
Expulsión (Overshoot)	<5%
Asimetría	1% + 20 ns
Ciclo de carga de señal de pulso	de 0,1% a 99.9%
Linealidad de la señal triangular y en forma de sierra	<1%
Características de modulación
Modos de modulación	sweep lineal (LIN SWP), sweep logarítmico (LOG SWP), FDK, PSK, ASK, paquete de señales (BURST), modulación de frecuencia (INF FM), modulación de fase (INT PM), modulación de amplitud interna (INT AM) y externa (EXT AM)
Salida A (salida principal)
Impedancia de salida	50 Ω
Decalaje de corriente continua	de -100% a 100% Vp
Salida B
Señal	Todas las formas internas de ondas
Amplitud	de 200 mVp-p a 20 Vp-p (sin carga)
Impedancia de salida	600 Ω
Diapasón de frecuencias	de 0,1 Hz a 20 KHz
Contador de frecuencia	diapasón de frecuencia: de 1 Hz a 100 MHz Diapasón de amplitud de 100 mV a 5 V
Características generales
Alimentación	AC 220 V / 50Hz
Dimensiones, mm	320 × 240 × 100
Peso, kg	3

Generador de funciones arbitrarias UNI-T UTG9020B – Contenido del paquete

• Generador de funciones arbitrarias UNI-T UTG9020B
• Cable de alimentación
• Manual de usuario
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
