Empalmadora de fibra óptica EasySplicer Mark 2
Información general

También le podrían interesar
Descripción

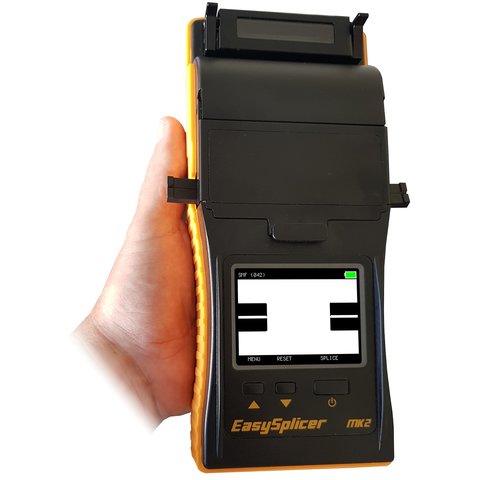

Empalmadora de fibra óptica EasySplicer Mark 2 es una pequeña y cómoda máquina diseñada para fusionar fibras ópticas. Provista de una carcasa resistente apta para trabajar en el campo en las condiciones ambientales adversas. EasySplicer es un aparato idóneo para principiantes y técnicos de ramas relacionadas: instaladores de FTTH, instaladores de redes eléctricas (que cada vez más tienen que trabajar con la fibra óptica), instaladores de redes de TV por cable.
Para manejar EasySplicer Mark 2 se utilizan tres botones. No obstante, para realizar la operación de fusión es suficiente presionar un solo botón. Con esto precisión de fusión es muy alta. Pérdidas tipicas de fusión de fibras singulares (monomod) - 0.03 dB. Después de finalizar el ciclo de fusión el aparato realiza la prueba de resistencia mecánica, evalúa las perdidas y envía al operador una notificación en el caso de falla. Así mismo, la información sobre posibles defectos (mala calidad de corte, suciedad en la fibra, desplazamiento excesivo de núcleos) se envía al operador antes de iniciar la fusión.
Batería del aparato tiene un tamaño reducido, pero es muy potente y permite realizar hasta 60 ciclos de fusión y contracción térmica. Además, en el caso de necesidad al usuario se ofrece posibilidad de adquirir las baterías de repuesto.
EasySplicer Mark 2 evalúa constantemente los cambios ambientales (humedad relativa, presión y temperatura) y realiza automáticamente ajustes necesarios. De igual manera se ofrece la posibilidad de realizar calibración manualmente. Este procedimiento ocupa tan solo unos segundos y garantiza buenos resultados de fusión.
En el EasySplicer Mark 2 se utiliza el sistema de alineación de fibras por los surcos en forma de V, lo que permitió reducir las dimensiones del aparato. Procedimiento de mantenimiento también es muy sencillo y lo puede realizar cualquier usuario por su propia cuenta.
EasySplicer Mark 2 es una de las empalmadoras más económicas en todo el mercado. No obstante, su productividad es 3-4 veces más alta que en modelos más costosos. Dispositivo está equipado con el horno cerámico con recubrimiento de teflón que permite trabajar con conectores SOC (Splice on Connectors).
Particularidades
- Se utiliza para trabajar con las fibras singulares y múltiples
- Tiempo de fusión: menos de 7 segundos
- Manejo con ayuda de 3 botones
- Horno de contracción térmica integrado
- Evaluación de pérdidas
- Prueba de resistencia mecánica
- Tarjeta SD para grabar resultados
- Equipo compacto y sencillo en el uso
- Idóneo para instaladores de redes de banda ancha FTTH
Video
Datos técnicos
Método de centrado de fibras | Alineación de fibras ópticas por los surcos en forma de V |
Tipos de fibras compatibles | SMF, MMF 50/125 µm y 62,5/125 µm, con revestimiento interno de 250 µm y recubribiento de 900 µm |

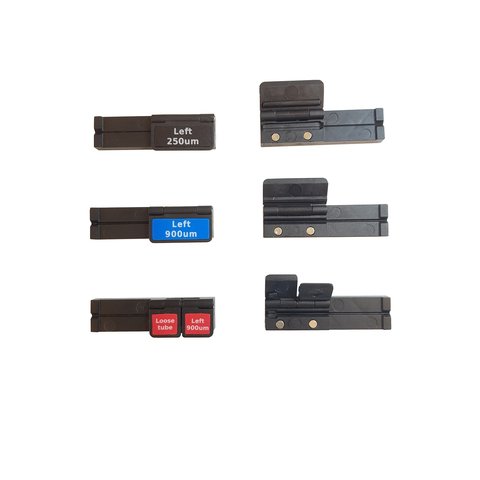

Sujeción de fibras | Sujetadores de fibras, 3 pares (para 250 µm, 900 µm y tubo de aislamiento externo) |
Programas de fusión | 3 programas preinstalados (SMF, MMF y OM1) |
Pérdidas de fusión (típicas) | 0.03 dB SMF, 0.01 dB MMF |
Altura sobre el nivel del mar | hasta 4100 m con compensación de humedad y temperatura |
Tiempo de ciclo completo | 7 s + 35 s (fusión + contracción térmica) |
Cartuchos (mangueras) compatibles | Longitud máxima 64 mm, diámetro 2-7 mm |
Datos | USB, enchufe mini USB |
Memoria | Interna: 1 MB Externa: tarjeta SD |
Pantalla | LCD a color, 2,8", 320×240 píxeles |
Horno de contracción térmica | cerámica/teflón, cartucho de 40 mm en 35 seg. |
Aumento | cámara 140x |
Condiciones de trabajo | 0-40°C, humedad relativa máx. 95% (sin condensación) |
Alimentación | Externa, 6 V, 1.25 A; 100-240 V AC, 50-60 Hz batería Li-Ion integrada (3400 mAh) |
Tiempo de funcionamiento de batería | 60 ciclos completos (fusión + contracción) |
Dimensiones | 230 × 98 × 53 mm |
Peso | 800 g |
Información adicional
Descargar ficha de datos para EasySplicer Mark 2 (en inglés).

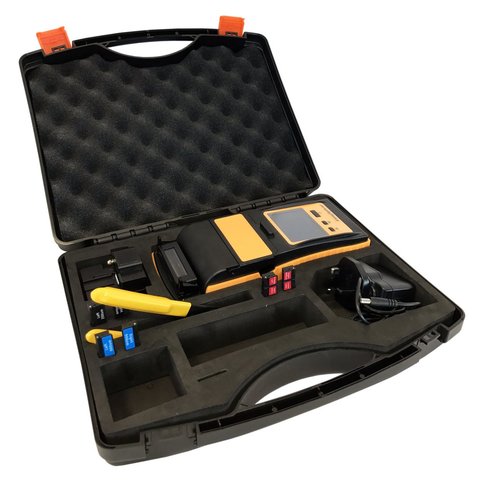

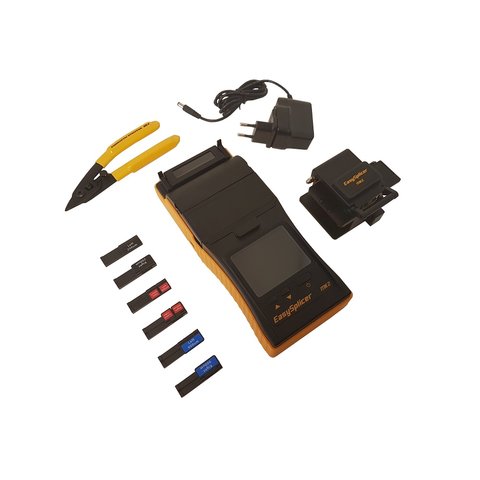

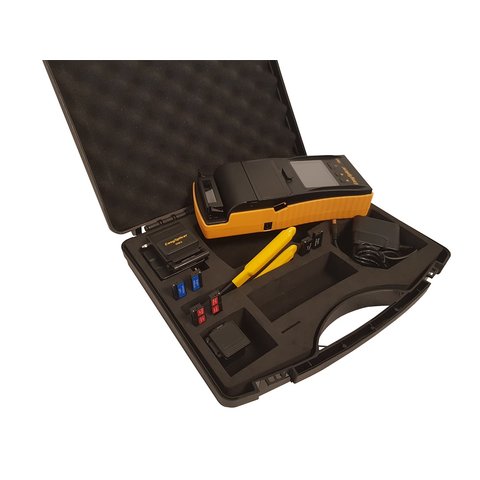

Contenido del paquete
- Empalmadora de fibra óptica EasySplicer Mark 2 — 1 ud.
- Horno integrado — 1 ud.
- Sujetadores de fibras (para 250 µm, 900 µm y tubo de aislamiento externo) — 3 pares
- Cortadora de fibras ópticas — 1 ud.
- Peladora de fibras — 1 ud.
- Batería Li-Ion recargable — 1 ud.
- Adaptador de alimentación — 1 ud.
- Maletín de transporte — 1 ud.
