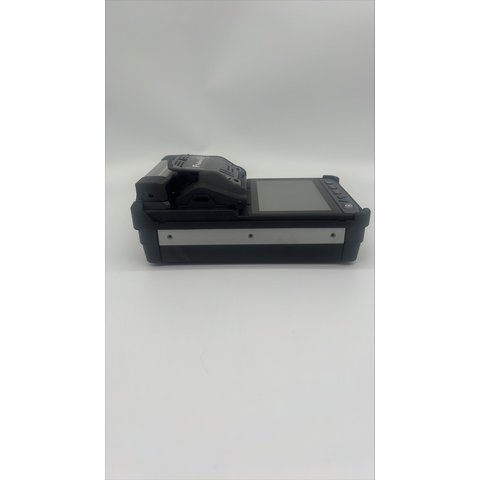

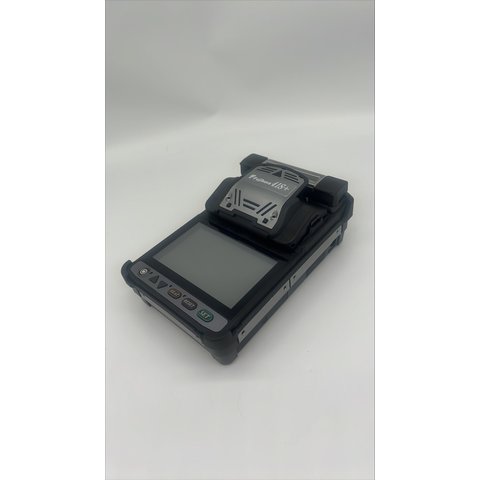

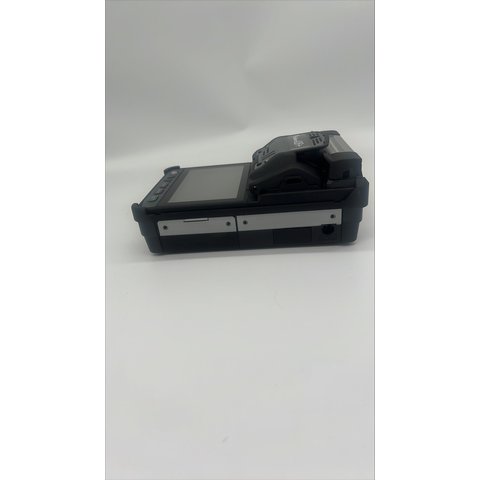

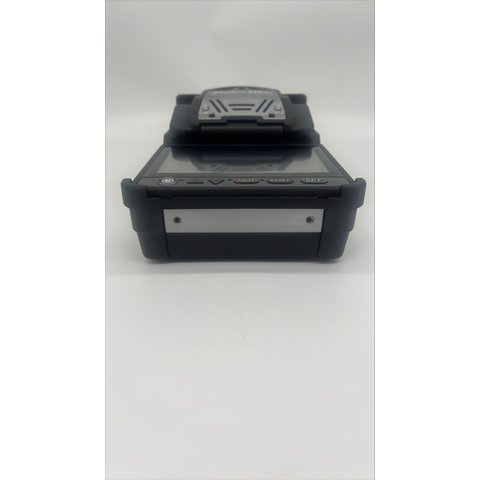

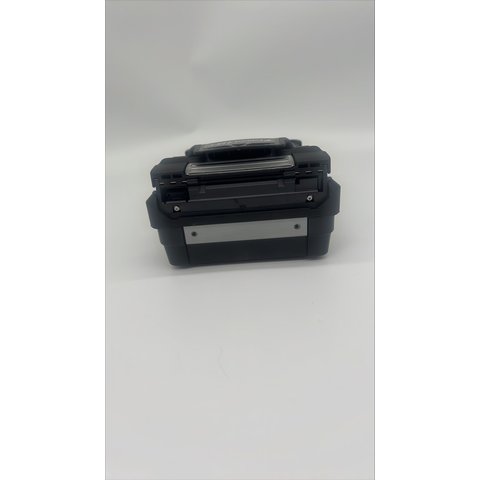

Empalmadora de fibra óptica Fujikura 41S+ (con cortadora CT-50)
Información general
Descripción
Fujikura 41S es una empalmadora de fibra óptica con el sistema de alineación activa de fibras por revestimiento, diseñada para fusionar las fibras sencillas tipo SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655).
Fujikura 41S+ incluye una tecnología de estimación de pérdidas en el núcleo, que permite efectuar evaluación precisa de pérdidas en el punto de fusión. Gracias a la tecnología Warm Splice Imaging (WSI), Fujikura 41S+ permite evaluar precisión de alineamiento de núcleos de fibras mediante análisis del empalme durante el proceso de calentamiento. La nueva tecnología Active Fusion Control (AFC) permite disminuir las pérdidas en el punto de fusión, analizando ambos extremos de fibras cortadas con el fin de detectar los ángulos deficientes. Todo esto, en combinación con la tecnología Active Blade Management (sistema de comunicación inalámbrica con cortadora que activa automáticamente el mecanismo de rotación de cuchilla cuando la máquina detecta señales de su desgaste e informa al usuario oportunamente sobre necesidad de elevar, cambiar de posición o sustituir la cuchilla), Fujikura 41S+ ofrece una amplia gama de funciones avanzadas que aseguran buena calidad de fusión, reducen significativamente probabilidad de fallos y, respectivamente, necesidad de reparación de empalmes deficientes.
Con un tiempo de fusión de 6 segundos y contracción térmica de 25 segundos, Fujikura 41S+ permite efectuar todas las operaciones de manera rápida y eficiente. Su pantalla táctil de 5" con interfaz sencilla e intuitiva proporciona una imagen nítida, incluso a plena luz del sol, y ofrece al usuario posibilidad de manejar el aparato con mucha facilidad. La batería recargable de la máquina permite realizar hasta 200 ciclos de fusión y calentamiento. Los electrodos de larga duración (hasta 5000 empalmes) están fijados con ayuda de un solo tornillo y pueden ser reemplazados en cuestión de segundos.
Empalmadora viene en un maletín multifuncional, que puede servir de soporte para la máquina y bandeja de trabajo. Interfaz Bluetooth ®4.1LE permite aumentar eficiencia de trabajo y reducir el tiempo de mantenimiento técnico. El aparato puede conectarse al Internet con el fin de actualizar el software y descargar nuevos programas de empalme.
Particularidades
- Sistema de alineación por el surco en forma de V;
- Tecnología de evaluación de pérdidas Warm Splice Imaging (WSI);
- Sistema de control de potencia del arco en tiempo real para las fibras con ángulos de corte deficientes;
- Tecnología de gestión activa de cuchillas de cortadora por Bluetooth;
- Sistema de alineamiento activo de fibras por revestimiento;
- Pantalla táctil de 5" con interfaz de usuario intuitiva;
- Sujetadores de fibras intercambiables;
- Carcasa resistente a los golpes, humedad y polvo;
- Electrodos de larga duración (5000 empalmes), fáciles de reemplazar;
- Equipada con cortadora de fibras CT-50
- Panel táctil con controles cómodos;
- Fácil instalación del protector de empalme de fibra óptica;
- Conectividad Bluetooth® 4.1LE;
- Maletín de transporte multifuncional con puesto de trabajo integrado
Especificaciones técnicas
| Fibras compatibles | sencillas/SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Diámetro de recubrimiento/revestimiento | diámetro 125 μm/hasta 3 mm con sujetador de recubrimiento |
| Longitud de empalme | de 5 mm a 16 mm con sujetador de recubrimiento |
| Modos de fusión/contracción térmica | 100 modos de fusión/30 modos de contracción térmica |
| Pérdidas de fusión (típicas) | 0.03 dB (SM), 0.01 dB (MM), 0.05 dB (DS) y 0.05 dB (NZDS) |
| Pérdidas de retorno | >60 dB |
| Tiempo de fusión (típico) | 6-7 s SM FAST |
| Tiempo de calentamiento de manga (típico) | 24 s: FP-03, diámetro de recubrimiento 250 μm |
| 25 s: FP-03, diámetro de recubrimiento 900 μm | |
| 19 s: Slim 60 mm, diámetro de recubrimiento 250 μm | |
| 16 s: Slim 40 mm, diámetro de recubrimiento 250 μm | |
| Almacenamiento de resultados | 10,000 resultados |
| Almacenamiento de imágenes | 100 imagenes |
| Pantalla | Pantalla táctil TFT de 4,9 pulgadas |
| Cámara | 2 ejes, 2CMOS |
| Poder amplificador | hasta 132 veces, hasta 200 después de fusión |
| Prueba de resistencia mecánica | 1.96N-2.25N |
| Mangas termoretr'actiles compatibles | 60 mm, 40 mm y micro tubos Fujikura |
| Funcionamiento autónomo (de batería) | 200 ciclos de fusión y calentamiento |
| Vida útil de electrodos | 5 000 ciclos |
| Conexión inalámbrica | Bluetooth ®4.1LE |
| Dimensiones | 131 × 201 × 79 mm |
| Peso | 1300 g (con batería) |
| Condiciones de trabajo | altura sobre el mar: de 0 a 5000 m; viento: hasta 15 m/s |
| temperatura: de -10 a 50°C, humedad relativa: de 0 a 95% sin condensación | |
| Resistencia | resistencia a los golpes: caida desde alturas de hasta 76 cm (30 pulgadas) |
| resistencia al polvo: exposición al polvo (silicato de aluminio con diámetro de 0,1 a 500 μm) | |
| resistencia al agua: H=10 mm/h durante 10 min | |
| Otras características | actualización de software / gestión de datos |

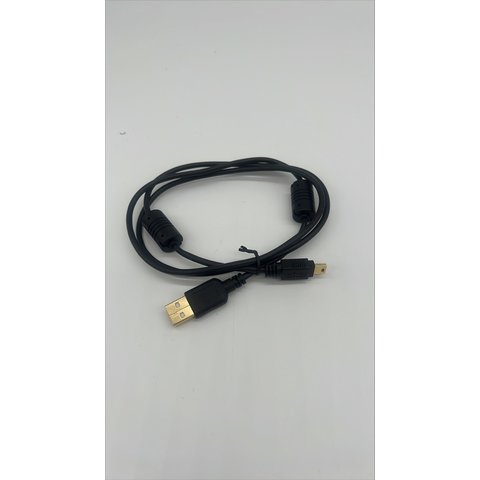

| Interfaces | puerto USB 2.0 (tipo mini B) para computadora, USB 2.0 (host) |
Ficha técnica
Descargar ficha técnica para Fujikura 41S+ (en inglés).
Contenido del paquete
- Empalmadora de fibra óptica Fujikura 41S+ — 1 ud.

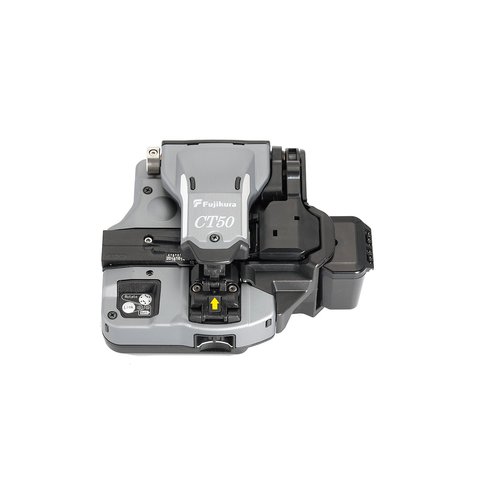

- Cortadora CT-50 — 1 ud.

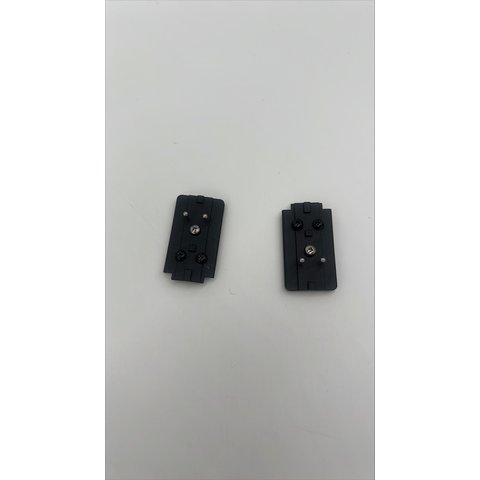

- Sujetadores de fibras — 1 juego

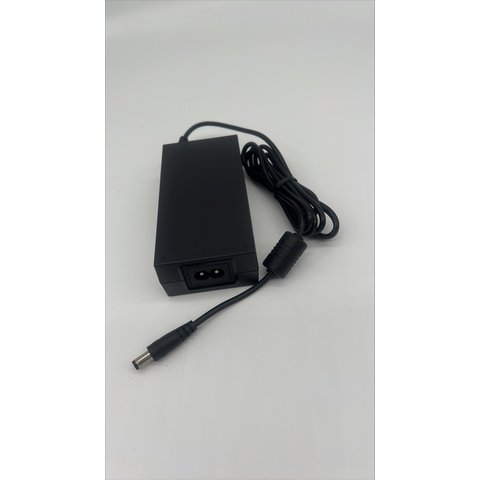

- Adaptador de corriente eléctrica — 1 ud.

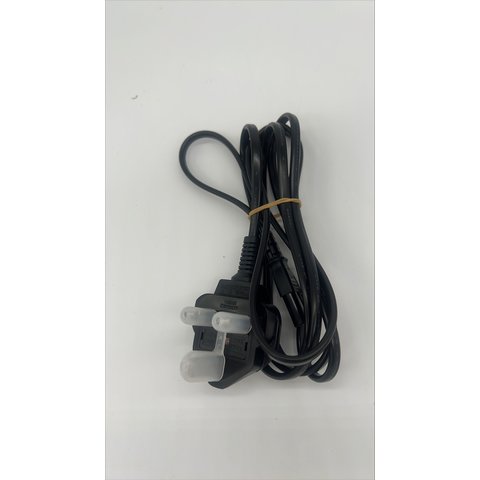

- Cable eléctrico — 1 ud.
- Maletín de transporte — 1 ud.

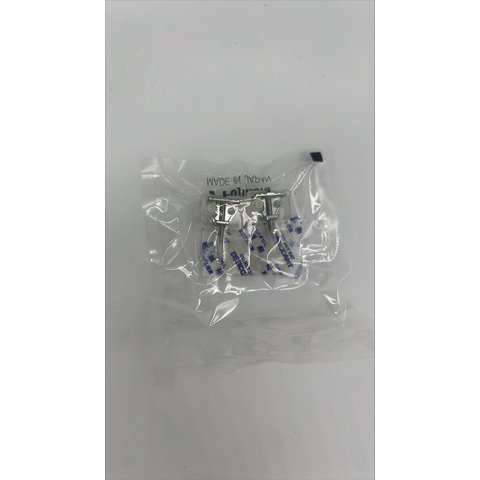

- Electrodos de repuesto ELCT2-16B — 1 juego

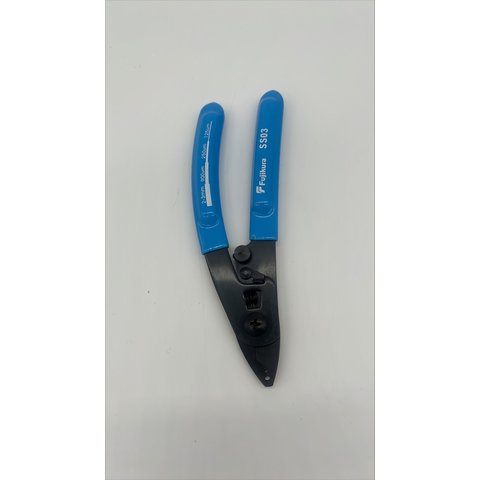

- Peladora de fibras singulares SS03 — 1 ud.
- Guía rápida — 1 ud.

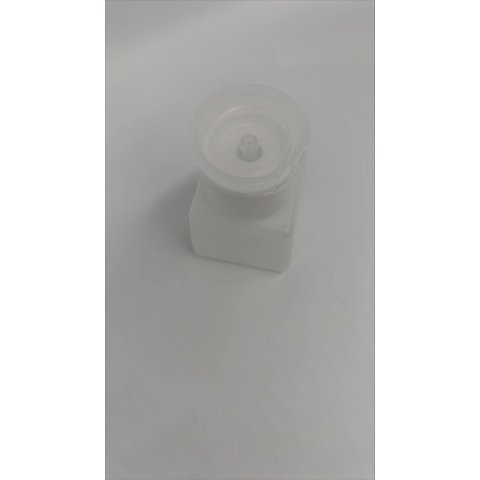

- Dispensador para líquidos — 1 ud.
