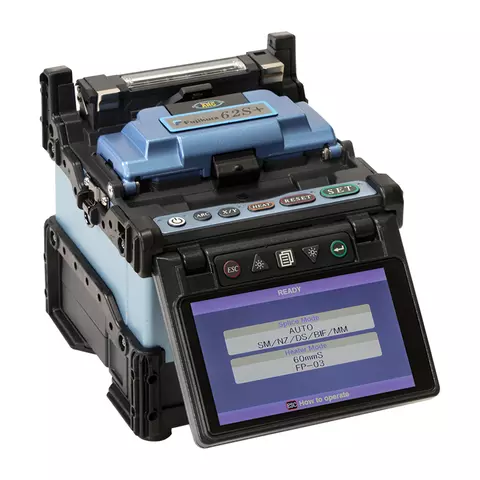

Empalmadora de fibra óptica Fujikura 62S+
Información general
Descripción
Empalmadora de fibra óptica Fujikura 62S+ es un modelo nuevo de empalmadora con alineación de fibras por el núcleo, pen el que se utiliza la tecnología de protección contra el viento y calentador de tubo. Es una alternativa a los modelos completamente automáticos con alineamieinto por el núcleo Fujikura 70S+. Modelo Fujikura 62S+ posee funciones de inicio automático de procesos de fusión y calentamiento, que reducen el tiempo de operación. Tiempo de calentamiento de cartuchos (mangueras) estándares - 23 s. Tecnología Bluetooth, realizada en 62S+, permite conectar la empalmadora con diferentes accesorios que soportan esrta tecnología y establecer rápidamente los parámetros necesarios. Tiempo de funcionamiento autónomo de batería - 200 ciclos completos. En las condiciones del campo maletín de transporte se transforma en la mesa de trabajo.
Empalmadora de fibra óptica Fujikura 62S+ es compatible con cortadoras de fibras ópticas Fujikura CT-50A y Fujikura CT-08A (no incluidas).
Particularidades
- Conexión vía Bluetooth
- Tiempo de vida útil de electrodos - 5 000 fusiones
- Tiempo de contracción térmica de manguera estándar - 23 segundos
- Protección completa contra golpes, polvo y humedad
- Batería recargable Li-ion (capacidad de batería - 200 ciclos completos)
- Actualizaciones por Internet
- Maletín de transporte polifuncional (se transforma en mesa de trabajo)
Datos técnicos
| Tipos de fibras compatibles | Modo sencillo SM (G.652 / G.657), multimodo MM (G.651), DS (G.653), NZDS (G.655) |
| Diámetro de revestimiento | 80 – 150 μm |
| Diámetro de recubrimiento | 100 – 1 000 μm |
| Longitud de fibras peladas | 5 – 16 mm |
| Pérdidas típicas de fusión | 0.02 dB (SM), 0.01 dB (MM), 0.04 dB (DS), 0.04 dB (NZDS) |
| Tiempo de fusión | modo ULTRA FAST — 6 seg; modo SM FAST — 7 seg; modo SM AUTO — 10 seg (para fibras SM) |
| Ajuste de potencia del arco | automático, en el tiempo real con utilización de resultados de fusiones anteriores en el modo AUTO, ajustes manuales |
| Modos de fusión | 100 pre-instalados + personalizados |
| Evaluación de pérdidas en punto de fusión | Basándos en los datos sobre el núcleo de dos cámaras |
| Memoria interna | últimos 10 000 resultados de fusiones |
| Visualización de fibras | X o Y, X y Y simultáneamente. Posibilidad de visualizarlas en la pantalla delantera o trasera (orientación automática) |
| Aumento | 320X (visualización de X o Y), 200X (visualización simultánea de X y Y) |
| Método de seguimiento | 2 cámaras con pantalla LCD TFT a color de 4.7" |
| Calentador | Calentador de tubo integrado. 30 modos de calentamiento, función de encendido automático |
| Tiempo de contracción térmica | 23 seg. para mangueras FP-03, 17 seg. para mangueras FP3 (40), 5-16 seg. para mangueras Fujikura micro, 15 seg. para mangueras angostas de 60 y 40 mm |
| Mangueras compatibles | 60 mm, 40 mm, micro |
| Capacidad de batería (ciclos completo fusión/contracción) | 200 ciclos (con función de ahorro de energía activada) |
| Tiempo de vida útil de electrodos | 5 000 fusiones |
| Alimentación | selección automática de voltaje de 100 a 240 V AC o de 10 a 15 V DC con adaptador ADC-18, 14.8 V DC con batería BTR-09 |
| Puertos | USB 1.1 (USB-B type) para el ordenador. Mini-DIN (6 pines) para HJS-02/03 |
| Protección contra el viento | velocidad máxima del viento: hasta 15m/seg |
| Condiciones de trabajo | altura de 0 a 5 000 m sobre el nivel del mar, humedad relativa de 0 a 95%, temperatura de -10 a 50°C |
| Prueba de ruptura | de 1.96 a 2.25 N |
| Dimensiones | 146 × 159 × 150 mm |
| Peso | 2.5 kg con adaptador ADC-18; 2.7 kg con batería BTR-09 |
Contenido del paquete
- Empalmadora de fibra óptica Fujikura 62S+ — 1 ud.
- Batería BTR-09 — 1 ud.
- Cable para cargar la batería DCC-18 — 1 ud.
- Cortadora de fibras CT-06A — 1 ud.
- Adaptador ADC-18 AC — 1 ud.
- Cable de alimentación AC ACC-14 — 1 ud.
- Electrodos de repuesto ELCT2-20A — 1 par
- Sujetador para revestimiento S21A — 1 ud.
- Herramienta auxiliar para colocar la manguera — 1 ud.
- Cable USB — 1 ud.
- Dispensador para alcohol — 1 ud.
- Destornillador — 1 ud.
- Correa de transporte — 1 ud.
- Guía rápida — 1 ud.
- Videotutorial — 1 ud.
- Maletín CC-24 — 1 ud.
