Empalmadora de fibra óptica Fujikura 80C
Código: 872530
Empalmadora de fibra óptica Fujikura 80C
Información general
Descripción
Entrega
Pago
Garantía
Descontinuado
Información general
Made in Japan
18 kg 110, 220 V Garantía: 24 meses
Empalmadora de fibra óptica para todos los tipos de fibras y redes: SM (G.652/657), MM (G.651), DSF (G.653), NZDSF (G.655), PON/FTTx, etc. Tiempo de fusión: 6 seg., contracción térmica: 9 seg. Leer más
Descontinuado
Descripción

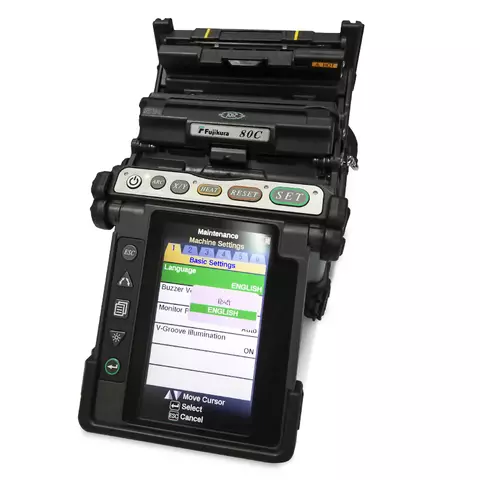

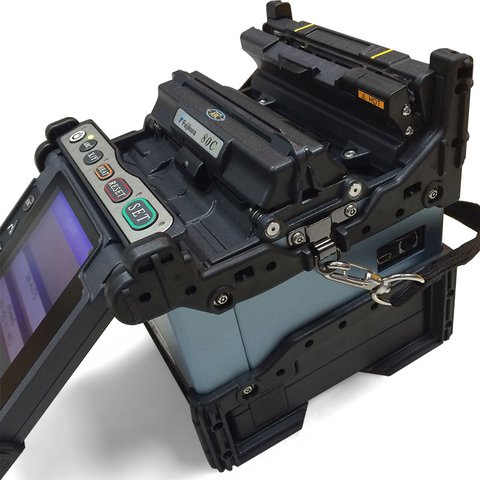

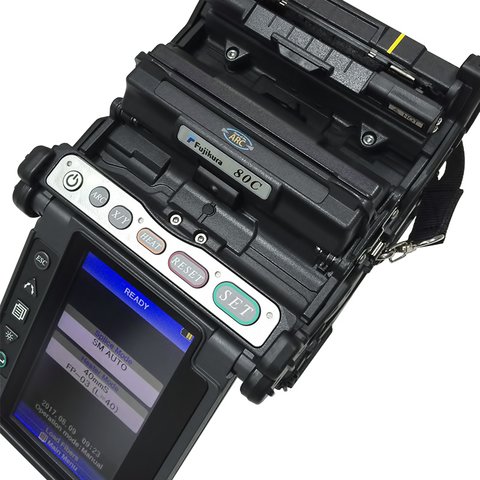

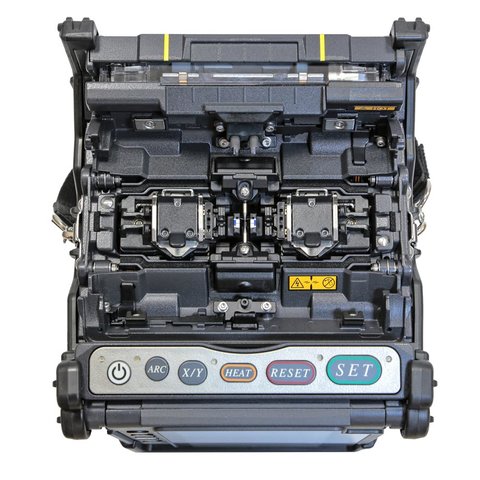

Empalmadora de fibra óptica Fujikura 80C es una maquina diseñada para fusionar fibras ópticas de todos los tipos en cualquier clase de redes: modo singular SM (G.652/657), modo múltiple MM (G.651), DSF (G.653), NZDSF (G.655), redes PON/FTTx, etc.
Modelo Fujikura 80C es la versión modernizada de empalmadora Fujikura 80S. En este modelo fue alcanzado el tiempo récord de operaciones: fusión – 6 segundos, contracción térmica – 9 segundos.
El aparato está diseñado para funcionar en condiciones climáticas adversas, es resistente a sacudidas y caídas. Se alimenta de la red de 220 voltios o de una batería recargable (incluida en el paquete). Para su mayor comodidad el juego de Fujikura 80C incluye una mesita auxiliar, donde se puede ubicar la maquina y herramientas auxiliares (cortadora, pelacables, mangueras, etc.) durante su explotación.
Particularidades
- Apta para fusionar todos los tipos de fibras.
- Centrado por el núcleo de fibra.
- Pérdidas típicas en los cables singulares con fibra G.652D suman tan solo 0,02 dB.
- Tiempo de fusión: 6 segundos.
- Tiempo de contracción térmica: 9 segundos.
- Largo tiempo de vida útil de electrodos: hasta 3 000 fusiones sin pérdida de calidad.
- Tiempo de funcionamiento de batería: 200 ciclos completos (incluyendo contracción térmica).
- Pantalla LCD a color giratoria con protección contra destellos de 4.73". Alta resolución y nitidez de imagen.
- Visualización del punto de fusión por los ejes X y Y.
- Posibilidad de soldar los conectores SC, LC, MPO.
- Automáticas: tapa-protectora del viento, calentador, sujetadores de fibra.
- Resistente al polvo, humedad y golpes, apta para trabajar en las condiciones climáticas difíciles.
- Calibración automática de potencia del arco de fusión.
- Batería recargable BTR-09 incluida.

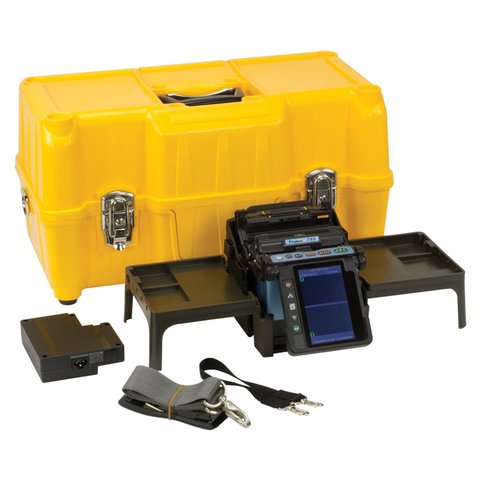

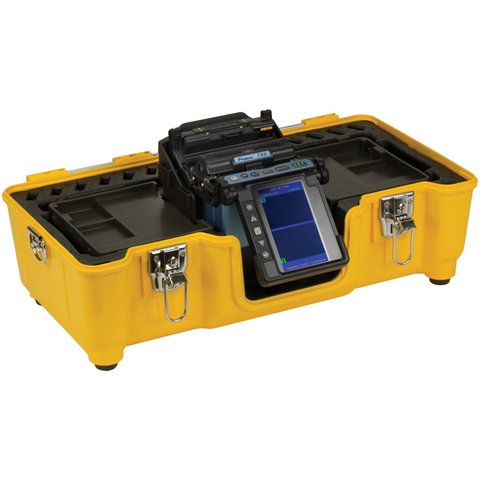

- Maletín para transporte con diseño novedoso, puede usarse como mesa para trabajar.
- Guía de usuario integrada.
- Posibilidad de actualizar el software.
Datos técnicos
| Fisión / Contracción térmica | |
|---|---|
| Tiempo de fusión típico | 6 seg (en el modo SM) |
| Tiempo de contracción típico | 9 seg (para cartuchos de 60 mm) |
| Fibras compatibles | SMF (ITU-T G.652) MMF (ITU-T G.651) DSF (ITU-T G.653) NZDSF (ITU-TG.655) CSF (ITU-T G.654) Fibra con baja sensibilidad a las dobladuras (ITU-T G.657) Fibras enriquecidas con erbio |
| Diámetro de capa externa del núcleo | 80 μm – 150 μm |
| Diámetro de recubrimiento | 100 μm – 3,000 μm |
| Longitud de fibras peladas | 5 – 16 mm |
| Pérdidas típicas de fusión | 0,02 dB (SMF) 0,01 dB (mmF) 0,04 dB (DSF) 0,04 dB (NZDSF) |
| Evaluación de pérdidas en el punto de fusión | núcleo desplazamiento angular deformación de fibra |
| Pérdidas de retorno | ≤60 dB |
| Cartuchos compatibles | 60 mm 40 mm micro |
| Programas de fusión | 100 ajustables por el usuario |
| Programas de contracción | 30 (10 pre-establecidos + 20 ajustables) |
| Memoria interna | hasta 2000 resultados y parámetros de fusión |
| Posibilidades adicionales | |
| Prueba de resistencia mecánica de zona de fusión | fuerza de estiramiento 1,96 – 2,25 N |
| Tiempo de vida útil de electrodos | 3 000 ciclos |
| Interfaces externas | USB 1.1, Mini-DIN |
| Visualización de información | |
| Tipo de pantalla | LCD giratoria con protección contra destellos |
| Diagonal de pantalla | 4.73" |
| A color | Si |
| Visualización | Si (2 cámaras CMOS) |
| Aumento | х200 |
| Alimentación | |
| Adaptador de red | 220 V AC |
| Batería recargable BTR-09 | 4000 mAh |
| Tiempo de funcionamiento de batería | hasta 200 ciclos completos (incluyendo contracción térmica) |
| Condiciones de funcionamiento | |
| Temperatura | –10 ~ +50°C |
| Altura sobre el nivel del mar | 0 ~ 5000 m |
| Humedad relativa | 0 ~ 95% (sin condensación) |
| Velocidad del viento (max.) | 34 mph / 15 m/s |
| Condiciones de almacenamiento | |
| Temperatura | –40 ~ +80 °C |
| Humedad relativa | 0 ~ 95% (sin condensación) |
| Protección | |
| Resistencia a las caídas | altura: 76 sm, cualquier superficie |
| Impermeabilidad al polvo | partículas de polvo de 0,1 a 500 μm |
| Impermeabilidad al agua | lluvia 10 mm/hora durante 10 min. |
| Dimensiones y peso | |
| Anchura | 150 mm |
| Longitud | 159 mm |
| Altitud | 146 mm |
| Peso | 2,5 kg (con adaptador de red ADC-18) 2,7 kg (con batería BTR-09) |
Ficha de datos
Descargar ficha de datos para Fujikura 80C.

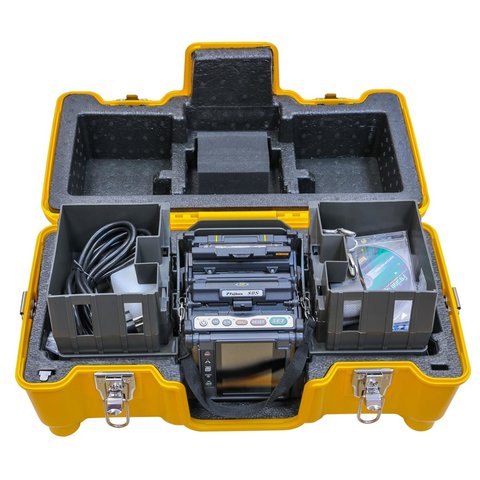

Contenido del paquete
- Empalmadora de fibra óptica Fujikura 80C — 1 ud.
- Adaptador de red ADC-18 — 1 ud.
- Cable de alimentación — 1 ud.
- Batería recargable BTR-09 detachable battery pack — 1 pc.
- Cable para batería DCC-18 — 1 ud.
- Placa JP-06 J — 1 ud.
- Electrodos de repuesto ELCT2-20A — 1 par
- Cable USB-01 — 1 ud.
- Herramienta para colocar cartucho SL-01 — 1 ud.
- Dispensador para alcohol AP-01 — 1 ud.
- Destornillador SC-01 — 1 ud.

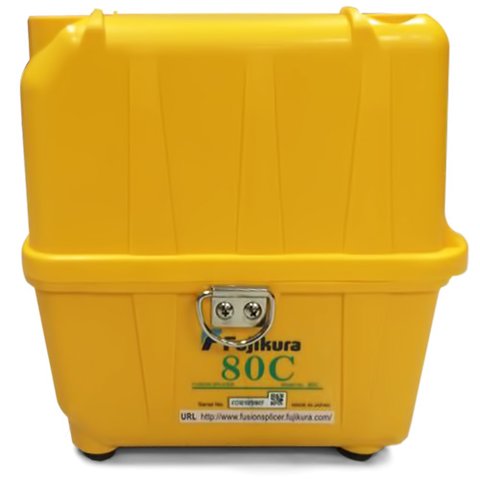

- Maletín rígido CC-30 — 1 ud.
- CD con el software Data Connection y videos demostrativos — 1 ud.
- Guía rápida — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
