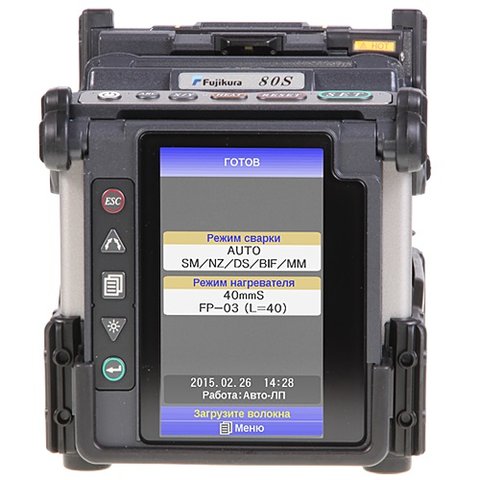

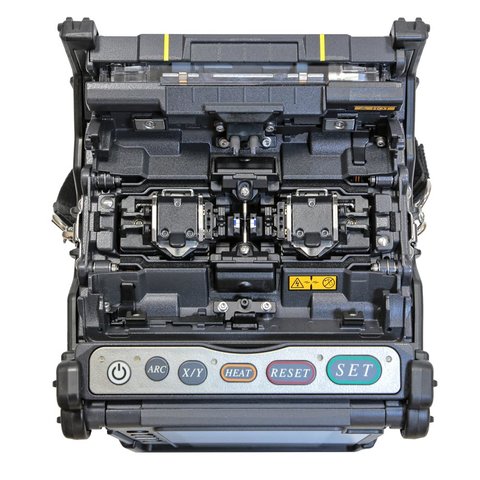

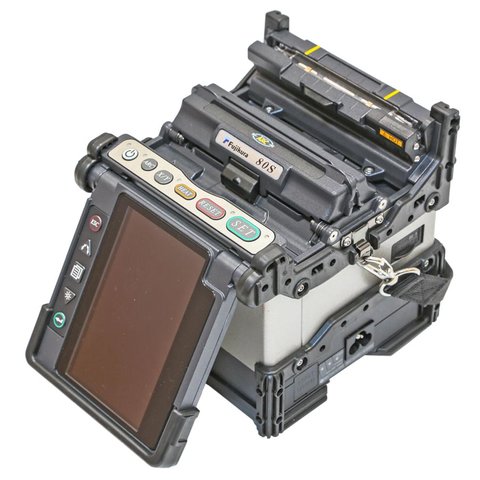

Fujikura 80S+ es una empalmadora de fibra óptica con alineación por el núcleo, que garantiza pérdidas mínimas en el punto de fusión y tiempo de fusión récord: fusión - 6 s; contracción térmica - 9 s. Fujikura 80S+ está diseñada para trabajar con todos los tipos de redes: magistrales, municipales, redes de acceso, PON/FTTx, etc. y fibras: singulares SM (G.652/657), múltiples MM (G.651), DSF (G.653), NZDSF (G.655).
Empalmadora de fibra optica Fujikura 80S+ es una versión modernizada de modelo-insignia de esta marca, Fujikura 80S. A diferencia del modelo anterior este aparato posee la función de comunicación inalámbrica por Bluetooth, que permite controlar los ajustes de pelacables térmico (un módulo adicional que se consigue por aparte). Por este motivo en el menú del aparato aparecieron nuevas opciones: control de pelacables térmico y configuración de conexión Bluetooth. Además, el fabricante también actualizó el menú de parámetros de control y menú de supervisor, perfeccionó los modos de manejo de protector automático contra viento y sujetadores de fibras.

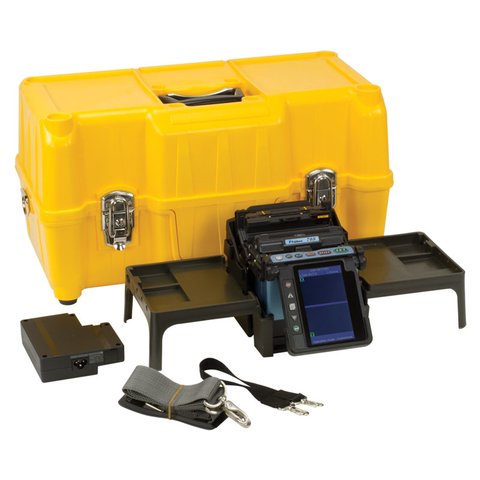

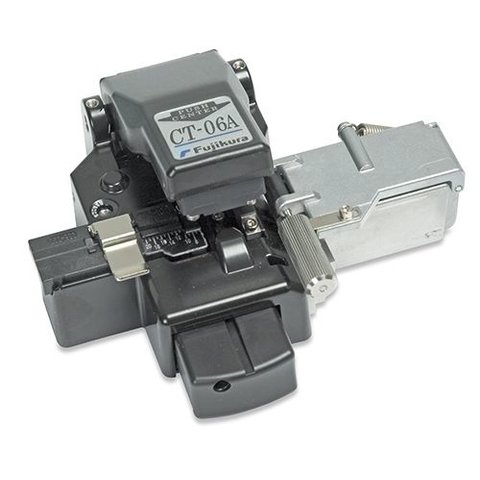

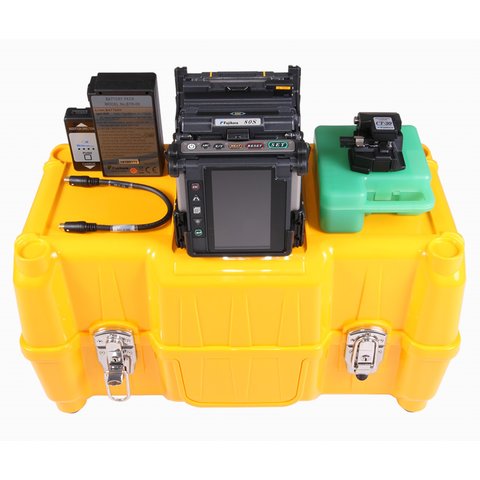

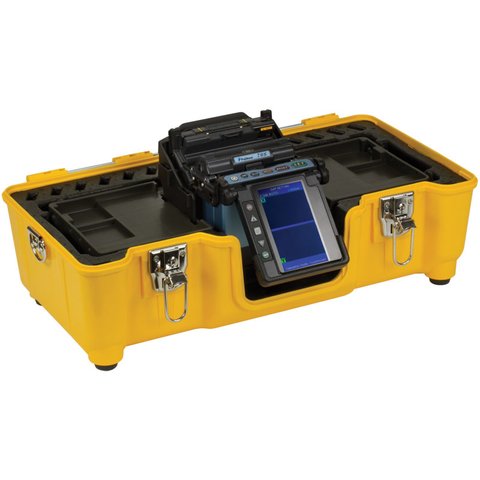

El aparato está diseñado para trabajar en las condiciones climáticas adversas, es resistente a sacudidas y caídas. Se alimenta de la red eléctrica de 220 voltios (adaptador) o de una batería recargable (incluida en el paquete). Para su mayor comodidad el juego de Fujikura 80S+ incluye una mesita auxiliar, donde se puede ubicar la maquina y herramientas auxiliares (cortadora, pelacables, mangueras, etc.) durante su explotación.
| Fusión / Contracción | |
|---|---|
| Tiempo de fusión típico | 6 seg. (en el modo SM) |
| Tiempo de contracción típico | 9 seg. para las mangueras de 60 mm |
| Tipos de fibras aplicables | SMF (ITU-T G.652) MMF (ITU-T G.651) DSF (ITU-T G.653) NZDSF (ITU-TG.655) CSF (ITU-T G.654) Fibra con baja sensibilidad a las dobladuras (ITU-T G.657) Fibras enriquecidas con erbio |
| Diámetros de fibras aplicables | 80 – 150 μm |
| Diámetro de recubrimiento | 100 ~ 1000 μm |
| Longitud de fibras peladas | 5 – 16 mm (para el recubrimiento no más de 250 μm) |
| Pérdidas típica s de fusión | 0,02 dB (SMF) 0,01 dB (MMF) 0,04 dB (DSF) 0,04 dB (NZDSF) |
| Evaluación de pérdidas en el punto de fusión | Por el núcleo Decalaje angular Deformación de fibra |
| Pérdidas de retorno | ≤60 dB |
| Cartuchos (mangueras) compatibles | 60 mm 40 mm micro |
| Programas de fusión | 100 ajustables |
| Programas de contracción | 30 (10 pre-establecidos + 20 ajustables) |
| Memoria interna | hasta 2000 resultados y parámetros de fusión |
| Posibilidades adicionales | |
| Prueba de resistencia mecánica de zona de fusión | Fuerza de extensión 1,96 – 2,25 N |
| Tiempo de vida útil de electrodos | 3 000 ciclos |
| Interfaces externas | USB 1.1, Mini-DIN |
| Visualización de información | |
| Tipo de pantalla | LCD giratoria con protección contra destellos |
| Diagonal | 4.73" |
| A color | Si |
| Visualización del punto de fusión | Si (2 cámaras CMOS) |
| Aumento | х200 |
| Alimentación | |
| Adaptador de red ADC-19 | 220 V AC |
| Batería recargable BTR-09 | capacidad 4000 mA/h |
| Tiempo de funcionamiento de batería | hasta 200 ciclos completos (incluyendo contracción térmica) |
| Condiciones de explotación | |
| Temperatura | –10 ~ +50°C |
| Altura sobre el mar | 0 ~ 5000 m |
| Humedad relativa | 0 ~ 95% (sin condensación) |
| Velocidad del viento max. | 15 m/s |
| Condiciones de almacenamiento | |
| Temperatura | –40 ~ +80 °C |
| Humedad relativa | hasta 95% (sin condensación) |
| Protección de factores externos | |
| Resistencia a las caídas | altura: 76 sm, cualquier superficie |
| Impermeabilidad al polvo | partículas de polvo de 0,1 a 500 μm |
| Impermeabilidad al agua | lluvia 10 mm/hora durante 10 min. |
| Dimensiones y peso | |
| Anchura | 150 mm |
| Longitud | 159 mm |
| Altura | 146 mm |
| Peso | 2,5 kg (con adaptador ADC-18) 2,7 kg (con batería BTR-09) |
¡Visite nuestra seccion Videos – alla usted encontrara mas videos interesantes!
Descargar Ficha de datos de Fujikura 80S (en inglés).
