Empalmadora de fibra óptica Fujikura 90S+ (cortadora de fibras CT-08)
Información general

Descripción
Fujikura 90S+ es una empalmadora de fibra óptica de nueva generación, equipada con lentes de precisión que permiten alinear las fibras por el núcleo con mucha exactitud. Además, estas lentes permiten al aparato distinguir diferentes tipos de fibras.
En el modelo 90S+ se utiliza una nueva tecnología de procesamiento de imágenes, que permite al aparato analizar luminosidad de imágenes de fibras. Alineamiento de fibras por el núcleo permite reducir las pérdidas de fusión al mínimo. Dispositivo puede distinguir diferentes tipos de fibras y ajustar automáticamente parámetros del arco eléctrico para optimizar el resultado.
Muchas funciones en Fujikura 90S+ están automatizadas, lo que permite reducir significativamente el tiempo de operación. El usuario solamente debe preparar las fibras y colocarlas en sujetadores especiales.
Particularidades
- Tiempo de fusión: 7-9 segundos (modo SM FAST).
- Tiempo de calentamiento: 13-15 segundos (para tubos de 60 mm).

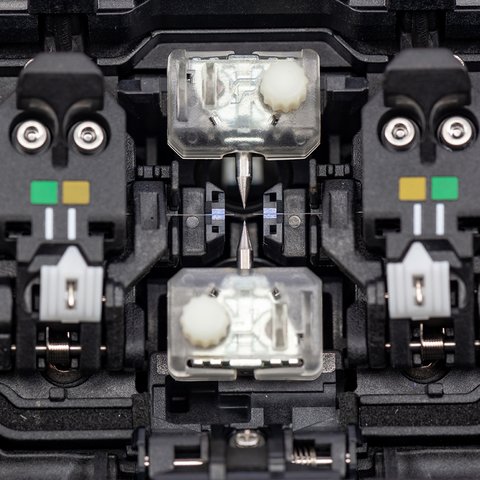

- Sistema de alineación de fibras por el núcleo.
- Tecnología perfeccionada de procesamiento de imagen.
- Función de distinción de fibras.

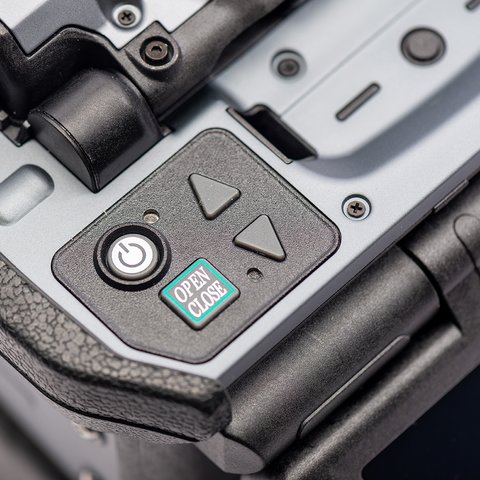

- Funciones automatizadas.

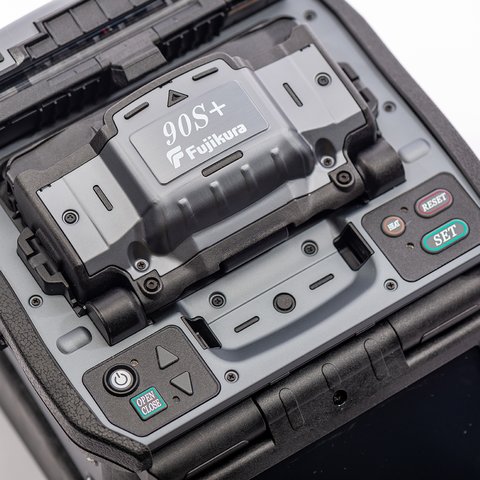

- Procedimiento de apertura de tapa contra viento toma un 80% menos de tiempo en comparación con Fujikura 80S.
- Procedimiento de colocación de fibras en el calentador toma un 50% menos de tiempo en comparación con Fujikura 80S.
- Instalación sencilla de cartucho (manguera) termorretractil.
- Tapa de maletín de transporte puede servir en calidad de mesa de trabajo.
- Maletín de transporte con varios compartimientos y gavetas.

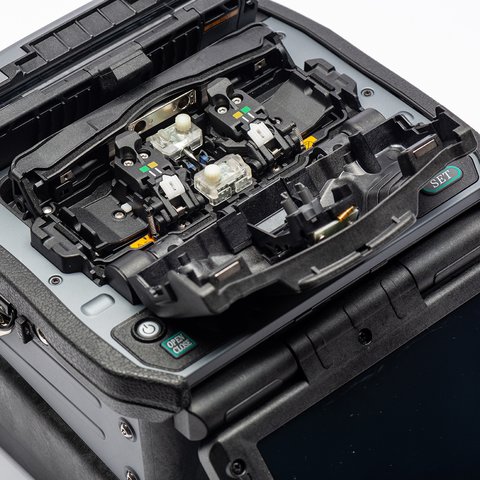

- Sujetadores de fibras compatibles con el revestimiento externo.
- Función de transmisión inalámbrica de datos permite cambiar posición de cuchilla en el caso de su desgaste.
- Posibilidad de conectar dos cortadoras de fibras simultáneamente.
- Gestión de tiempo de servicio de cuchilla: el aparato visualiza el tiempo de servicio, avisa sobre cambio de altura y posición de cuchilla, necesidad de reemplazarla.
- Manual integrado al software.
- Vida útil de batería - hasta 500 ciclos de carga.
- Vida útil de electrodos - 5 000 fusiones.

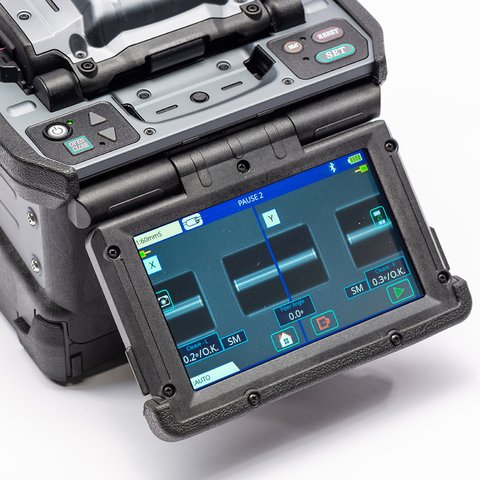

- Pantalla LCD TFT táctil a color de 5".
Especificaciones técnicas
Alineación de fibras | alineación por el núcleo | |
Tipos de fibras compatibles | tipo de fibra | fibras ópticas monomodo |
fibras ópticas multimodo | ||
diámetro de recubrimiento de núcleo | 80 μm - 150 μm | |
Recubrimiento de fibras | sujetadores de fibras | diámetro de recubrimiento: máx. 3 000 μm |
longitud de empalme: 5 mm - 16 mm | ||
Parámetros de fusión | pérdidas típicas de fusión | ITU-T G.652: 0.02 dB promedio |
ITU-T G.651: 0.01 dB promedio | ||
ITU-T G.653: 0.04 dB promedio | ||
ITU-T G.655: 0.04 dB promedio | ||
ITU-T G.657: 0.02 dB promedio | ||
tiempo de fusión | modo SM FAST: 7-9 s promedio | |
modo AUTO: 14-16 s | ||
Tuboss (mangas) compatibles | tipo | tubo termorretractil |
longitud | máx. 66 mm | |
diámetro | máx. 6.0 mm (antes de encoger) | |
Parámetros de tubos termoretráctiles | tiempo de contracción | 9-10 seg. para tubos<60 mm |
13-15 seg. para tubos de 60 mm | ||
Prueba de resistencia mecánica del punto de fusión | fuerza de extensión 2.0 N | |
Vida útil de electrodos | aprox. 5 000 ciclos | |
Dimensiones | 170 × 173 × 150 mm | |
Peso | 2.8 kg (con batería) | |
Condiciones ambientales | temperatura | de trabajo: -10°C - +50°C |
de almacenamiento: -40°C - +80°C | ||
humedad relativa | de trabajo: 0% - 95% sin condensación | |
de almacenamiento: 0% - 95% sin condensación | ||
altura sobre el mar | máx. 5 000 m | |
Adaptador de corriente | entrada | AC 100 - 240 V, 50/60 Hz, máx. 1,5 A |
Batería | tipo | recargable, de ion de litio |
entrada | aprox. DC 14,4 V / 6,380 mAh | |
capacidad | aprox. 300 ciclos de fusión y calentamiento | |
temperatura | durante carga: 0°C - 30°C | |
de almacenamiento: -20°C - +30°C | ||
tiempo de vida útil | aprox. 500 ciclos de carga/descarga | |
Pantalla | LCD | TFT táctil de 5 pulgadas |
aumento de imagen | de 200 a 300x | |
Iluminación | Muescas en forma de V | lámpara LED |
Interfaces | PC | USB2.0 Mini B |
lámpara LED externa | USB2.0 A aprox. DC 5 V, 500 mA |
|
peladora de fibras | conector Mini DIN de 6 pines DC 12 V, máx. 1 A |
|
inalámbrica | Bluetooth 4.1 LE | |
Almacenamiento de datos | modo de fusión | 100 modos |
modo de contracción | 30 modos | |
resultados de fusión | 20 000 resultados | |
imágenes de fusión | 100 imágenes | |
Orificio roscado para el soporte | 1/4-20UNC | |
Otras características | funciones automáticas | selección de modo de fusión dependiendo del tipo de fibra |
calibración de potencia del arco eléctrico | ||
tapa contra viento: abierta / cerrada | ||
sujetadores de fibras: abiertos | ||
tapa de calentador: abierta / cerrada | ||
sujetador de calentador: abierto / cerrado | ||
manuales | video demostrativo y manual del usuario en formato PDF | |
sujetador de fibras | instalación sencilla y rápida de tubo (manga) termoretráctil con ayuda de sujetador | |
electrodo | se reemplaza sin necesidad de usar herramientas especiales |
Manual de usuario
Descargar manual de usuario para Fujikura 90S+.
Contenido del paquete

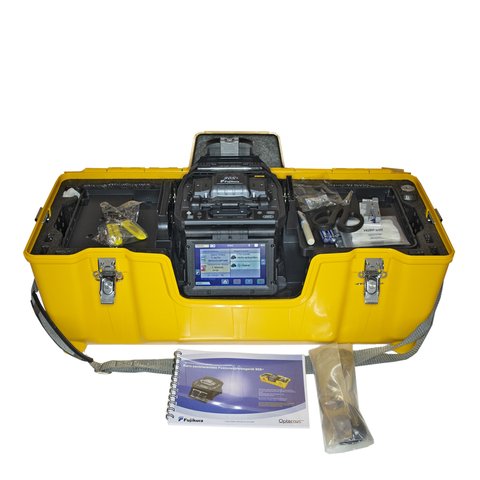

- Empalmadora de fibra óptica Fujikura 90S+ — 1 ud.
- Batería (BTR-15) — 1 ud.
- Adaptador de corriente (ADC-20) — 1 ud.
- Cable eléctrico (ACC-14, 15, 16 o 17) — 1 ud.
- Cable USB (USB-01) — 1 ud.
- Correa hombrera para empalmadora (ST-02) — 1 ud.
- Electrodos de repuesto (ELCT-16B) — 1 juego
- Sujetadores de fibras (SP-03) — 1 juego
- Maletín de transporte (CC-39) — 1 ud.
- Bandeja para repuestos (izquierda) (WT-09L) — 1 ud.
- Bandeja para repuestos (derecha) (WT-09R) — 1 ud.
- Placa JP-09 — 1 ud.
- Tornillo para soporte (TS-03) — 1 ud.
- Correa hombrera para maletín (ST-03) — 1 ud.
- Recipiente para líquidos (AP-02) — 1 ud.
- Guía rápida (QRG-02-E, C o J) — 1 ud.
- Peladora para fibras monomod (SS-03 o SS-01) — 1 ud.

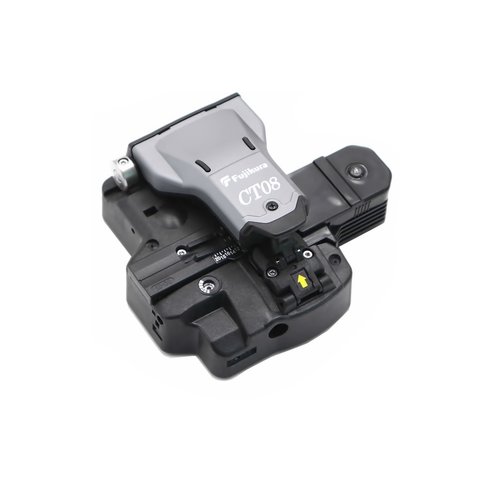

- Cortadora de fibras (CT-08) — 1 ud.
- Contenedor para residuos de fibras (FBD-05) — 1 ud.
- Base para fibras con placa de sujeción (AD-10-M24) — 1 ud.
- Estuche para cortadora (CC-37) — 1 ud.
- Llave hexagonal (HEX-01) — 1 ud.
