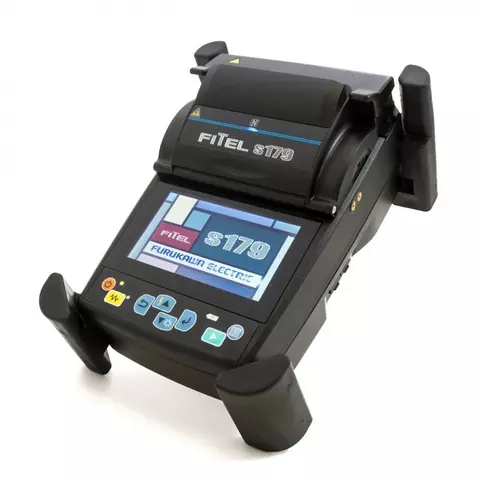

Furukawa Fitel S179A es una potente empalmadora de fibra óptica con tecnología de alineamiento de fibras por el núcleo, diseñada para de fusionar las fibras en cuestión de segundos con pérdidas mínimas. Es un aparato que combina velocidad, precisión, fiabilidad y tecnologías de punta. Diseñado para trabajar con líneas magistrales, redes PON y FTTx, centros de datos, etc. Furukawa Fitel S179A permite fusionar todos los tipos de fibras singulares y conectores SC y LC.
| Alineamiento de fibras | por el núcleo |
| Tipos de fibras compatibles | SM (ITU-T G.652, G.657A1/A2) MM (ITU-T G.651) DSF (ITU-T G.653) NZDS (ITU-TG.655) CSF (ITU-T G.654) BIF/UBIF (ITU-T G.657B3) |
| Diámetro de recubrimiento | 80-150 μm |
| Diámetro de revestimiento | 100-3000 μm |
| Longitud de empalme | 5-16 mm |
| Pérdidas típicas de fusión | 0,02 dB (SM) 0,01 dB (MM) 0,04 dB (DSF/NZDS) |
| Pérdidas de retorno | ≥70 dB |
| Evaluación de pérdidas | automática |
| Tiempo de fusión | 6 s (modo semi automático) |
| Tiempo de calentamiento de tubo termoretráctil | 9 s (60 mm, Tyco SMOUV1120-01, diámetro de recubrimiento 250-900 μm, modo Power) 13 s (60 mm, FITEL S921, diámetro de recubrimiento 250 μm, modo Power) 15 s (60 mm, FITEL S921, diámetro de recubrimiento 900 μm, modo Power) |
| Número de programas de fusión | 300 |
| Selección automática de programa de fusión | Si |
| Número de programas de calentamiento | 100 |
| Inicio automático de proceso de calentamiento de tubo | Si |
| Longitud de tubos (mangas) | 20/40/45/60 mm |
| Sujetador de fibras | Tight Holder o Removable Fiber Holder System |
| Prueba de resistencia mecánica del punto de fusión | 1,96 N |
| Función de atenuador integrado | Si |
| Pérdidas inducidas (atenuador) | 0,1...15,0 dB (con el paso 0,1 dB) |
| Alimentación eléctrica | corriente AC de 100 a 240 V (50/60 Hz), corriente DC de 11 a 24 V |
| Pantalla | LCD a color táctil de 4,3" |
| Magnificación de imagen | 104X, 278X, 556X |
| Almacenamiento de resultados | 20 000 |
| Interfaces | USB 2.0 mini B × 1 puerto, Standard A × 1 puerto |
| Capacidad de batería | 220 ciclos de fusión / calentamiento, 90 s / ciclo |
| Dimensiones | 179×246×131 mm |
| Peso | 2,0 kg (con batería) |
| Condiciones ambientales | |
|---|---|
| Velocidad de viento | no más de 15 m/s |
| Altura sobre nivel del mar | hasta 5000 m |
| Humedad relativa | 0...95% (sin condensación) |
| Temperatura de almacenamiento | -40...+60°C |
| Temperatura de trabajo | -10...+50°C |
Descargar Manual de usuario para Furukawa Fitel S179A (en inglés).
