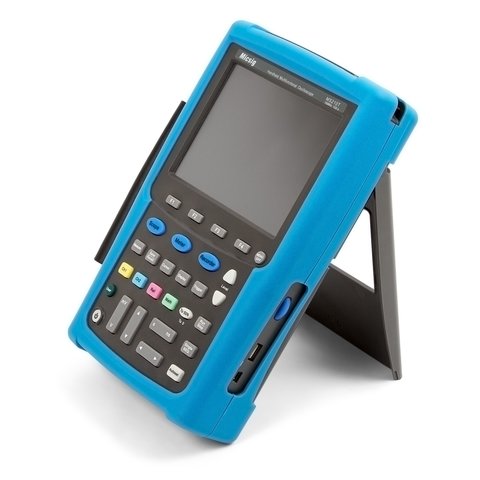

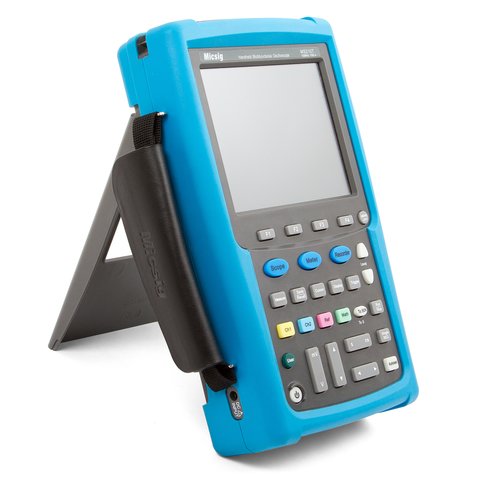

Osciloscopio digital portátil Micsig MS220T
Código: 856585
Osciloscopio digital portátil Micsig MS220T
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
El precio aparecerá pronto
Información general
Video
110, 220 V Garantía: 12 meses
Osciliscopio digital de 2 canales (ancho de banda 200 MHz) con funciones de multímetro, equipado con pantalla LCD TFT de 5.7". Leer más
El precio aparecerá pronto
Descripción
Osciloscopio Micsig MS220T permite medir el coeficiente de amplificación, barrido horizontal y posición de señal en tres modos diferentes: normal, con ayuda de botones; con ayuda de rueda giratoria; o mediante la pantalla táctil. El software Micsig ScopeSuite es muy completo y posee varias funciones útiles: actualización de software, manejo en tiempo real, mediciones automáticas, almacenamiento de señal en tiempo real, grabación y análisis de datos. Modelo MS220T está equipado con una pantalla LCD TFT táctil de 5.7" pulgadas con resolución 640 × 480.
Particularidades
- 3 modos de manejo: con botones, rueda giratoria y pantalla táctil.
- Memoria: 240 mil puntos.
- Resolución de pantalla 640×480.
- 31 formas de mediciones automáticas.
- Posibilidad de realizar de mediciones con ayuda del cursor.
- 3 formas de almacenamiento: multímetro, osciloscopio, trazador.
- En el modo de multímetro es posible realizar 10 tipos de mediciones y pruebas: voltaje AC/DC, corriente, resistencia, etc.
- Software especial ScopeSuite.
Datos técnicos
| Ancho de banda | 200 MHz |
| Tiempo de subida | ≤1,5 ns |
| Frecuencia de muestreo en tiempo real | un canal: 1 GSam/s dos canales: 500 MSam/s |
| Capacidad de memoria | un canal: 240 Kpts dos canales: 120 Kpts |
| Canal aislado | no se soporta |
| Sistema vertical | |
|---|---|

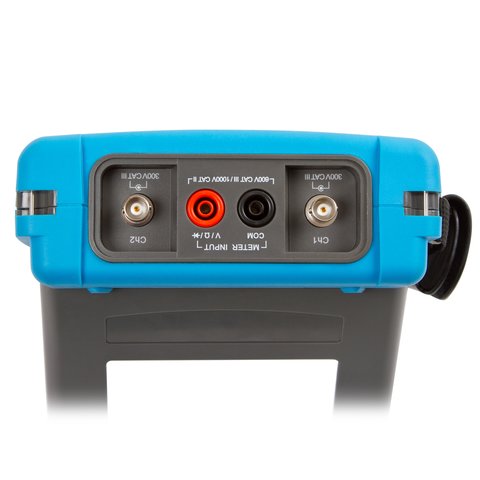

| Canales | 2 canales para el osciloscopio, 1 canal para el multímetro |
| Entrada | DC, AC, GND |
| Impedancia de entrada | en paralelo 1 MΩ ±1% con 15 pF ±3 pF |
| Sensibilidad vertical | 5 mV/div ~ 50 V/div |
| Resolución vertical | 8 bit |
| Voltaje máximo de entrada | 600 V CAT Ⅱ 300 V CATⅢ |
| Sistema horizontal | |
| Diapasón de base de tiempo | 4 ns/div ~ 10 s/div |
| Precisión de base de tiempo | 20 ppm |
| Modos de muestreo | normal, promedio, pico-pico, límite de dominio |
| Almacenamiento de señales | 4 oscilogramas (con posibilidad de almacenar los datos en una memoria flash) |
| Sistemas de disparo | |
| Formas de disparo | frontal, impulso, lógico, conexión de bus en serie (UART, LIN, CAN, SPI, I2C) |
| Entrada de disparo | DC, AC, supresión de frecuencias altas, supresión de frecuencias bajas, supresión de ruidos |
| Modos de disparo | automático, normal, singular |
| Fuentes de disparo | CH1, CH2 |
| Mediciones | |
| Mediciones automáticas | 31 forma |
| Tipos de cursor | horizontal, vertical, cruzado |
| Operaciones matemáticas | |
| Operador | suma, resta, multiplicación, división |
| Ajustes de ventana FFT | rectangular, Hamming, Blackman-Harris, Hanning |
| Pantalla | |
| Pantalla | LCD TFT táctil de 5.7" pulgadas |
| Resolución | 640 × 480 |
| Visualización de oscilogramas 3D | no se soporta |
| Graticula de la zona de visualización de oscilogramas | 12 divisiones horizontales × 8 divisiones verticales |
| Forma | forma YT (puede ser mejorada hasta XY) |
| Puertos de entrada/salida y conectividad | |
| Mini USB 2.0 | para el ordenador |
| USB 2.0 | para las tarjetas de memoria |
| WiFi | no se soporta |
| Multímetro | |
| Tipos de mediciones | 10 mediciones físicas (voltaje, corriente, resistencia, capacitancia, test de diodos, etc.) |
| Precisión de mediciones | 4 bit |
| Valores reflejados | máximo, promedio, mínimo, valores con el tiempo fijado, relativos |
| Registración y almacenamiento de datos | |
| Contenido del registrador | mediciones del multímetro, osciloscopio, oscilogramas |
| Base de tiempo del registrador | mediciones del multímetro: 10 s/div ~ 20 min/div mediciones del osciloscopio: 10 s/div ~ 20 min/div oscilograma: 100 mks/div ~ 2 min/div |
| Tiempo de almacenamiento de datos en el registrador | max. 17 días (puede ser modificado con ayuda de memoria flash) |
| Alimentación | |
| Adaptador de alimentación | entrada: 100-240 V AC, 50-60 Hz, 2 A; salida: 12 V DC, 5 A |
| Batería | capacidad: 7.4 V / 6000 mAh, tiempo de funcionamiento 4~5 horas |
| Condiciones ambientales | |
| Temperatura de funcionamiento | -20℃ ~ +50℃ |
| Humedad relativa | < 85% (sin condensación) |
| Generales | |
| Dimensiones | 254 × 160 × 60 mm |
| Peso | Osciloscopio: 1380 g (sin batería), accesorios (estándar): 691 g, batería (estándar): 276 g |
Video
Contenido del paquete
- Osciloscopio digital Micsig MS220T — 1 ud.
- Adaptador de alimentación — 1 ud.
- Sondas para el osciloscopio 10x — 1 juego.
- Tientas del multímetro — 1 juego.
- Cable USB — 1 ud.
- Batería Li-ion — 1 ud.
- CD con el software ScopeSuite — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
