Información general
0.65 kg Garantía: 12 meses
Osciloscopio digital portátil de un canal con el ancho de banda 20 MHz, frecuencia de muestreo en tiempo real 500 MSa/s y funciones de multímetro. Leer más
Ahorrar con mayoreo
Avisar sobre disminución de precio
Descripción

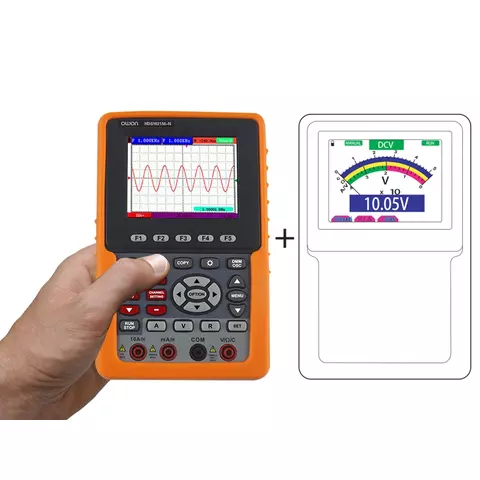

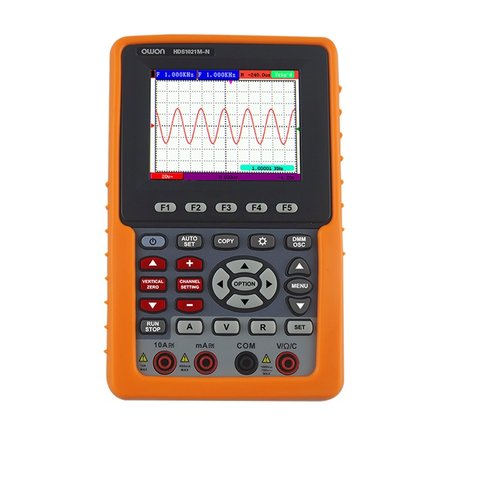

OWON HDS1021M-N es un osciloscopio digital portátil de un canal con el ancho de banda 20 MHz, frecuencia de muestreo en tiempo real 500 MSa/s y memoria 6 mil puntos. Adicionalmente posee funciones de multímetro que permite medir voltaje y corriente AC/DC, resistencia, capacidad, realizar chequeo de diodos y continuidad de circuitos. Equipado con USB host que permite conectar dispositivos de almacenamiento externos.
Particularidades
- Ancho de banda 20 MHz.
- Número de canales: 1 + entradas de multímetro.
- Frecuencia de muestreo en tiempo real: 500 MS/s.
- Memoria 6 mil puntos.
- Pantalla LCD TFT a color de 3.5” (640 × 480 píxeles).
- Función SCPI.
- Interfaz: USB.
- Multímetro integrado.
Datos técnicos
| Ancho de banda | 20 MHz |
| Tiempo de subida | ≤ 11 ns |
| Canales | 2 en 1 (DSO + Multímetro) |
| Sensibilidad vertical | 5 mV/div - 5 V/div |
| Precisión de mediciones DC | 3% |
| Resolución vertical (A/D) | 8 bits |
| Escala horizontal (s/div) | 5 ns/div - 100 s/div |
| Entrada | |
| Impedancia de entrada | 1 MΩ, 10 pF |
| Acoplamientos de entrada | AC, DC, GND |
| Voltaje máximo de entrada | ± 400 V, CATI, CATII |
| Sondas pasivas | х1; х10 |
| Factor de atenuación de sondas | х1; х10; х100; х1000 |
| Sistema de disparo | |
| Modos de disparo | Automático, normal, singular |
| Tipos de disparo | Frente, video, alterno |
| Sistema de procesamiento digital | |
| Tipo de muestreo | en tiempo real |
| Frecuencia de muestreo | 500 MSa/s |
| Capacidad de memoria | 6 mil puntos |
| Modos de muestreo | Muestreo directo, registro de picos, promedio |
| Interpolación | sin(x)/x |
| Sistema de mediciones y funciones matemáticas | |
| Mediciones automáticas | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Funciones matemáticas | Suma, resta, multiplicación, división, FFT |
| Generales | |
| Tipo de pantalla | LCD TFT a color de 3.5” |
| Resolución de pantalla | 320 × 240 |
| Alimentación | 100-240 V / batería Li-ion de 7.4 V (6 horas de funcionamiento) |
| Dimensiones | 115 × 40 × 180 mm |
| Peso | 0,65 kg |
Manual de usuario
Descargar manual de usuario para OWON HDS1021M-N.
Software
Descargar software para OWON HDS1021M-N.
Contenido del paquete
- Osciloscopio digital OWON HDS1021M-N — 1 ud.
- Sonda — 1 ud.
- Cable de red — 1 ud.
- Cable USB — 1 ud.
- Sondas de multímetro — 2 uds.
- Adaptador USB para pruebas — 1 ud.
- Módulo para medir capacidad — 1 ud.
- Manual de usuario — 1 ud.
- Certificado de garantía — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
