Osciloscopio digital portátil SIGLENT SHS1102 con 2 canales aislados
Código: 837928
Osciloscopio digital portátil SIGLENT SHS1102 con 2 canales aislados
Información general
Descripción
Características
Entrega
Pago
Garantía
Descontinuado
Información general
7.5 kg 110, 220 V Garantía: 36 meses
Osciloscopio digital portátil de 2 canales aislados con ancho de banda 100 MHz, frecuencia de muestreo 1 GS/s, pantalla TFT LCD de 5,6", con funciones de multímetro y registrador de datos. Leer más
Descontinuado
Descripción

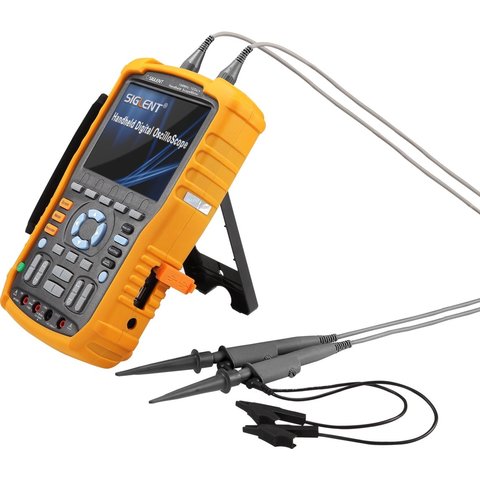

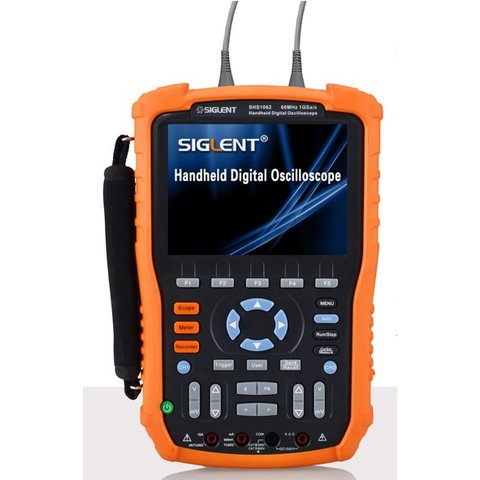

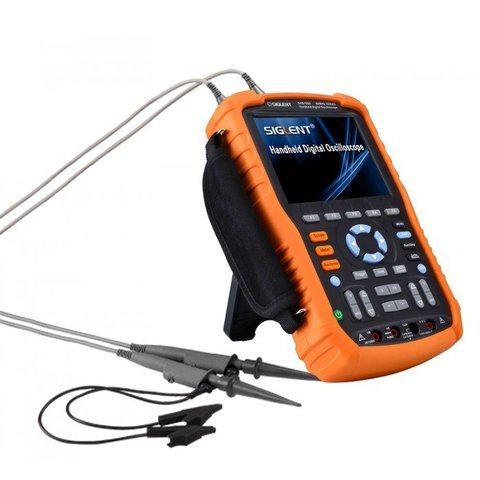

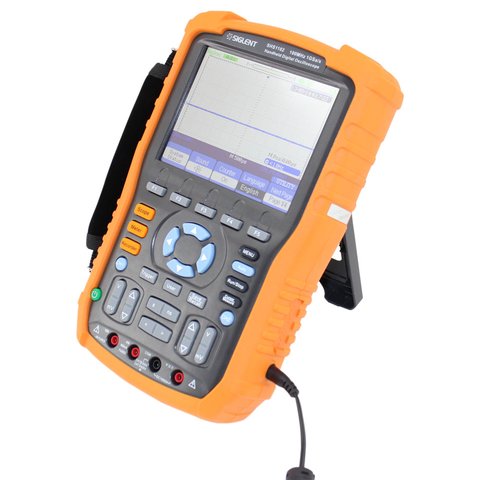

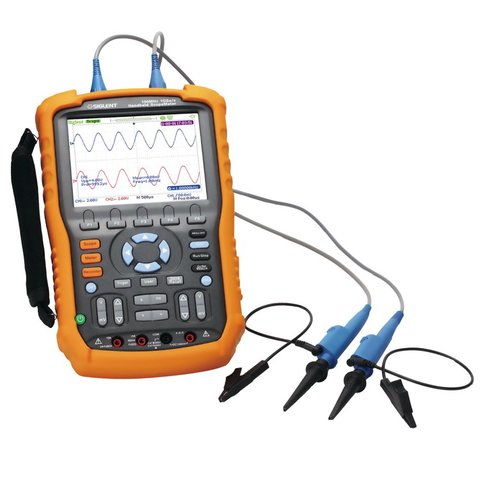

SIGLENT SHS1102 es un osciloscopio digital portátil de dos canales con funciones de multímetro digital y registrador de datos. Entradas del aparato están totalmente aisladas, lo que permite trabajar con alta tensión (hasta 1000 V). Perfecto para aplicaciones industriales y trabajos en campo.
Particularidades
- Osciloscopio digital con el ancho de banda 100 MHz con funciones de multímetro digital y registrador de datos.
- Entradas aisladas.
- 32 tipos de mediciones automáticas de formas de señales.
- 3 modos de mediciones por cursor.
- 5 funciones matemáticas: suma, resta, multiplicación, división, FFT.
- Funciones de multímetro:
- voltaje AC/DC
- corriente AC/DC
- resistencia
- capacitancia
- chequeo de circuitos
- chequeo de diodos
- Pantalla LCD TFT a color.
- Alimentación autónoma de batería recargable.
- Estándar de seguridad: EN 61010-031.
- Equipo compacto y liviano.
Datos técnicos
| Datos técnicos del osciloscopio | |
|---|---|
| Ancho de banda | 100 MHz |
| Tiempo de subida | ≤ 3.5 ns |
| Frecuencia de muestreo | En tiempo real: 1 Gsa/s; En tiempo equivalente: 50 Gsa/s |
| Sensibilidad vertical | 5 mV/div ～ 100 V/div |
| Capacidad de memoria | 2M |
| Exploración | 2,5 ns ～50 s/div, Barrido: 100 ms ～ 50 s/div |
| Disparador | Edge, Pulse, Video, Alternate, Slope |
| Resolución vertical | 8 bit |
| Interfaces | USB Device, USB Host |
| Funciones matemáticas | +, -, *, /, FFT |
| Pantalla | LCD TFT a color, 320×234 |
| Datos técnicos del multímetro | |
| Medición de resistencia | Diapasón: 600 Ω – 60 MΩ Precisión: ±0.5% ±5 dígitos |
| Medición de voltaje DC | Diapasón: 60 mV – 1000 V Precisión: ±0.5% ±5 dígitos |
| Medición de voltaje AC | Diapasón: 60 mV – 750 V Precisión: ±1% ±5 dígitos |
| Medición de corriente DC | Diapasón: 60 mV – 10 A Precisión: ±1% ±5 dígitos |
| Medición de corriente AC | Diapasón: 60 mV – 10 A Precisión: ±1% ±5 dígitos |
| Medición de capacitancia | 40.00 nF (±3% ±1 digito) 400.0 nF– 400.0 µ F (±1% ±1 digito) |
| Prueba ON/OFF | < 30 Ω |
| Chequeo de diodos | 0 V ～ 2.0 V |
| Capacidad de almacenamiento de formas de señal | 7 M puntos |
| Modos de mediciones | Manual/automático |
| Resolución máxima de pantalla | 6000 dígitos |

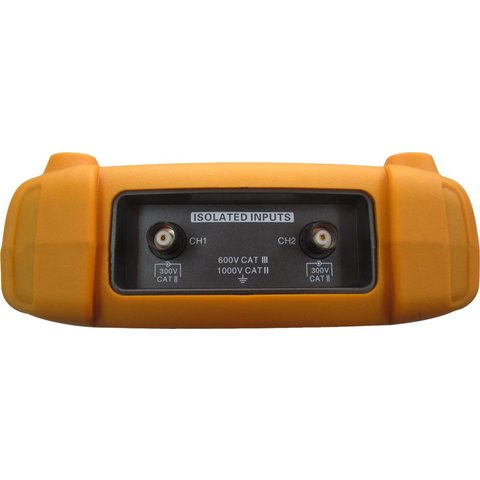

| Aislamiento | |
| Enchufe de entrada directa | 300 V CAT II |
| Enchufe de sonda 10:1 | 1000 V CAT II, 600 V CAT III |
| Entrada máxima METER | 1000 V CAT II |
| Conector BNC referente a la tierra | 1000 V CAT II, 600 V CAT III |
| Entre canales | 1000 V CAT II, 600 V CAT III |
| Multímetro a la tierra (COM) | 600 V CAT II, 300 V CAT III |
| Voltaje máximo de entrada | DC 1000 V, AC 750 V |
| Datos generales | |
| Alimentación | Batería recargable de litio incorporada: 7.4 V, 4500 mAh (> 3 horas de funcionamiento) Adaptador de corriente, entrada: 100-240 V, 50/60 Hz, salida: 9 V, 2.8 A |
| Pantalla | LCD TFT a color de 5,6", 320×234 |
| Peso | 1.5 kg |
| Dimensiones | 163.2 × 259.5 × 53.3 mm |
Información Adicional
Descargar Ficha de datos de SIGLENT SHS1102 (en inglés).
Contenido del paquete
- Osciloscopio digital portátil SIGLENT SHS1102 - 1 ud.
- Sondas pasivas - 2 uds.)
- Cable de alimentación - 1 ud.
- Adaptador de corriente - 1 ud.
- Sonda de multímetro - 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
