Osciloscopio digital portátil SIGLENT SHS815
Código: 862790
Osciloscopio digital portátil SIGLENT SHS815
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
Descontinuado
Información general
Video
7.5 kg 110, 220 V Garantía: 36 meses
Modelo de dos canales con el ancho de banda 150 MHz, perteneciente a la serie SHS800. Ejerce tres funciones principales: osciloscopio, multímetro y registrador de formas de señales. Leer más
Descontinuado
Descripción

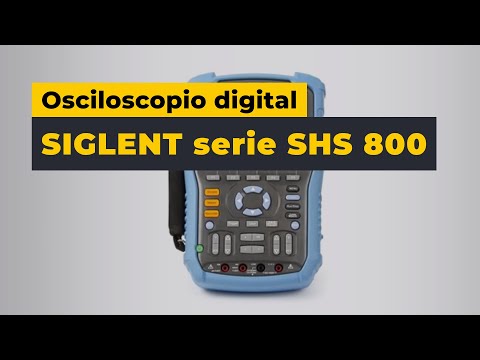

SIGLENT SHS815 es un osciloscopio portátil de dos canales con el ancho de banda 150 MHz, frecuencia de muestreo 1 GSa/s y memoria de 2M, perteneciente a la serie SHS800. Osciloscopio portátil SIGLENT SHS815 también funciona como multímetro y permite medir voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, realiza chequeo de diodos y circuitos.
Particularidades
- Dos canales, ancho de banda 150 MHz
- Frecuencia de muestreo en tiempo real 1 GSa/s
- Frecuencia de muestreo en tiempo equivalente 50 GS/s
- 5 funciones matemáticas: suma, resta, multiplicación, división, FFT.
- Funciones de multímetro:
- Voltaje y corriente DC
- Voltaje y corriente AC
- Resistencia
- Capacitancia
- Chequeo de circuitos
- Chequeo de diodos
- Memoria 2 M
- 32 tipos de mediciones automáticas de formas de señales, 3 modos de mediciones por cursor
- Pantalla LCD a color de 5,7 pulgadas
- Batería recargable incorporada
Video
Datos técnicos
| Ancho de banda | 150 MHz |
| Tiempo de subida | ≤ 2.3 ns |
| Frecuencia de muestreo en tiempo real | 1 canal: 1 GSa/s 2 canales: 500 MSa/s |
| Frecuencia de muestreo en tiempo equivalente | 50 GSa/s |
| Resolución vertical | 2 mV/div ~ 100 V/div |
| Memoria | 2 M |
| Tempo de barrido | 2,5 ns ~ 50 s/div |
| Tipo de disparador | Edge, Pulse, Video, Slope y Alternative |
| Contador de frecuencias | 6 dígitos |
| Funciones matemáticas | suma, resta, multiplicación, división, FFT |
| Funciones de multímetro | |
|---|---|
| Voltaje DC | 60 mV / 600 mV - 1000 V: ±(1% + 5 dígitos) |
| Voltaje AC | 60 mV / 600 mV - 750 V: ±(1% + 5 dígitos) |
| Corriente DC | 60.00 mA - 600 mA / 6 A - 10 A: ±(1,5% + 5 dígitos) |
| Corriente AC | 60.00 mA - 600 mA / 6 A - 10 A: ±(1,5% + 5 dígitos) |
| Resistencia | 600 Ω - 60 MΩ: ±(1% + 5 dígitos) |
| Capacitancia | 40 nF / 400 nF - 400 mF: ±(4% + 5 dígitos) |
| Test de diodos | 0 - 2 V |
| Chequeo de circuitos | ≤50 Ω, con zumbador |
| Datos generales | |
| Visualización | 6000 |
| Pantalla LCD | 5,7 pulgadas (320 × 234) |
| Puertos | USB interface, USB host |
| Alimentación | Li-batería: 7,4 V, 5000 mAh Adaptador: 100 - 240 V, 50/60 Hz, salida: 9 V 4 A |
| Dimensiones | 163,2 × 259,5 × 53,3 mm |
| Peso | 1,5 kg |
Información Adicional
Descargar Ficha de datos de SIGLENT SHS810 (en inglés).
Contenido del paquete
- Osciloscopio portátil SIGLENT SHS810 - 1 ud.
- Sondas - 2 uds.)
- 1:1
- 1:10
- Cable eléctrico - 1 ud.
- Adaptador - 1 ud.
- Calibrador de sondas - 1 ud.
- Cable USB - 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
