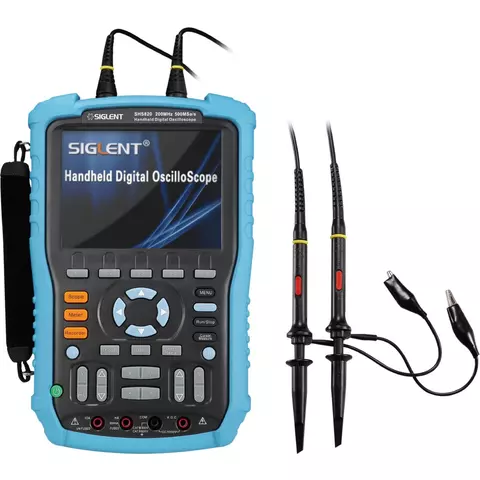

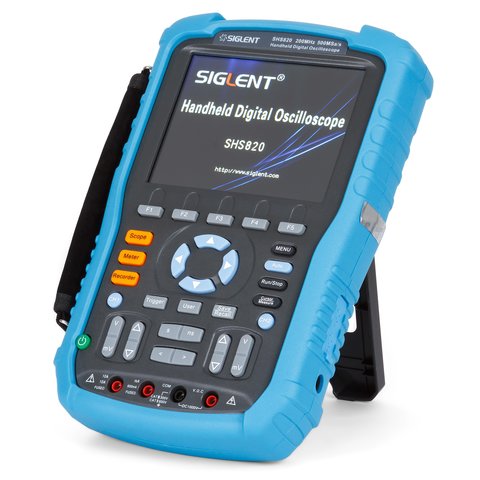

Osciloscopio digital portátil SIGLENT SHS820
Código: 869147
Osciloscopio digital portátil SIGLENT SHS820
Información general
Descripción
Características
Video
Entrega
Pago
Garantía
Descontinuado
Información general
Video
8 kg 110, 220 V Garantía: 36 meses
Osciloscopio portátil de dos canales con el ancho de banda 200 MHz perteneciente a la serie SHS800. Ejerce tres funciones principales: osciloscopio, multímetro y registrador de formas de señales. Leer más
Descontinuado
También le podrían interesar
Descripción

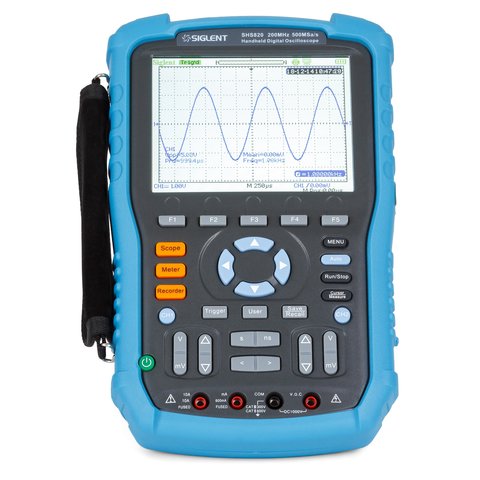

SIGLENT SHS820 es un osciloscopio portátil de dos canales con ancho de banda 200 MHz, frecuencia de muestreo 500 MSa/s y memoria de 32 K, perteneciente a la serie SHS800. Osciloscopio portátil SIGLENT SHS826 también funciona como multímetro y puede medir voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, ejecuta test de diodos y chequeo de circuitos.
Particularidades
- Ancho de banda 200 MHz, dos canales
- Frecuencia de muestreo en tiempo real 500 MS/s
- Frecuencia de muestreo en tiempo equivalente 50 GS/s
- 5 funciones matemáticas: suma, resta, multiplicación, división, FFT
- Funciones de multímetro:
- Voltaje y corriente DC
- Voltaje y corriente AC
- Resistencia
- Capacidad
- Chequeo de circuitos
- Test de diodos
- Memoria 32 k
- 32 tipos de mediciones automáticas de formas de señales, 3 modos de mediciones por cursor
- Pantalla LCD a color de 5,7 pulgadas
- Batería recargable incorporada
Datos técnicos
| Ancho de banda | 200 MHz |
| Tiempo de subida | ≤ 3.5 ns |
| Frecuencia de muestreo en tiempo real | 1 Ch: 500 MS/s 2 Ch: 500 MSa/s |
| Frecuencia de muestreo en tiempo equivalente | 50 GS/s |
| Sensibilidad vertical | 2 mV/div ~ 100 V/div |
| Memoria | 32 k |
| Tempo de barrido | 2.5 ns ~ 50 s/div |
| Tipos de disparo | Edge, Pulse, Video, Slope y Alternative |
| Contador de frecuencias | 6 dígitos |
| Funciones matemáticas | suma, resta, multiplicación, división, FFT |
| Funciones de multímetro | |
|---|---|
| Voltaje DC | 60 mV / 600 mV - 1000 V: ±(1% + 5 dígitos) |
| Voltaje AC | 60 mV / 600 mV - 750 V: ±(1% + 5 dígitos) |
| Corriente DC | 60.00 mA - 600 mA / 6 A - 10 A: ±(1,5% + 5 dígitos) |
| Corriente AC | 60.00 mA - 600 mA / 6 A - 10 A: ±(1,5% + 5 dígitos) |
| Resistencia | 600 Ω - 60 MΩ: ±(1% + 5 dígitos) |
| Capacidad | 40 nF / 400 nF - 400 μF: ±(4% + 5 dígitos) |
| Test de diodos | 0 - 2 V |
| Chequeo de circuitos | < 50 Ω con zumbador |
| Datos generales | |
| Visualización | 6000 |
| Pantalla LCD | 5,7 pulgadas (320 × 234) |
| Puertos | USB interfaz, USB host |
| Alimentación | Batería recargable de litio: 7,4 V, 5000 mAh Adaptador: 100 - 240 V, 50/60 Hz, salida: 9 V 4 A |
| Dimensiones | 163.2 × 259.5 × 53.3 mm |
| Peso | 1.5 kg |
Video
Información Adicional
Descargar Ficha de datos para SIGLENT SHS820.
Manual de usuario
Descargar Manual de usuario para SIGLENT SHS820.

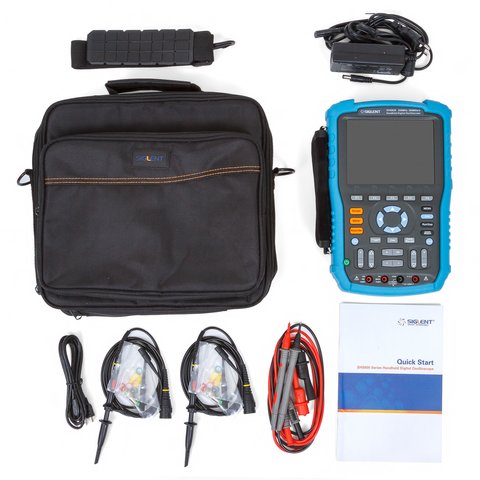

Contenido del paquete
- Osciloscopio digital portátil SIGLENT SHS820 — 1 ud.
- Sondas pasivas — 2 uds.
- 1:1
- 1:10
- Cable de alimentación — 1 ud.
- Adaptador — 1 ud.
- Tientas de prueba (para multímetro) — 2 uds.
- Calibrador de sondas — 1 ud.
- Cable USB — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
