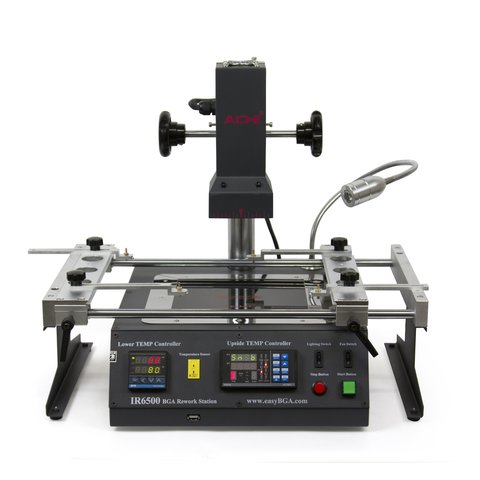

Estación de soldadura infrarroja ACHI IR-6500 + Juego de accesorios para reballing
Código: 846595
19 kg 220 V Garantía: 6 meses
Estación de soldadura infrarroja multifuncional semiautomática con función de sincronización con el ordenador y calentador cerámico, destinada para reparación de placas de ordenadores (incluyendo placas madres y ordenadores portátiles), consolas de videojuegos y otras placas BGA. Juego para reballing incluye maquina (mesa) para reballing, 10 plantillas BGA y bolas para reballing. Leer más
Avisar sobre disminución de precio
También le podrían interesar
ACHI IR-6500 es una estación de soldadura infrarroja multifuncional semiautomática con función de sincronización con el ordenador y calentador cerámico, destinada para reparación de componentes CBGA, CCGA, CSP, QFN, MLF, PGA y todos los tipos de placas μBGA epóxicas. Posibilidad de programar diferentes perfiles térmicos permite elegir el régimen adecuado para cada tipo de soldadura, incluyendo aleaciones sin plomo.
Particularidades
- Estación de soldadura destinada para reparación de placas de ordenadores (incluyendo placas madres y ordenadores portátiles), consolas de videojuegos, placas de equipos electrónicos con LCD y otras placas BGA grandes.
- Idónea para soldar y desoldar los componentes CBGA, CCGA, CSP, QFN, MLF, PGA y todos los tipos de placas μBGA epóxicas.
- Trabaja con soldaduras con y sin plomo.
- Tecnología de soldadura infrarroja en el espectro invisible (luz negra).
- Incluye termocupla tipo K OMEGA para controlar la temperatura con mayor precisión.
- Tecnología de control de temperatura mediante un circuito cerrado garantiza control exacto de temperatura y distribución uniforme del calor.
- Proceso de desmontaje ocupa aproximadamente 5 minutos.
- Temperatura máxima hasta 400 °C.
- Posibilidad de conectar el ordenador mediante el puerto USB y manejar el proceso con ayuda del software «IRSOFT».
- 8 posiciones para aumentar y 8 posiciones para mantener la temperatura.
- Posibilidad de almacenar hasta 10 grupos de perfiles térmicos simultáneamente.
- Paquete incluye un CD con el manual y video de demostración.
Manuales
Descargar manual del usuario de ACHI IR-6500 (en inglés)
Datos técnicos
Calentamiento | |
---|---|
Tipo del cañón superior | IR |
Dimensiones del cañón superior | 80 mm × 80 mm |
Potencia del cañón superior | 400 W |
Tipo del pre-calentador (inferior) | IR |
Dimensiones del pre-calentador | 180 mm × 180 mm |
Potencia del pre-calentador | 800 W |
Potencia total | 1200 W |
Control de temperatura del cañón superior | Control independiente mediante un circuito cerrado con precisión ±0,5%, con alarma |
Control de temperatura del pre-calentador | Control independiente mediante un circuito cerrado con precisión ±0,5%, sin alarma |
Dimensiones de microchips a reparar (max) | ≤ 70 mm ×70 mm |
Dimensiones de placas a reparar (max) | ≤ 400 mm × 305 mm |
Condiciones de funcionamiento | |
Temperatura de trabajo | 15 ~ 45 °C |
Humedad | de 5% a 95%, sin condensación |
Temperatura de almacenamiento | –20 ~ 70 °C |
Humedad | de 5% a 95%, sin condensación |
Generales | |
Alimentación | 220 V AC |
Interfaz | USB |
Dimensiones | 475 × 480 × 420 mm |
Peso | 15 kg |
Video
Contenido del paquete
Estación de soldadura infrarroja ACHI IR-6500
- Estación de soldadura ACHI IR-6500 – 1 ud.
- Soporte para placas – 1 ud.
- Termocupla con soporte – 1 ud.
- Cable USB – 1 ud.
- Manual de usuario – 1 ud.
- CD con el software y video de demostración – 1 ud.
Juego de accesorios para reballing
- Mesa para reballing (maquina azul) — 1 ud.
- Fundente Amtech — 1 ud.
- Bolas de soldadura (2500 uds/paquete)
- 0.3 mm — 1 ud.
- 0.35 mm — 1 ud.
- 0.4 mm — 1 ud.
- 0.45 mm — 1 ud.
- 0.5 mm — 1 ud.
- 0.55 mm — 1 ud.
- 0.6 mm — 1 ud.
- 0.76 mm — 1 ud.
- Lapiz de succión — 1 ud.
- Cinta Kapton — 1 ud.
- Malla para desoldar Goot CP-2015 — 1 ud.
- Cepillo — 1 ud.
- Raspadora — 1 ud.
- Plantillas BGA — 10 uds.
- Universal 0.3 mm
- Universal 0.35 mm
- Universal 0.4 mm
- Universal 0.45 mm
- Universal 0.5 mm
- Universal 0.55 mm
- Universal 0.6 (paso = 1.0 mm)
- Universal 0.6 (paso = 0.9 mm)
- Universal 0.6 (paso = 1.1 mm)
- Universal 0.76 (paso = 1.27 mm)
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
