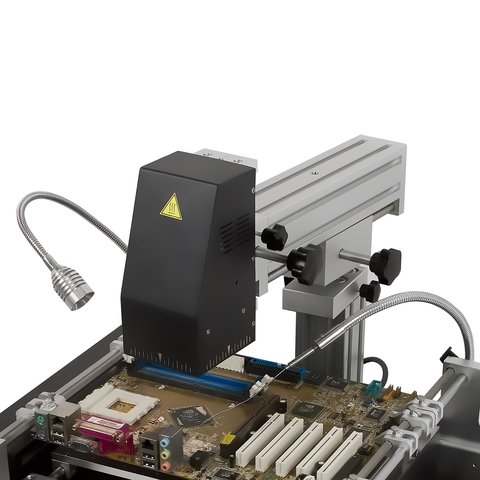

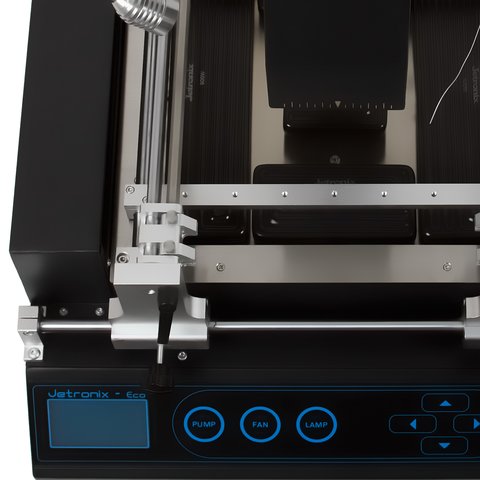

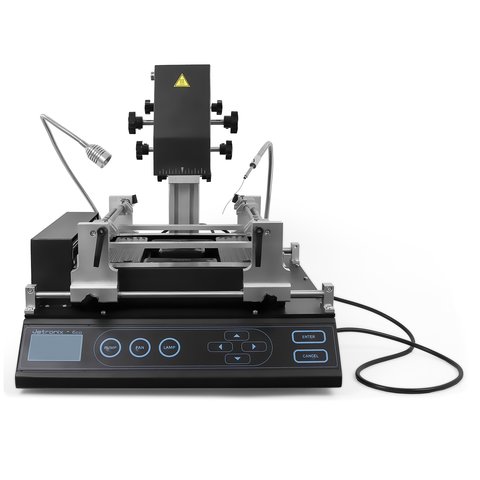

Jovy Systems Jetronix-Eco es una estación de soldadura BGA infrarroja semiautomática con potente calentador cerámico y función de sincronización con el PC. Está destinada para montaje y desmontaje de componentes CBGA, CCGA, CSP, QFN, MLF, PGA y otros componentes BGA en los circuitos impresos (PCB).
Particularidades
- Alta potencia: max. 3200 W.
- Tres zonas de calentamiento: zona de reflujo, zona de pre-calentamiento inferior y zona de calentamiento superior.
- Cañón (calentador) superior se mueve para arriba/abajo, adentro/afuera y gira al 180°.
- Área de pre-calentamiento grande: hasta 245 × 245 mm.
- Control completo sobre el proceso se efectúa en tres etapas.
- Potente pinza de vacío para extraer los microchips.
- Pantalla LCD grande.
- Función de alarma para proteger los componentes y PCB's del posible daño.
- Interfaz del software USB 2.0. cómoda para el usuario.
Software
Descargar Jovy Systems Jetronix-Eco Software
Manuales
Descargar manual de usuario para estación de soldadura Jovy Systems Jetronix-Eco (en inglés)
Datos técnicos
Alimentación |
220 V AC, 50/60 Hz |
Potencia de calentamiento |
general 3200 W |
Tamaño del cañón superior |
80 mm × 80 mm |
Potencia del cañón superior |
400 W |
Tamaño del pre-calentador |
245 mm × 245 mm |
Potencia del pre-calentador |
2800 W |
Tamaño máximo de las placas |
hasta 300 mm × 400 mm |
Tipo de termocupla |
Tipo K, integrada, flexible |
Tipo de pantalla |
Pantalla LCD gráfica 128×64 |
Lápiz de succión |
60-90 dpi (fuerza de levantamiento hasta 150 g) |
Iluminación |
LED de 1 W |
Memoria |
hasta 50 perfiles |
Interfaz |
USB 2.0 |
Software |
Jetronix-Eco Software |
Dimensiones, L × Anch. × Alt. |
450 × 520 × 455 mm |
Peso |
28 kg |
Contenido del paquete
- Estación de soldadura infrarroja Jovy Systems Jetronix-Eco – 1 ud.
- Calentador – 3 uds.
- Cable USB – 1 ud.
- Manual de usuario – 1 ud.
- CD con el software – 1 ud.
Equipos auxilliares
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
