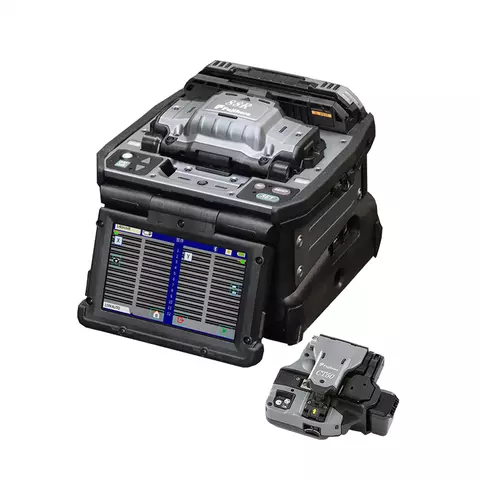

Empalmadora de fibra óptica Fujikura 88R12
Código: 892877
Empalmadora de fibra óptica Fujikura 88R12
Información general
Descripción
Entrega
Pago
Garantía
USD 6624.00
Información general
Made in Japan
22 kg Garantía: 24 meses
Empalmadora de fibra óptica diseñada para fusionar hasta 12 fibras simultáneamente. Tiempo de fusión: 11-12 seg, tiempo de calentamiento de tubo: 13-15 seg. Leer más
USD 6624.00
Descripción
Fujikura 88R12 es una empalmadora de fibras ópticas capaz de fusionar hasta 12 fibras simultáneamente. Fibras se ubican de manera uniforme entre electrodos, intensidad de descarga se controla en el tiempo real basándose en los resultados de análisis de brillo del arco. A pesar de que el aparato 88R12 no está equipado con el sistema de alineación de fibras por el núcleo, sistema de alineación por el revestimiento permite realizar el procedimiento de fusión con pérdidas mínimas.
Lista de equipo estándar incluye un juego de repuesto de surcos en forma de V para 12 fibras con electrodos instalados. Procedimiento de reemplazo es sencillo y rápido, lo que permite minimizar el tiempo improductivo.
Particularidades
- Tiempo de fusión: 11-12 segundos (modo SM FAST).
- Calentamiento de tubo termoretráctil: 13-15 segundos (fibra singular, tubo de 60 mm).
- Posibilidad de fusionar hasta 12 fibras simultáneamente.
- Surco en forma de V fácil de reemplazar (permite minimizar el tiempo improductivo).
- Control de descarga en el tiempo real mediante análisis de brillo del arco.
- Centrado sencillo de manguera en la parte superior del calentador de tubo.
- Control de tiempo de servicio de cuchilla: el aparato registra el tiempo de servicio, cambio de altura y posición de cuchilla, avisa sobre necesidad de reemplazarla.
- Comunicación inalámbrica con la peladora de fibras permite cambiar sus ajustes dependiendo del tipo de fibras.
- Tapa protectora contra el viento automática y calentador.
- Sujetador de fibras universal, peladora de fibras y calentador de tubo.

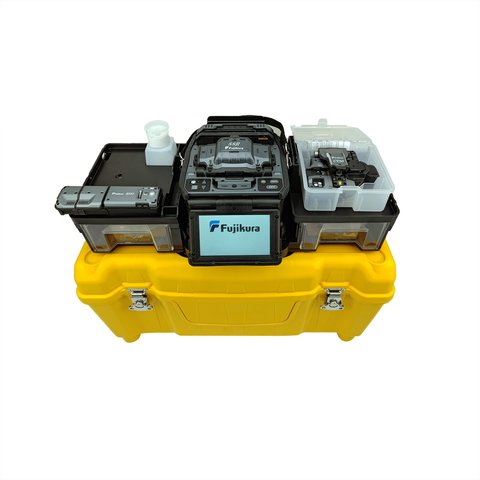

- Gavetas para componentes integradas en el maletín.
- Tapa del maletín funciona como mesa de trabajo.
Especificaciones técnicas
| Alineación de fibras | tecnología de alineación perfeccionada | |
| Número de fibras que se puede fusionar simultáneamente | hasta 12 fibras | |
| Tipos de fibras compatibles | tipo de fibra | fibras monomodo |
| fibras multimodo | ||
| diámetro de recubrimiento | Aprox.125μm< | |
| Revestimiento de fibra | Sujetador de fibras | longitud de fibra pelada: 10 mm |
| Parámetros de fibras | pérdidas de fusión (típicas) | ITU-T G.652: 0.05 dB (promedio) |
| ITU-T G.651: 0.02 dB (promedio) | ||
| ITU-T G.653: 0.08 dB (promedio) | ||
| ITU-T G.655: 0.08 dB (promedio) | ||
| ITU-T G.657: 0.05 dB (promedio) | ||
| tiempo de fusión | modo SM FAST: 11-12 seg. (promedio) | |
| modo SM AUTO: 16-11 seg. (promedio) | ||
| Tubos (mangas) compatibles | tipo | tubo termoretráctil |
| longitud | máx. 66 mm | |
| diámetro | máx. 6.0 mm (antes de encoger) | |
| Parámetros de tubos (mangas) | tiempo de contracción | modo FP-05 40 mm: 38-40 seg. (promedio) |
| modo FP-04T 40 mm: 17-19 seg. (promedio) | ||
| fibra monomodo 40 mm: 14-16 seg. (promedio) | ||
| fibra monomodo 60 mm: 13-15 seg. (promedio) | ||
| Prueba de resistencia mecánica del punto de fusión | fuerza de extensión 2.0 N | |
| Vida útil de electrodos | aprox. 1500 ciclos | |
| Dimensiones | 170 × 173 × 150 mm | |
| Peso | 2.6 kg (con batería) | |
| Condiciones ambientales | temperatura | de trabajo: -10°C - +50°C |
| de almacenamiento: -40°C - +80°C | ||
| humedad relativa | de trabajo: 0% - 95% sin condensación | |
| de almacenamiento: 0% - 95% sin condensación | ||
| altura sobre el nivel del mar | máx. 3 700 m | |
| Adaptador de corriente | entrada | AC 100 - 240 V, 50/60 Hz, máx. 1,5 A |
| Batería | tipo | recargable de ion de litio |
| salida | aprox. DC 14,4 V / 6,380 mAh | |
| capacidad | aprox. 165 ciclos de fusión y calentamiento | |
| temperatura | de carga: 0°C - +40°C | |
| de almacenamiento: -20°C - +30°C | ||
| tiempo de servicio | aprox. 500 ciclos de carga | |
| Pantalla | LCD | TFT de 5 pulgadas con cristal táctil |
| aumento de fibras | aprox. 20x (12 fibras); aprox. 60x (una fibra) | |
| Iluminación | surcos en forma de V | lámpara LED |
| Interfaces | Ordenador | USB2.0 Mini tipo B |
| lámpara LED externa | USB2.0 tipo A aprox. DC 5 V, 500 mA |
|
| peladora de fibras | enchufe Mini DIN de 6 pines DC 12 V, máx. 1 A |
|
| inalámbrico | Bluetooth 4.1 LE | |
| Almacenamiento de datos | modos de fusión | 100 modos |
| modos de calentamiento | 30 modos | |
| resultados de fusión | 20 000 resultados | |
| imágenes de fusión | 100 imágenes | |
| Rosca para el soporte | 1/4-20UNC | |
| Otras características | funciones automáticas | selección del modo de fusión mediante análisis de tipo de fibra |
| calibración de potencia del arco | ||
| tapa contra viento: abierta / cerrada | ||
| tapa del calentador: abierta / cerrada | ||
| sujetador de calentador: abierto / cerrado | ||
| manual de usuario | videos demostrativos y manual de usuario en formato PDF | |
| electrodo | fácil de reemplazar sin ayuda de herramientas | |
Manual de usuario
Descargar manual de usuario para Fujikura 88R12 (en inglés).

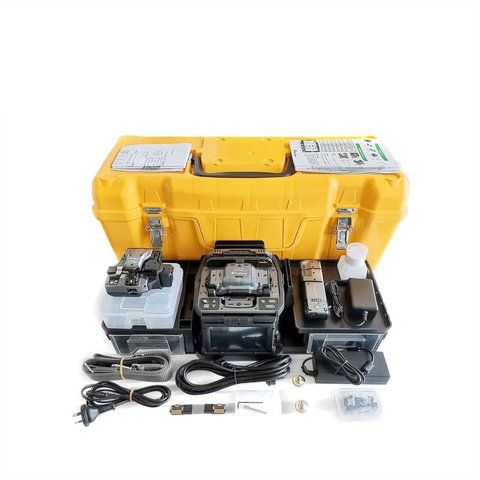

Contenido del paquete
- Empalmadora de fibra óptica Fujikura 88R12 — 1 ud.
- Batería (BTR-15) — 1 ud.
- Adaptador de corriente (ADC-20) — 1 ud.
- Cable de alimentación (ACC-14, 15, 16 o 17) — 1 ud.
- Cable USB (USB-01) — 1 ud.
- Correa hombrera para empalmadora (ST-02) — 1 ud.
- Electrodos de repuesto (ELCT2-16B) — 1 juego
- Juego de surcos en forma de V para 12 fibras — 1 ud.
- Llave hexagonal (HEX-01) — 1 ud.
- Cepillo para surcos en forma de V (VCB-01) — 1 ud.

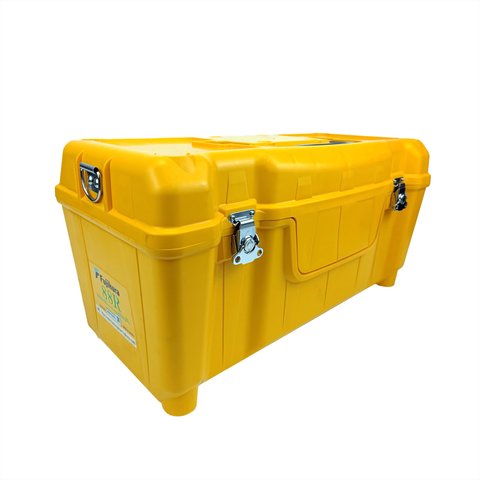

- Maletín de transporte (CC-39) — 1 ud.
- Gaveta para repuestos (izquierda) (WT-09L) — 1 ud.
- Gaveta para repuestos (derecha) (WT-09R) — 1 ud.
- Placa JP-09 — 1 ud.
- Tornillo para soporte (TS-03) — 1 ud.
- Correa hombrera para maletín (ST-03) — 1 ud.
- Recipiente para líquidos (AP-02) — 1 ud.
- Guía rápida (QRG-03-E, C o J) — 1 ud.
- Peladora de fibras (RS03 o RS02) — 1 ud.
- Batería (BTR-12A) — 1 ud.
- Adaptador de corriente (ADC-09A) — 1 ud.
- Cable de alimentación (ACC-08, 09, 10, 11 o 12) — 1 ud.
- Cepillo para cuchillas (BRS-02) — 1 ud.
- Llave hexagonal (HEX-01) — 1 ud.
- Peladora para fibra monomodo (SS03 o SS01) — 1 ud.
- Cortadora de fibras (CT50) — 1 ud.
- Contenedor para residuos de fibras (FDB-05) — 1 ud.
- Plato para fibras con sujetador (AD-10-M24) — 1 ud.
- Maletín (CC-37) — 1 ud.
- Llave hexagonal (HEX-01) — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
