Osciloscopio digital de señales mixtas Rigol DS1052D
Código: 813435
Osciloscopio digital de señales mixtas Rigol DS1052D
Información general
Descripción
Características
Entrega
Pago
Garantía
Descontinuado
Análogos
Información general
6.5 kg 110, 220 V Garantía: 36 meses
Osciloscopio mixto con analizador digital de 16 canales. Ancho de banda - 50MHz, frecuencia de muestreo en tiempo real 1 Gsa/s, pantalla LCD TFT a color. Leer más
También le podrían interesar
+ Regalo
Agregar a los productos deseados
ID: 869161
Osciliscopio digital RIGOL DS1074Z Plus
USD 513.53
Agregar a los productos deseados
Agregar
Osciliscopio digital de cuatro canales con el ancho de banda 70 MHz, frecuencia de muestreo en tiempo real 1 GSa/s, pantalla de 7" y capacidad para grabar hasta 30,000 oscilogramas/seg. Analizador lógico de 16 canales integrado.
Disponibilidad:
HK
ID: 869161 7 kg 110, 220
Descripción

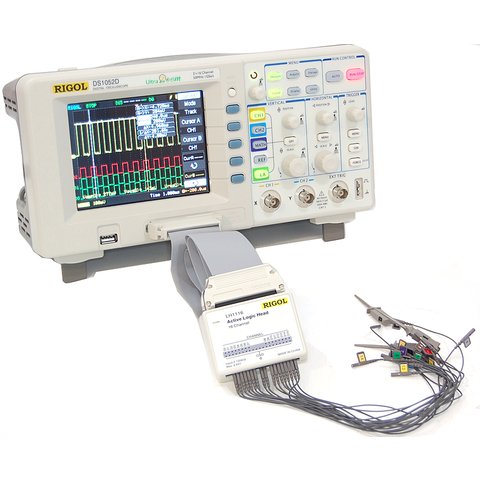

RIGOL DS1052D es un osciloscopio digital de señales mixtas con función de analizador digital de 16 canales, ancho de banda 50MHz, frecuencia de muestreo en tiempo real de hasta 1 Gsa/s y pantalla LCD TFT a color.
Particularidades
- Osciloscopio de señales mixtas de 2 canales con analizador digital de 16 canales
- Ancho de banda - 50MHz
- Frecuencia máxima de muestreo en tiempo real - 1 GSa/s de , en tiempo equivalente - 10 GSa/s
- Velocidad de captura de oscilogramas - hasta 1000 oscilogramas/s
- Filtro digital programable
- 20 mediciones automáticas
- Modo de grabación de oscilogramas por capturas, almacenamiento y reproducción
- Pantalla TFT LCD a color (64k)
- Impresión directa en las impresoras PictBridge a través de USB
- Diseño compacto
- Funciones matemáticas: suma, resta, multiplicación, FFT
- Mediciones por cursor - modos: manual, rastreo, automático
- Almacenamiento y reproducción de hasta 10 oscilogramas y 10 ajustes
- Disparo por: frente, video, longitud de impulso, retraso de disparo
- Función de analizador de espectro con base en FFT
- Calibración automática
- Contador de frecuencias integrado
- Interfaz USB estándar
- Función PASS/FAIL
Uso
- Ajuste de líneas electrónicas
- Chequeo de relaciones lógicas de señales
- Enseñanza y capacitación técnica
- Chequeo de circuitos electrónicos
Tabla comparativa de osciloscopios RIGOL de serie DS1000D/E
| Modelo | DS1102E | DS1052D |
|---|---|---|
| DS1102D | DS1052E | |
| Ancho de banda | 100 MHz | 50 MHz |
| Frecuencia de muestreo en tiempo real | 1 Gsa/s | |
| Frecuencia de muestreo en tiempo | equivalente25 Gsa/s | 10 Gsa/s |
| Tiempo de crecimiento | 3,5ns | 7ns |
| Impedancia de entrada | 1MOhm ± 2% | |
| Tiempo de exploración horizontal | 1ns/div hasta 50s/div | 5ns/div hasta 50s/div |
| Pantalla | 5.6" TFT (64k, LCD a color), 320х234 | |
| Canales | 2 analógicos + 16 digitales + disparo externo | |
| Memoria | 1 Mb | |
| Sensibilidad vertical | 2 mV/div - 10 V/div | |
| Resolución vertical | 8 bit | |
| Modos de entrada A1 y A2 | DC, AC, tierra | |
| Modos de disparo | borde, video, longitud de impulso, retraso, externo | |
| Modos de disparo | Automático, normal, unitario | |
| Precisión de medición de intervalos de tiempo | ± 0.01% | |
| Voltaje máximo de entrada | 300 V DC + AC pico | |
| Funciones matemáticas | suma, resta, multiplicación, FFT | |
| Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, negative discharge, positive discharge, frequency, period, build-up time, sag time, positive duration, negative duration, positive filling coefficient, negative filling coefficient, delay etc. | |
| Mediciones por cursor | modos: manual, rastreo, automático | |
| Almacenamiento de datos | 10 oscilogramas y ajustes | |
| Alimentación eléctrica | 100-240 V, 40 - 440Hz. CAT II. / 50W (max.) | |
Reproducción de señales
- Osciloscopios Rigol de serie DS1000E/D pueden ser conectados directamente a los generadores de formas arbitrarias de serie DG mediante el puerto USB. Con eso los generadores pueden reproducir las señales almacenadas en el osciloscopio - una función muy cómoda para realizar pruebas imitativas
- Transmisión de señales a través de puerto USB
- Captura de oscilogramas
- Recuperación de señal
Ficha de datos
Descargar Ficha de datos de RIGOL DS1052D (en inglés).
Manuales
Download Descargar manual de usuario para Rigol DS1052D.
Video
Contenido del paquete
- Osciloscopio digital RIGOL DS1052D - 1 ud.
- Cable de red - 1 ud.

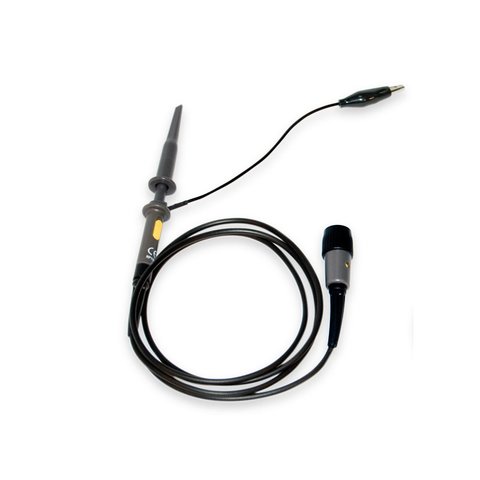

- Sondas - 2 uds.
- Módulo de analizador lógico - 1 ud.
- Cable USB - 1 ud.
- Manual de usuario - 1 ud.
Accesorios opcionales
Maletín de transporteEl fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
