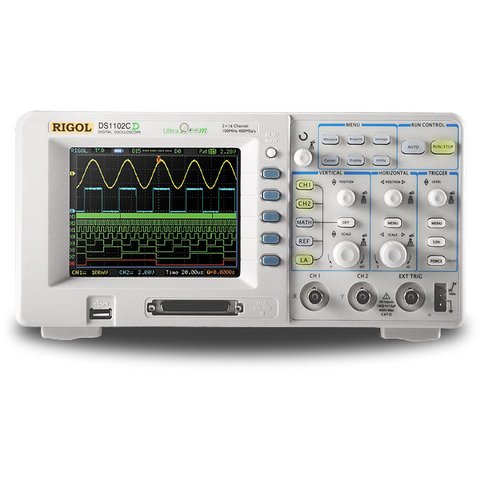

Osciloscopio digital de señales mixtas RIGOL DS1102CD
Código: 810624
Osciloscopio digital de señales mixtas RIGOL DS1102CD
Información general
Descripción
Características
Entrega
Pago
Garantía
Descontinuado
Información general
4.6 kg 110, 220 V Garantía: 36 meses
5.7’ 64K TFT color LCD, Despliegue de forma de onda brillante y vívida. 400 MSa/s de frecuencia de muestreo en tiempo real, 25 GSa/s de tiempo equivalente. Leer más
Descontinuado
Descripción
Aplicación
- Diseño y Ajustes
- Educación & Entrenamiento
- Producción
- Servicio & Reparaciones
Funciones Avanzadas

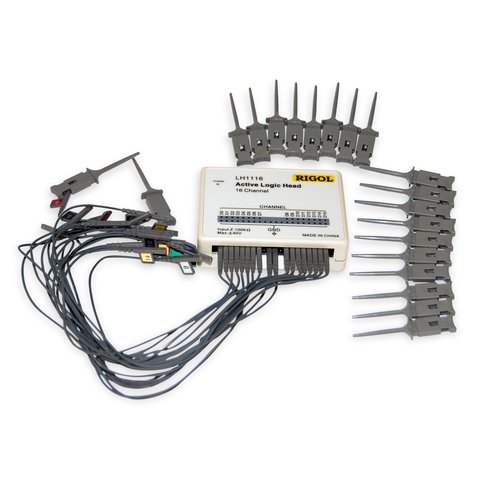

- Osciloscopio de Señal Mixta con 2 canales analógicos y 16 digitales
- Diseño ultra compacto para ahorrar el espacio de trabajo
- 5.7’ 64K TFT color LCD, Despliegue de forma de onda brillante y vívida
- 1M puntos (Canal Singular), 512K puntos (Canal doble), 512K puntos (Analizador lógico)
- Modos de disparo versátiles: Límite, Video, Ancho de pulso, Cumbre, Alternativo
- Sensibilidad ajustable de disparo: filtra los ruidos para evitar disparos falsos
- 400 MSa/s de frecuencia de muestreo en tiempo real, 25 GSa/s de tiempo equivalente
- 20 mediciones automáticas
- Mediciones de cursor : modos Manual, Track y Auto Medición
- 10 Formas de onda y configuraciones/ USB - BMP, CSV
- Funciones matemáticas : +,-,*, FFT, Invert
- Autocalibración
- Filtro digital especial y grabador de formas de onda
- Incorporado contador de frecuencias
- Dos canales mas disparo externo
- 25 MHz, 40 MHz, 60 MHz, 100 MHz
- Interface estándar: USB Device, RS-232;USB Host, soporta memoria USB flash e impresora USB
- Configuración estándar incluido chequeo Pasa/No pasa
- Interface multilingüe, sistema de ayuda
| Modelo | DS1022C | DS1042C | DS1062C | DS1102C | |
| Ancho de banda | 25 MHz | 40 MHz | 60 MHz | 100 MHz | |
| Memoria | 1M puntos (Canal Singular), 512K puntos (Canal doble) | ||||
| Canales | Dos canales + External Trigger | ||||
| Muestreo en el tiempo real | 400 MSa/s | ||||
| Muestreo en el tiempo equivalente | 25 GSa/s | ||||
| Tiempo de subida | 14 ns | 8,7 ns | 5.8 ns | 3.5 ns | |
| Base temporal | 20 ns/div to 50 s/div | 10 ns/div to 50 s/div | 5 ns/div to 50 s/div | ||
| X-Y Operación | Ancho de banda | 25 MHz | 40 MHz | 60 MHz | 100 MHz |
| Diferencia de fases | ± 3 | ||||
| Modos de disparo | Límite, Video, Ancho de pulso, Cumbre, Alternativo | ||||
| Recursos de disparo | CH1,CH2,Ext,Ext/5,AC Line | ||||
| Parámetros comúnes | |
| Impedancia de entrada | 1 MO || 15 pF |
| Sensibilidad Vertical | 2 mV/div to 5 V/div |
| Resolución Vertical | 8 bits |
| Entradas | DC, AC, Tierra |
| Voltaje máximo de entrada | 400 V (DC + AC pico) |
| Roll Range | 500 ms/div to 50 s/div |
| Mediciones automáticas | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay |
| Mediciones de Cursor | modos Manual, Track y Auto Medición |
| Funciones matemáticas | +,-,*, FFT, Invert |
| Almacenamiento | Interno:10 Formas de onda y configuraciones |
| USB, BMP, CSV, Formas de onda y configuraciones | |
| I/O | USB Device, USB Host, RS-232, P/F Out (Aislado) |
| Display | TFT (64K, Color LCD), 320 x 234 |
| Potencia | Uso en cualquier país, 100 – 240 V / 50 VA Max |
| Peso | 2.3 kg |
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
