Osciloscopio Digital Mixto Rigol DS1102D

Código: 813436
Osciloscopio Digital Mixto Rigol DS1102D
Información general
Descripción
Características
Entrega
Pago
Garantía
Descontinuado

Información general

Osciloscopio Digital Mixto Rigol DS1102D
7.1 kg 110, 220 V Garantía: 36 meses
Osciloscopio mixto con canales digitales. Ancho de banda - 100MHz. 1 GSa/s de frecuencia de muestreo en tiempo real y 1 Mpts de memoria. Leer más
Descontinuado
Descontinuado
No es posible calcular el coste de envío

También le podrían interesar

Descripción

Particularidades

  • Osciloscopio de señales mixtas con analizador digital de 16 canales
  • 1 Mpts de memoria
  • Ancho de banda - 100MHz
  • Modos de disparo: Edge, Video, Pulse Width, Slope, Alternate 5. 64 k TFT Color LCD, bright and vivid waveform display
  • Compact design to save your desktop space
  • 1 GSa/s de frecuencia de muestreo en tiempo real, 25 GSa/s de tiempo equivalente
  • Dimensiones compactas para ahorrar el espacio en la mesa laboral : 303mm x 154mm x 133mm (WxHxD)
  • 64 k TFT color LCD
  • Sensitividad mayor ajustable: Efectivamente filtra el ruido de la señal mayor
  • 20 mediciones automáticas
  • Mediciones de cursor: modos Manual, Track y Auto Medición
  • 10 formas de onda, 10 ajustes, almacenamientos BMP y CSV
  • Funciones matemáticas y Transformada Rápida de Fourier (FFT) :+, -, x, FFT, Invert
  • Filtro digital especial y grabador de formas de onda
  • Contador incorporado de frecuencias
  • Interface estándar: USB Device, USB Host, RS-232
  • Configuración estándar: PassIFail test, efectivamente evita interferencias electromagnéticas
  • Interface multilingüe, sistema de ayuda
  • Impresión directa a las impresoras PictBridge por vía de USB Device interface

Datos técnicos

Modelo
DS1102D
DS1052D
Ancho de banda
100 MHz
50 MHz
Canales
2 analógicos + Disparo externo
Velocidad de muestreo real
1GS/s
Velocidad de muestreo equivalente
25 GSa/s
10 GSa/s
Memoria
Channel Mode
Sample Rate
Normal Memory
Long Memory
Single Channel
1 GS/s
16 kpts
N/A
Single Channel
500MS/s Or lower
16 kpts
1 Mpts
Dual Channel
500MS/s Or lower
8 kpts
512 kpts
Tiempo de subida
3.5ns
7ns
Base de tiempo
2 ns/div to 50 s/div
5 ns/div to 50 s/div
Modos de disparo
Edge, Video, Pulse Width, Slope, Alternative
Impedancia de entrada
1 M? || 15 pF
Sensitividad vertical
2 mV/div to 10 V/div
Resolución vertical
8 bits
Acoplo de entrada
DC, AC, Ground
Voltaje máximo de entrega
400 V (DC + AC peak)
Roll Range
500 ms/div to 50 s/div
Mediciones de Cursor
Manual, Track y Auto Medición
Funciones matemáticas
+,-,*, FFT
Interface
USB Device, USB Host, RS-232, P/F Out (Isolated)
Display
5.6"TFT (64K, Color LCD), 320 x 234
Alimentación
Uso en cualquier país, 100 – 240 V / 50 VA Max
Peso
2.4 kg

Ficha de datos

Descargar Ficha de datos de RIGOL DS1102D (en inglés).

Manuales

Descargar manual de usuario del osciloscopio digital Rigol DS1102D (en inglés)

Artículos y revistas

Revista del osciloscopio digital de señales mixtas RIGOL DS1102D

Video

Contenido del paquete

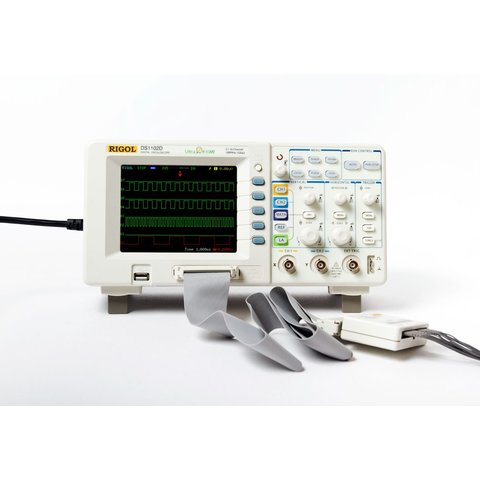

  • Osciloscopio RIGOL DS1102D — 1 ud.

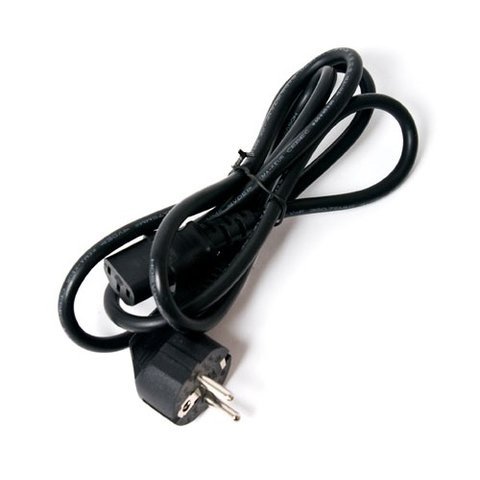

  • Cable de red — 1 ud.
  • Sondas — 2 uds.

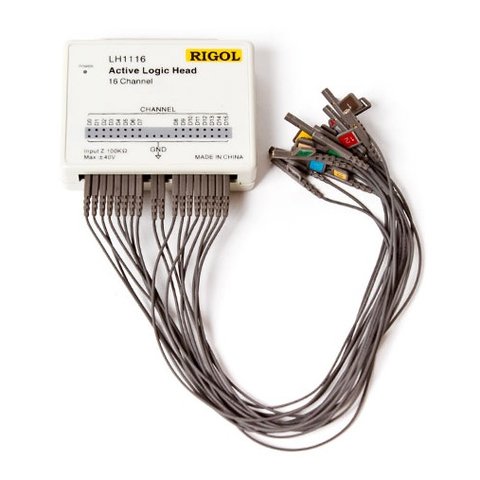

  • Módulo de analizador lógico — 1 ud.
  • Cable USB — 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
Reproducción de materiales publicados en la página web gsmserver.es es permitida únicamente con referencia expresa e indicación de enlace para cada segmento de contenido copiado.

Características

Diagonal de pantalla
  • 5.6" pantalla TFT
Cantidad de canales
  • de 2 canales
  • con analizador lógico de 16 canales
Capacidad de memoria
  • 1 MB
Banda de frecuencias
  • 100 MHz
Tipo
  • de mesa
  • de señales mixtas
Frecuencia de muestreo
  • 1 GS/s
