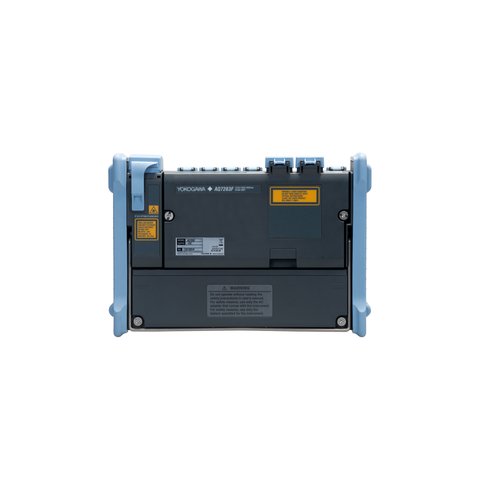

Reflectómetro óptico modular (OTDR) Yokogawa AQ7280 con módulo AQ7282A
Código: 872895
Reflectómetro óptico modular (OTDR) Yokogawa AQ7280 con módulo AQ7282A
Información general
Descripción
Características
Entrega
Pago
Garantía
USD 4860.00
Información general
6 kg Garantía: 12 meses
Reflectómetro óptico portátil (OTDR) con longitud de onda 1310/1550 nm y rango dinámico 38/36 dB (modo simple). Leer más
USD 4860.00
Descripción
Yokogawa AQ7280 con módulo AQ7282A es un reflectómetro óptico (OTDR) portátil con todas las funciones correspondientes a este tipo de equipos, amplio rango dinámico y zona muerta corta. Permite realizar mediciones precisas y rápidas en las condiciones del campo. Diseñado para trabajar con diferentes tipos de redes de fibra óptica.
Particularidades
- Equipo compacto y liviano.
- Diseñado para trabajar el las condiciones climáticas adversas.
- Sistema operativo seguro y fiable.
- Manejo con ayuda de botones y pantalla táctil.
- Mediciones completamente automáticas y reportes de pruebas fáciles de leer.
- Corto tiempo de arranque.
Ficha de datos
Descargar ficha de datos para YOKOGAWA AQ7280.
Manual de usuario
Descargar manual de usuario para reflectómetro Yokogawa AQ7280.
datos técnicos
| Reflectómetro óptico (OTDR) | |
|---|---|
| Longitud de onda | 1310/1550 nm (± 25 nm) |
| Rango dinámico | 38/36 dB |
| Fibras compatibles | Singulares (ITU-T G.652) |
| Zona muerta por evento | 0.6 m (max.) |
| Zona muerta por atenuación | 3.5/4 m |
| Rango de distancias, km | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
| Anchura de impulso, ns | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
| Parámetros del eje horizontal | |
| Resolución de muestreo | 2 cm, 5 cm, 10 cm, 20 cm, 50 cm, 1 m, 2 m, 4 m, 8 m, 16 m, 32 m |
| Resolución de lectura | 1 cm (min.) |
| Número de puntos de muestreo | hasta 256000 |
| Índice de refracción en grupo | 1.30000 a 1.79999 (en 0.00001 pasos) |
| Parámetros del eje vertical | |
| Escla del eje vertical | 0.2 dB/div, 0.5 dB/div, 1 dB/div, 2 dB/div, 5 dB/div, 7.5 dB/div |
| Resolución de lectura | 0.001 dB (Min.) |
| Almacenamiento de datos | |
| Formatos de archivos | Lectura: SOR, CSV, SET, BMP, JPG, CFG, PDF Grabación: SOR, SET |
| Almacenamiento | Memoria interna: ≥1000 formas de onda; Externa: memoria USB, tarjeta SD |
| Datos generales | |
| Pantalla | Pantalla TFT LCD a color de 8.4" (800 × 600) táctil capacitiva con función Multi-touch |
| Alimentación | Batería: Lithium-ion, 10 horas de funcionamiento continuo |
| Tiempo de carga | 6 horas |

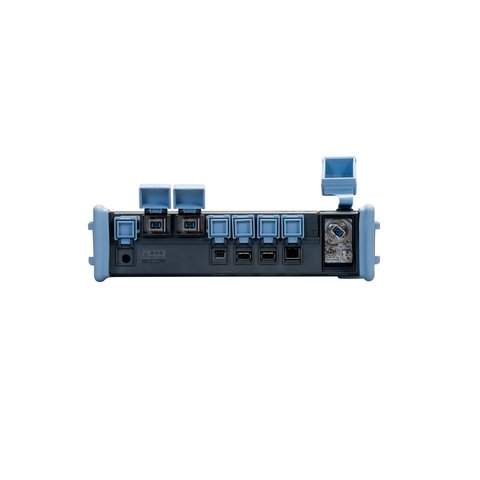

| Interfaz | USB 2.0 × 3 (TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T) × 1 – opcional, bandeja para tarjeta SD × 1 |
| Temperatura de funcionamiento | −10°C to 50 °C |
| Dimensiones | 287 × 210 × 80 mm |
| Peso | 2.2 kg |
Contenido del paquete
- Reflectómetro óptico modular (OTDR) Yokogawa AQ7280 – 1 ud.

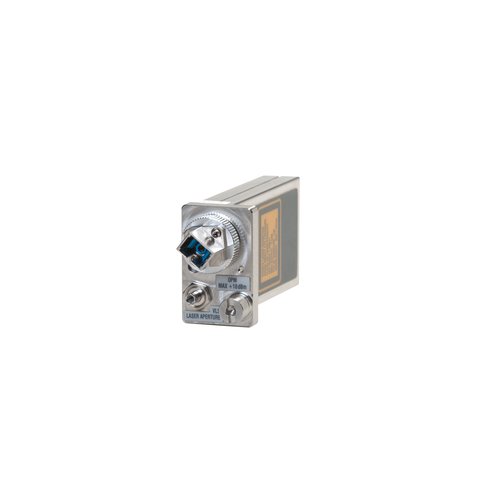

- Módulo AQ7282A para reflectómetro óptico modular (OTDR) Yokogawa – 1 ud.
- Batería recargable – 1 ud.
- Correa para transporte – 1 ud.
- CD con software – 1 ud.
- Manual de usuario – 1 ud.
El fabricante se reserva el derecho a cambiar el contenido del paquete, el aspecto exterior y las características del producto. Para mayor información contacte con nuestro personal de las ventas.
