Cámara de visión trasera para Nissan Leaf con juego de cables y cable de conexión de 40 pines
Información general
Descripción

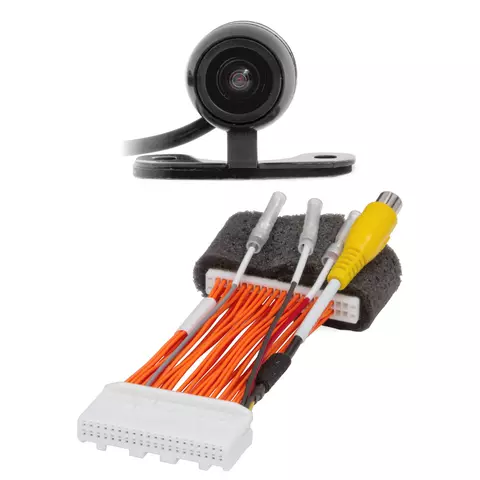

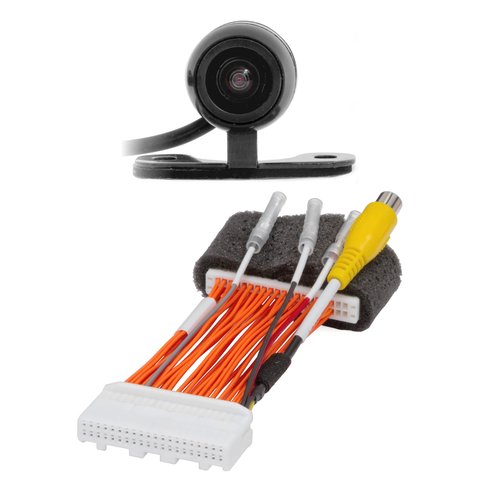

Este juego incluye una cámara de visón trasera de 170° , cables de conexión (6 m / 20 ft) y un cable-conector de 40 pines, que permiten integrarla al sistema multimedia del coche. Compatible con automóviles Nissan Leaf y e-NV200 modelos 2010 2011 2012 2013 2014 2015 2016 2017, equipados con sistemas multimedia EV GEN1 y EV GEN2.
Imagen de cámara de visión trasera se automáticamente visualiza en la pantalla al conectar la reversa. Sobre la imagen de una cámara no original se visualizarán las líneas adaptivas que se van a mover al girar el volante. Líneas adaptivas se puede ajustar en el menú de servicio (vea el manual de ajuste de líneas de aparcamiento). Conexión se realiza mediante el enchufe de 40 pines (vea el esquema de conexión). Dependiendo de modelo del autorradio este enchufe puede estar ubicado en otro sitio, distinto del indicado en el esquema. Después de conectar el cable todas las funciones originales que operan a través de este enchufe se conservan.
¡Atención! Si el autorradio no fue instalado en la fábrica, es posible que en el cableado no estará el alambre que activa la señal de reversa. Para estos casos en nuestro cable está previsto un hilo de color gris marcado REV. Es necesario suministrarle la corriente +12 V que aparece cuando se conecta la reversa, por ejemplo, desde las luces de marcha reversa. Además, en el menú diagnóstico del autorradio usted puede comprobar la existencia de esta señal de activación.
¡Nota importante! La cámara de visión trasera, instalada adicionalmente, debe estar alimentada permanentemente de la línea ACC (primer giro de la llave), de otra manera la entrada para la cámara estará inactiva. Dependiendo del tipo de cámara conectada, y en particular del voltaje operativo, es posible alimentarla de la corriente de +6 V, producida por la pantalla. En el caso de que la cámara requiere más de +6 V, es indispensable conectarla a la línea ACC.
Modelos compatibles
Contáctenos antes de realizar su pedido para comprobar que este juego efectivamente es compatible con el sistema multimedia instalado en su coche.
| Modelo | Años de fabricación | Sistema multimedia | Condiciones adicionales de compatibilidad | |
|---|---|---|---|---|
| Desde | Hasta | |||
| Leaf | 2010 | 2017 | Clarion con pantalla motorizada | Automóviles para todos los mercados EU, USA, JP Autorradios sin y con el sistema de navegación |
| e-NV200 | 2014 | |||
¡Nota importante! Únicamente se soportan las cámaras con el sistema de video NTSC.
Contenido del paquete
- Cámara de visión trasera (720P) con conector de 4 pines - 1 ud.
- Cable-conector (40 pines) - 1 ud.
- Cables de conexión (6 m / 20 ft)
Características
| Kit de conexión para cámara conviene a Autorradios originales |
