Reflectómetro óptico (OTDR) EXFO MAX-730C
Información general
Descripción

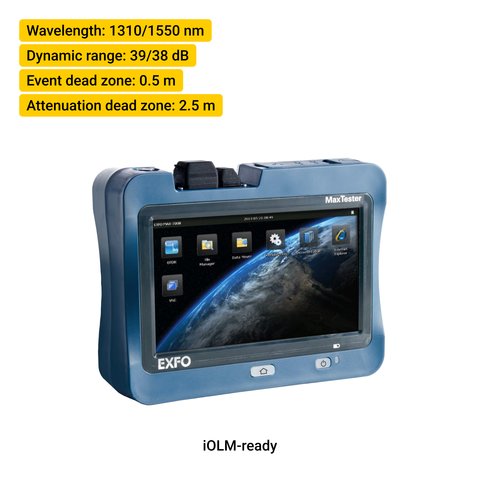

Reflectómetro óptico (OTDR) EXFO MAX-730C es un reflectómetro óptico portátil (OTDR) equipado con pantalla táctil de 7 pulgadas, batería con capacidad suficiente para 12 horas de trabajo autónomo y carcasa resistente, diseñado para trabajar en las condiciones del campo. Permite medir la longitud de una línea óptica, atenuación general, pérdidas en los puntos de fusión, conectores y empelmes mecánicos, reflexión y pérdidas de retorno.
EXFO MAX-730C ofrece posibilidad de utilizar la tecnología iOLM (aplicación dinámica inteligente que convierte el procedimiento de análisis de trazos en la cuestión de un toque).
Información de pedido
Si usted desea adquirir algunas opciones adicionales para su reflectómetro (OTDR), por favor, selecciónelas de la lista y comuníquese con nuestros asesores de ventas.
Particularidades

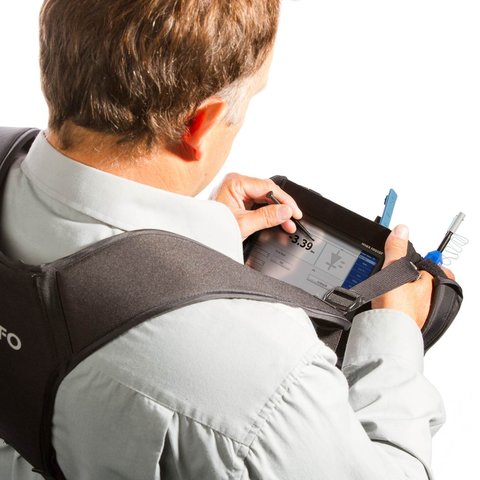

- Equipo liviano en forma de una tableta, diseñado para trabajar en las condiciones del campo
- Pantalla táctil de 7 pulgadas
- 12 horas de trabajo autónomo
- Carcasa resistente diseñada para trabajar en las condiciones del campo

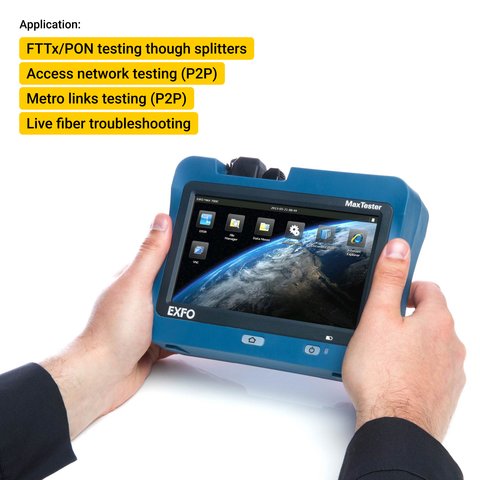

Uso
- Chequeo de redes FTTx PON
- Chequeo de redes de acceso (P2P)
- Chequeo de líneas magistrales (P2P)

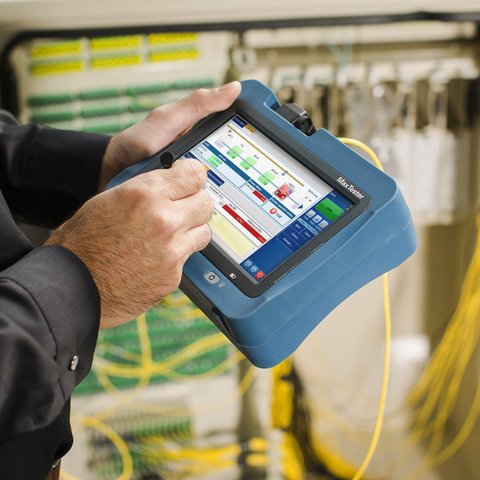

- Búsqueda y reparación de fallas en las líneas ópticas
Datos técnicos
| Longitud de onda | 1310 ± 20 / 1550 ± 20 nm |
| Rango dinámico | 39/38 dB |
| Zona muerta por evento | 0.5 m |
| Zona muerta de atenuación | 2.5 m |
| Rango de distancias | 0.1 – 400 km |
| Anchura de impulso | 3 – 20 000 ns |
| Linealidad | ±0.03 dB |
| Umbral de pérdidas | 0.01 dB |
| Resolución de pérdidas | 0.001 dB |
| Resolución de muestreo | de 0.04 a 10 m |
| Puntos de muestreo | hasta 256 000 |
| Pantalla | LCD TFT táctil de 7” (178 mm), 800 × 480 |
| Almacenamiento de datos | 2 GB de memoria interna (aproximadamente 20 000 de reflectogramas) |
| Batería | Batería recargable de litio-polimero, 12 horas de trabajo autónomo |
| Condiciones ambientales | Temperatura de trabajo: de –10 °C a 50 °C (de 14 °F a 122 °F) Temperatura de almacenamiento: de –40 °C a 70 °C (de –40 °F a 158 °F) |
| Interfaces | Puerto USB 2.0 – 2 uds., RJ45 LAN 10/100 Mbit/s |
| Alimentación | Adaptador AC/DC, 100-240 V AC, 50-60 Hz |

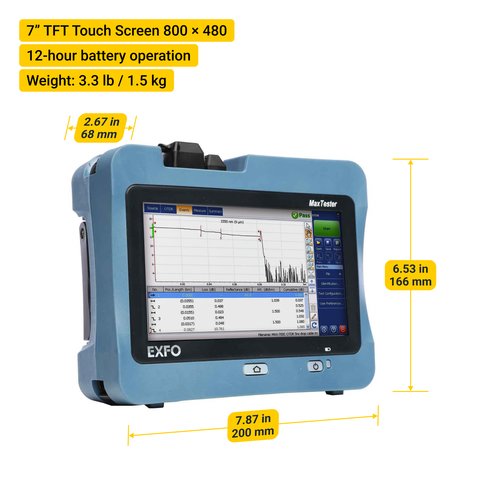

| Dimensiones | 166 x 200 x 68 mm |
| Peso | 1.5 kg |
Ficha técnica
Descargar ficha técnica para EXFO MAX-730C (inglés).
Contenido del paquete
- Reflectómetro óptico (OTDR) EXFO MAX-730C — 1 ud.
